Obszerny przewodnik po pionowych i poziomych pompach odśrodkowych ISG

W dziedzinie transportu płynów przemysłowych pionowe pompy odśrodkowe ISG i poziome pompy odśrodkowe ISW stały się głównym wyborem w wielu scenariuszach zastosowań ze względu na ich unikalne zalety konstrukcyjne i możliwość precyzyjnego dostosowania do scenariuszy. Jednak w obliczu specyficznych warunków pracy dokonanie dokładnego wyboru modelu jest zawodowym wyzwaniem. Jako zespół inżynierów dsTeffikodoskonale zdajemy sobie sprawę, że nie ma absolutnie optymalnego modelu pompy, jest jedynie najbardziej odpowiednie rozwiązanie. W tym artykule dokonane zostanie kompleksowe porównanie pomp odśrodkowych ISG i ISW w czterech głównych wymiarach: projekt konstrukcyjny, charakterystyka wydajności, odpowiednie scenariusze oraz instalacja i konserwacja. Podzieli się także praktycznym doświadczeniem Teffiko w zakresie wyboru modelu, aby pomóc Ci w podejmowaniu świadomych decyzji.

Spis treści

1. Projekt konstrukcyjny

2. Charakterystyka wydajności

3. Obowiązujące scenariusze

4. Instalacja i konserwacja

I. Porównanie projektu konstrukcyjnego pionowych pomp odśrodkowych ISG i poziomych pomp odśrodkowych ISW

Podstawowa różnica między pionowymi pompami odśrodkowymi ISG a poziomymi pompami odśrodkowymi ISW zaczyna się od ich konstrukcji konstrukcyjnej. To bezpośrednio determinuje zajętość przestrzeni, metodę instalacji i logikę adaptacji rurociągu, co czyni go głównym czynnikiem do rozważenia przy wyborze modelu.

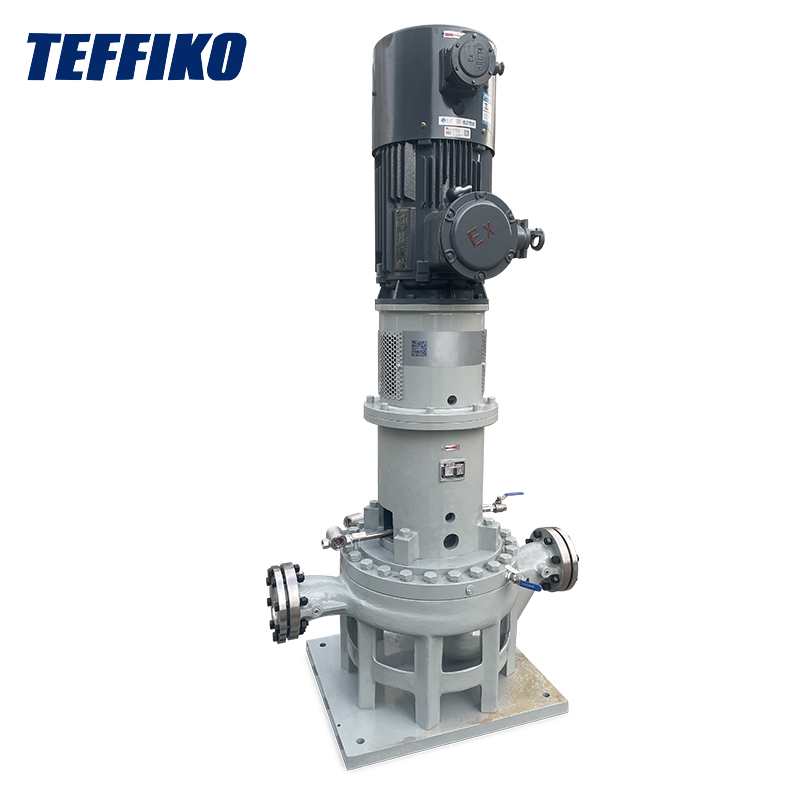

(I) Pionowa pompa odśrodkowa ISG: układ pionowy zapewniający oszczędność miejsca

Pompa pionowa ISG ma zintegrowaną konstrukcję pionową, której wał pompy jest ustawiony prostopadle do podłoża. Ma stosunkowo dużą wysokość całkowitą, ale małą powierzchnię podłogi. Jego wlot i wylot wody są elastycznie zaprojektowane, co pozwala na bezpośrednią integrację z systemem rurociągów bez konieczności stosowania dodatkowej podstawy. Dzięki temu nadaje się szczególnie do zastosowań w wąskich przestrzeniach, takich jak pomieszczenia z wyposażeniem dodatkowego zaopatrzenia w wodę w wieżowcach lub kompaktowe linie produkcyjne.

(II) Pozioma pompa odśrodkowa ISW: Układ poziomy zapewniający wysoką stabilność

Pompa pozioma ISW ma konstrukcję, w której silnik i korpus pompy są poziomo współosiowe, a wał pompy jest równoległy do ​​podłoża i wymaga mocowania za pomocą podstawy. Jego wlot i wylot znajdują się na tej samej linii poziomej, co ułatwia bezpośrednie połączenie z rurociągami poziomymi i ogranicza straty rezystancji. Konstrukcja ta ma nisko położony środek ciężkości i zapewnia stabilną pracę, dzięki czemu nadaje się do scenariuszy z wystarczającą powierzchnią naziemną, takich jak duże warsztaty lub wodociągi miejskie, gdzie dogodne są prace konserwacyjne.

II. Porównanie charakterystyk wydajności: zużycie energii, wysokość podnoszenia i odporność na kawitację

Poza różnicami strukturalnymi, różnice w wydajności między nimi mają bezpośredni wpływ na wydajność operacyjną i obowiązujące warunki pracy. Jest to szczególnie widoczne w ich możliwościach dostosowania pod względem zużycia energii, zasięgu podnoszenia i odporności na kawitację.

(I) Zużycie energii i efektywność

Pod względem wydajności hydraulicznej pompy odśrodkowe ISG i ISW wykorzystują zaawansowane konstrukcje modeli hydraulicznych. Po optymalizacji kanału przepływu wirnika, jego sprawności w znamionowych warunkach pracy są stosunkowo zbliżone i zazwyczaj wahają się od 75% do 85%. Jednakże różnice pojawiają się w scenariuszach pracy przy zmiennym obciążeniu:

• Pozioma pompa odśrodkowa ISW ma łagodniejszy kanał przepływu w korpusie pompy, co prowadzi do mniejszego spadku wydajności w przypadku pracy poza przepływem znamionowym. Jest bardziej odpowiedni dla scenariuszy z dużymi wahaniami przepływu.
• Pionowa pompa odśrodkowa ISG utrzymuje stabilną wydajność przy przepływie znamionowym, ale charakteryzuje się szybszym spadkiem wydajności w przypadku wahań przepływu. Jest bardziej odpowiedni dla scenariuszy o wymaganiach dotyczących stałego przepływu.

Pod względem zużycia energii:

• Pompa ISG zużywa mniej energii w warunkach pracy przy niskim przepływie i wysokim udźwigu.
• Pompa ISW zapewnia lepszą efektywność energetyczną w zastosowaniach wymagających dużego przepływu i niskiego podnoszenia.

(II) Zasięg głowy

• Zasięg podnoszenia pionowej pompy odśrodkowej ISG wynosi zwykle 5–125 m, co czyni ją skuteczniejszą w zaspokajaniu potrzeb transportowych o wysokim udźwigu i niskim przepływie. Pionowo zbudowany wał pompy przenosi siły bardziej równomiernie; podczas pracy przy dużej wysokości podnoszenia przenoszenie siły odśrodkowej wirnika jest bardziej stabilne, a prawdopodobieństwo wystąpienia odchylenia wału spowodowanego nadmiernym ciśnieniem jest mniejsze. Dlatego jest często stosowany w scenariuszach takich jak zaopatrzenie w wodę wieżowców i woda zasilająca kocioł.
• Zakres podnoszenia poziomej pompy odśrodkowej ISW koncentruje się bardziej na „średnio-niskim podnoszeniu i wysokim przepływie”, zwykle w zakresie od 3 m do 80 m. Jego pozioma konstrukcja może lepiej dostosować się do stabilnego transportu mediów o dużym przepływie i uniknąć nadmiernej siły osiowej spowodowanej wysokim ciśnieniem. Nadaje się do scenariuszy o niskim zapotrzebowaniu na wysokość podnoszenia, ale o dużych wymaganiach dotyczących przepływu, takich jak przesył wody w miejskich sieciach rurociągów, przemysłowa woda obiegowa i nawadnianie w rolnictwie.

(III) Odporność na kawitację: ISW ma przewagę

Dodatnia wysokość ssania netto (NPSH) pompy poziomej ISW jest zwykle o 0,5–1,5 m niższa niż w przypadku pompy ISG. Konstrukcja portu ssącego jest bardziej zoptymalizowana, dzięki czemu jest mniej podatna na kawitację podczas transportu mediów łatwo odparowujących lub przy dużym oporze ssania. Z drugiej strony pompa pionowa ISG jest bardziej odpowiednia na okazje, w których występują dobre warunki ssania i krótkie rurociągi.

III. Porównanie odpowiednich scenariuszy: Dopasowanie na żądanie jest kluczem

(I) Pionowa pompa odśrodkowa ISG: pierwszy wybór w scenariuszach z wąską przestrzenią i wysokim podnoszeniem

• Wtórne zaopatrzenie w wodę w budynkach wysokościowych: Mieszkańcy wieżowców wymagają stosunkowo wysokiego ciśnienia wody, a pomieszczenia techniczne zwykle znajdują się na dachu lub w piwnicy o wąskiej przestrzeni. Pionowa pompa odśrodkowa ISG doskonale pasuje do tego scenariusza dzięki zaletom małej powierzchni i dużej wysokości podnoszenia.
• Obsługa małych urządzeń przemysłowych: takich jak systemy chłodzenia obrabiarek CNC i systemy wody zasilającej dla małych kotłów. Scenariusze te charakteryzują się stabilnym zapotrzebowaniem na przepływ i ograniczoną przestrzenią instalacyjną, a pompę ISG można zintegrować z rurociągiem, aby zaoszczędzić miejsce.
• Cyrkulacja wody w obiektach komercyjnych: Obejmuje obieg wody chłodzącej do centralnych klimatyzatorów w hotelach i instalacji wody przeciwpożarowej w galeriach handlowych. Pionowa konstrukcja pompy ISG umożliwia podłączenie do rurociągów w suficie lub w narożniku, nie wpływając przy tym na układ wnętrza.

(II) Pozioma pompa odśrodkowa ISW: główna opcja dla scenariuszy dużych przestrzeni i dużych przepływów

• Uzdatnianie wody komunalnej: Obejmuje ponowne wykorzystanie odzyskanej wody w oczyszczalniach ścieków i przesył sieci rurociągów w wodociągach. Scenariusze te charakteryzują się dużym zapotrzebowaniem na przepływ i wystarczającą przestrzenią na podłożu, a poziomy układ pompy ISW umożliwia instalację wsadową i scentralizowaną konserwację.
• Produkcja przemysłowa na dużą skalę: np. transport surowców w przedsiębiorstwach chemicznych i systemy chłodzenia wody obiegowej w zakładach metalurgicznych. Scenariusze te charakteryzują się dużymi wahaniami przepływu i wymagają odporności na kawitację, a pompa ISW ma lepszą stabilność i możliwości dostosowania, aby spełnić te potrzeby.
• Nawadnianie rolnicze i cywilne: Obejmuje nawadnianie pól uprawnych i podmianę wody w dużych stawach rybnych. Scenariusze te charakteryzują się niskim zapotrzebowaniem na wysokość podnoszenia, ale dużym zapotrzebowaniem na przepływ, a charakterystyka pompy ISW polegająca na niskim zużyciu energii i łatwej konserwacji może obniżyć długoterminowe koszty operacyjne.

IV. Porównanie instalacji i konserwacji

Trudność instalacji i koszty konserwacji to czynniki, których nie można ignorować podczas długotrwałego użytkowania. Różnice między nimi w tym wymiarze bezpośrednio wpływają na efektywność operacyjną na późniejszym etapie.

(I) Instalacja

• W przypadku pionowej pompy odśrodkowej ISG: Do montażu nie jest wymagana oddzielna podstawa. Wystarczy połączyć kołnierz korpusu pompy z kołnierzem rurociągu i przymocować stopy pompy za pomocą śrub rozporowych. Jedna osoba może wykonać instalację jednego urządzenia w ciągu pół dnia, dzięki czemu jest ono szczególnie przydatne przy projektach renowacji istniejących obiektów. Należy jednak zauważyć, że jego pionowa konstrukcja ma wysokie wymagania dotyczące prostopadłości montażu. Jeśli nachylenie wału pompy przekroczy 0,1 mm/m, łatwo doprowadzi to do przyspieszonego zużycia łożysk.
• W przypadku poziomej pompy odśrodkowej ISW: Należy najpierw wylać betonową podstawę lub zamontować stalowy wspornik, aby błąd poziomu podstawy nie przekraczał 0,2 mm/m. Następnie przymocuj korpus pompy do podstawy i na koniec podłącz rurociąg. Cykl instalacyjny wynosi około 1-2 dni, co czyni go bardziej odpowiednim do wczesnego planowania nowych projektów budowlanych. Jednak jego poziomy układ ma wyższą tolerancję na uszkodzenia związane z płaskością fundamentu, a niewielkie osiadanie gruntu nie będzie łatwo wpływać na działanie sprzętu.

(II) Konserwacja

Pozioma pompa odśrodkowa ISW jest wygodniejsza w konserwacji: Ze względu na poziome rozmieszczenie silnika i korpusu pompy, podczas demontażu wystarczy zdjąć osłonę sprzęgła i poluzować śruby łączące, aby oddzielić silnik od korpusu pompy. Podczas wymiany wrażliwych części, takich jak wirniki i uszczelki, nie ma potrzeby przesuwania rurociągu. Personel konserwacyjny może pracować na ziemi, co jest bardzo bezpieczne. Na przykład, gdy uszczelka przecieka, personel konserwacyjny nie musi wspinać się wysoko i może dokończyć wymianę w ciągu 1-2 godzin.

W przypadku pionowej pompy odśrodkowej ISG, ponieważ silnik znajduje się u góry, podczas konserwacji należy najpierw usunąć okablowanie silnika i śruby mocujące, a następnie podnieść silnik, aby uzyskać dostęp do wewnętrznych elementów korpusu pompy. Jeśli jest zainstalowany w wąskiej przestrzeni lub w wysokim pomieszczeniu ze sprzętem, konieczne jest użycie dźwigu lub sprzętu dźwigowego, co skutkuje długim cyklem konserwacji i wysokimi kosztami. Dlatego w scenariuszach o wysokich wymaganiach dotyczących wygody konserwacji (takich jak stacje pomp bez nadzoru) bardziej zalecana jest pozioma pompa odśrodkowa ISW.

V. Podsumowanie wyboru: szybka ocena w 3 krokach

• Sprawdź przestrzeń: wybierz pompę pionową ISG do wąskich przestrzeni i pompę poziomą ISW, aby zapewnić wystarczającą przestrzeń na ziemi.
• Sprawdź warunki pracy: Wybierz pompę ISG do wymagań wysokiego podnoszenia i niskiego przepływu oraz pompę ISW do wymagań średnio-niskiego podnoszenia i wysokiego przepływu.
• Sprawdź potrzeby konserwacyjne: Wybierz pompę ISW, która zapewnia pracę bez nadzoru i wygodną konserwację; wybierz pompę ISG do scenariuszy z długimi okresami międzyobsługowymi i ograniczoną przestrzenią.

Wniosek

Pionowe pompy odśrodkowe ISG i poziome pompy odśrodkowe ISW mają swoje zalety, a sedno wyboru leży w „adaptacji” — dostosowaniu do przestrzeni, warunków pracy i wymagań konserwacyjnych. Jeśli nadal nie jesteś pewien, czy wybrać optymalny model pompy do swoich konkretnych warunków pracy,Teffikoprofesjonalny zespół może zapewnić bezpłatną konsultację w zakresie wyboru. Mamy bogate doświadczenie w zakresie zastosowań i możemy polecić najbardziej odpowiednie i wydajne rozwiązanie w oparciu o Twoje specyficzne parametry (takie jak natężenie przepływu, wysokość podnoszenia, charakterystyka medium, środowisko instalacji itp.), zapewniając stabilne i energooszczędne działanie Twojego układu płynów.
