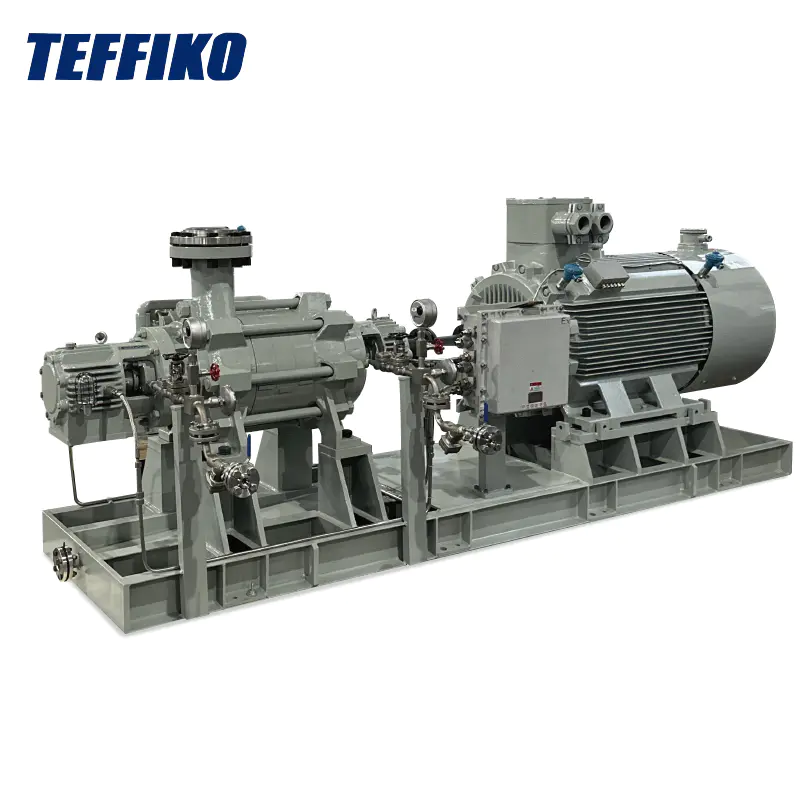

API między wielostopniowymi pompami odśrodkowymi typu łożyska

Model:BB4

API między wielostopniowymi pompami odśrodkowymi typu łożyska są poziome jednofalowe pompy wielostopniowe, specjalnie zaprojektowane do ekstremalnych warunków pracy, takich jak wysoka temperatura i wysokie ciśnienie. Są skrupulatnie wykonane przez profesjonalny zespół. Proces produkcyjny jest zgodny z ścisłymi standardami i procedurami precyzyjnymi, z jakością ściśle kontrolowaną w celu zapewnienia doskonałej jakości produktu.

Wyślij zapytanie

Opis produktu

Wielostopniowa pompa odśrodkowa API między zawierającym nośną obudowę pompy w kształcie objętościowym jest obsługiwana na linii środkowej. Nieprawy są symetrycznie ułożone w celu automatycznego zrównoważenia siły osiowej, eliminując potrzebę złożonych mechanizmów równoważenia, takich jak dyski bilansowe lub bębny bilansowe. Wlot i gniazdko znajdują się na dole obudowy, umożliwiając demontaż i instalację bez poruszania rurociągów wlotowych i wylotowych. Wewnętrzny rdzeń przyjmuje osiowo podzieloną strukturę, z impellerami symetrycznie rozmieszczonymi, eliminującym tradycyjne urządzenie równoważące. To czyni go bezpieczniejszym i bardziej niezawodnym podczas transportu mediów zawierających cząstki. Jest to idealny wybór do wydajnego i stabilnego transportu w dziedzinie przemysłowej.

Obszary aplikacji

Poziome wieloetapowe pompy odśrodkowe są stosowane głównie w ekstrakcji oleju, przemysłu petrochemicznym, przemysłu chemicznym, przemysłu chemicznym, transporcie rurociągów, odsalaniu wody morskiej, elektrowni itp. Można je również stosować jako pompki w wodzie popiołu i pompki płynne w przemyśle kieliszkowym w przemyśle chemicznym węglowym, w przemyśle chemicznym wysokiego ciśnienia w hydraulice w przemyśle chemicznym i bogatym w pompowanie płynów w płynach i amonomie i amonomie i amonomonice. Rośliny syntezy.

Warunki pracy

1. Szybkość przepływu: 10 - 1500 m3/h

2. Głowa: do 3000 m

3. Średnice wlotowe i wylotowe: [Minimalna średnica] - [Maksymalna średnica] mm

4. Zakres temperatur: -40 ° C - 200 ° C

5. Ciśnienie: 10 MPa - 35 MPa

6. Maksymalna prędkość obrotowa: 6000 r/min

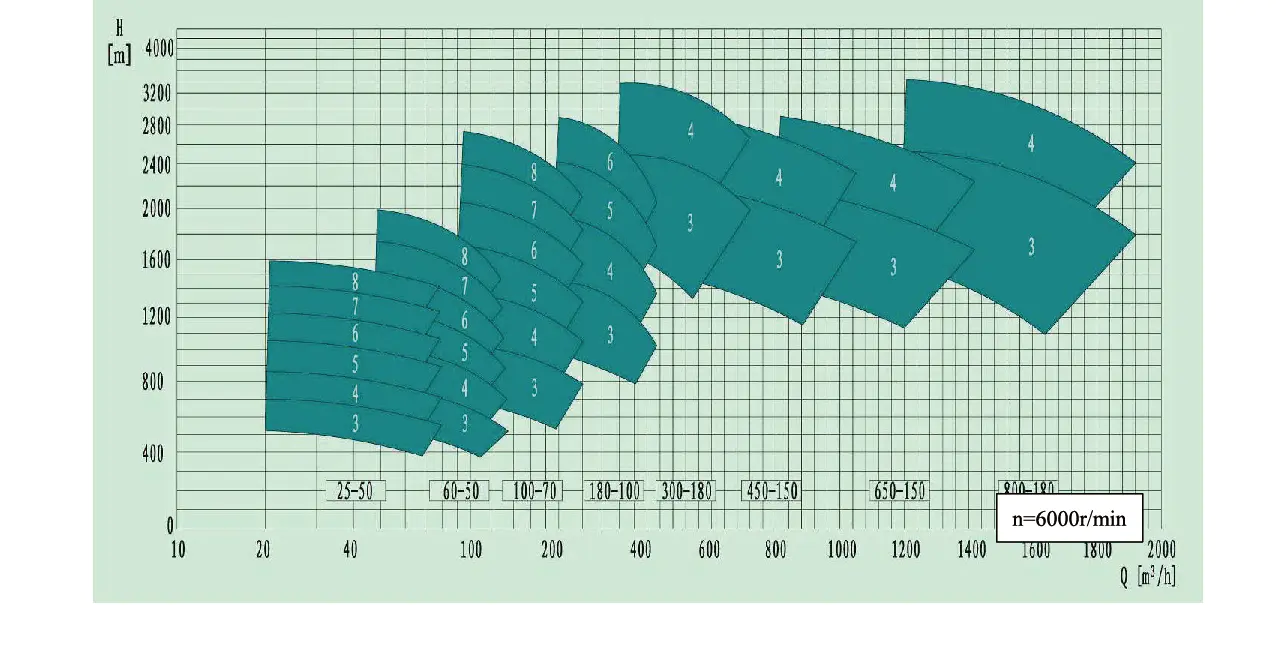

Diagramy parametrów wydajności

Model pompy	Średnica wirnika mm		Szybkość przepływu (m3/h)	Głowa (m)	(%)	NPSH (M)	Meftor Power r = 1 (kW)	Tryb pompowy	Średnica LMPeller mm		Szybkość przepływu (m3/h)	Głowa (m)	Eff (%)	NPSH (M)	Moc silnika r = 1 (kW)
25-50 x3	Max	217	40	130.5	51.4	2.4	37	60-50 x6	Max	217	50	318	55	1.8	90
25-50 x3	Min	185	35	93	49.4	2.4	30	60-50 x6	Min	180	40	240	53	1.8	75
25-50 x4	Max	217	40	174	51.4	2.4	45	60-50 x7	Max	217	50	371	55	1.8	110
25-50 x4	Min	185	35	124	49.4	2.4	30	60-50 x7	Min	180	40	280	53	1.8	75
25-50 x5	Max	217	40	217.5	51.4	2.4	55	60-50 x8	Max	217	50	424	55	1.8	110
25-50 x5	Min	185	35	155	49.4	2.4	37	60-50 x8	Min	180	40	320	53	1.8	75
25-50 x6	Max	217	40	261	51.4	2.4	75	60-50 x9	Max	217	50	477	55	1.8	132
25-50 x6	Min	185	35	186	49.4	2.4	45	60-50 x9	Min	180	40	360	53	1.8	90
25-50 x7	Max	217	40	304.5	51.4	2.4	75	60-50 x10	Max	217	50	530	55	1.8	132
25-50 x7	Min	185	35	217	49.4	2.4	55	60-50 x10	Min	180	40	400	53	1.8	110
25-50 x8	Max	217	40	348	51.4	2.4	90	60-50 x11	Max	217	50	583	55	1.8	160
25-50 x8	Min	185	35	248	49.4	2.4	55	60-50 x11	Min	180	40	440	53	1.8	110
25-50 x9	Max	217	40	391.5	51.4	2.4	110	60-50 x12	Max	217	50	636	55	1.8	185
25-50 x9	Min	185	35	279	49.4	2.4	75	60-50 x12	Min	180	40	480	53	1.8	110
25-50 x10	Max	217	40	435	51.4	2.4	110	60-50 x13	Max	217	50	689	55	1.8	200
25-50 x10	Min	185	35	310	49.4	2.4	75	60-50 x13	Min	180	40	520	53	1.8	132
25-50 x11	Max	217	40	478.5	51.4	2.4	132	60-50 x14	Max	217	50	742	55	1.8	220
25-50 x11	Min	185	35	341	49.4	2.4	75	60-50 x14	Min	180	40	560	53	1.8	132
25-50 x12	Max	217	40	522	51.4	2.4	132	100-70 x3	Max	254	103.3	214.8	68	2.9	110
25-50 x12	Min	185	35	372	49.4	2.4	90	100-70 x3	Min	216	80	159	65	2.9	75
25-50 x13	Max	217	40	565.5	51.4	2.4	160	100-70 x4	Max	254	103.3	286.4	68	2.9	160
25-50 x13	Min	185	35	403	49.4	2.4	90	100-70 x4	Min	216	80	212	65	2.9	90
25-50 x14	Max	217	40	609	51.4	2.4	160	100-70 X5	Max	254	103.3	358	68	2.9	185
25-50 x14	Min	185	35	434	49.4	2.4	110	100-70 X5	Min	216	80	265	65	2.9	110
60-50 x3	Max	217	50	159	55	1.8	55	100-70 x6	Max	254	103.3	429.6	68	2.9	220
60-50 x3	Min	180	40	120	53	1.8	30	100-70 x6	Min	216	80	318	65	2.9	132
60-50 x4	Max	217	50	212	55	1.8	75	100-70 x7	Max	254	103.3	501.2	68	2.9	250
60-50 x4	Min	180	40	160	53	1.8	45	100-70 x7	Min	216	80	371	65	2.9	160
60-50 x5	Max	217	50	265	55	1.8	75	100-70 x8	Max	254	103.3	572.8	68	2.9	280
60-50 x5	Min	180	40	200	53	1.8	55	100-70 x8	Min	216	80	424	65	2.9	185

Tryb pompowy	Średnica LMPeller mm		Natężenie przepływu (m³/h)	Głowa (M)	Eff (%)	NPSH (M)	Moc silnikowa r = 1 (kW)	Model pompy	Średnica mpeller mm		Natężenie przepływu (m³/h)	Głowa (M)	EFF (%)	NPSH (M)	Moc silnikowa r = 1 (kW)
100-70 x9	Max	254	103.3	644.4	65	2.9	315	300-180 x5	Max	385	300	939	72.2	4.346	1250
100-70 x9	Min	216	80	477	63	2.9	185	300-180 x5	Min	328	230	710	70.2	4.346	710
100-70 x10	Max	254	103.3	716	65	2.9	355	300-180 x6	Max	385	300	1127	72.2	4.346	1600
100-70 x10	Min	216	80	530	63	2.9	220	300-180 x6	Min	328	230	852	70.2	4.346	900
100-70 x11	Max	254	103.3	787.6	65	2.9	400	450-150 x3	Max	380	443	480	78	5.8	900
100-70 x11	Min	216	80	583	63	2.9	250	450-150 x3	Min	320	340	336	76	5.8	500
100-70 x12	Max	254	103.3	859.2	65	2.9	450	450-150 x4	Max	380	443	640	78	5.8	1120
100-70 x12	Min	216	80	636	63	2.9	250	450-150 x4	Min	320	340	448	76	5.8	630
180-100 x3	Max	312	180	330	68	3.43	280	450-150 x5	Max	380	443	800	78	5.8	1400
180-100 x3	Min	265	153	237	66	3.43	185	450-150 x5	Min	320	340	560	76	5.8	800
180-100 x4	Max	312	180	440	68	3.43	355	450-150 x6	Max	380	443	960	78	5.8	1800
180-100 x4	Min	265	153	316	66	3.43	220	450-150 x6	Min	320	340	672	76	5.8	1000
180-100 x5	Max	312	180	550	68	3.43	450	650-150 x3	Max	380	610	477.9	78	6.2	1120
180-100 x5	Min	265	153	395	66	3.43	280	650-150 x3	Min	320	440	324	76	6.2	630
180-100 x6	Max	312	180	660	68	3.43	560	650-150 x4	Max	380	610	637.2	78	6.2	1600
180-100 x6	Min	265	153	474	66	3.43	355	650-150 x4	Min	320	440	432	76	6.2	800
180-100 X7	Max	312	180	770	68	3.43	630	650-150 x5	Max	380	610	796.5	78	6.2	2000
180-100 X7	Min	265	153	553	66	3.43	400	650-150 x5	Min	320	440	540	76	6.2	1000
180-100 x8	Max	312	180	880	68	3.43	710	650-150 x6	Max	380	610	955.8	78	6.2	2240
180-100 x8	Min	265	153	632	66	3.43	450	650-150 x6	Min	320	440	648	76	6.2	1250
180-100 x9	Max	312	180	990	68	3.43	800	800-180 x3	Max	415	800	570	80	8	1800
180-100 x9	Min	265	153	711	66	3.43	500	800-180 x3	Min	353	660	366	78	8	1000
180-100 x10	Max	312	180	1100	68	3.43	900	800-180 x4	Max	415	800	760	80	8	2500
180-100 x10	Min	265	153	790	66	3.43	560	800-180 x4	Min	353	660	488	78	8	1250
300-180 x3	Max	385	300	563.4	72.2	4.346	710	800-180 x5	Max	415	800	950	80	8	3150
300-180 x3	Min	328	230	426	70.2	4.346	450	800-180 x5	Min	353	660	610	78	8	1600
300-180 x4	Max	385	300	751.2	72.2	4.346	1000
300-180 x4	Min	328	230	568	70.2	4.346	560

Schematy widma typu

Api Between Bearing Type Multistage Centrifugal Pumps
