Wał pompy magnetycznej Teffiko wykonany jest z wysokowęglowej stali łożyskowej chromowanej. Po obróbce cieplnej jego twardość osiąga 58-62 HRC, zapewniając wyjątkową odporność na zużycie i odporność na odkształcenia. Jednakże podczas długotrwałej pracy erozja spowodowana zanieczyszczeniami, brak smarowania, praca na sucho i przeciążenie mogą prowadzić do zużycia wału, wygięcia, uszkodzenia gwintu i uszkodzenia wpustu, co z kolei powoduje wibracje, nietypowy hałas i zmniejszone natężenie przepływu. Aby uniknąć wysokich kosztów wymiany zupełnie nowego wału, w tym artykule systematycznie uporządkowano kryteria oceny uszkodzeń, pełne procedury naprawy, środki ostrożności dotyczące konserwacji oraz kluczowe punkty montażu i uruchomienia wałów pomp magnetycznych Teffiko zgodnie ze standardami przemysłowymi.
Przed konserwacją należy dokładnie ocenić uszkodzenia na podstawie właściwości wytrzymałościowych materiału, aby uniknąć nieskutecznej naprawy lub potencjalnych zagrożeń bezpieczeństwa:
Widoczne pęknięcia, silne zużycie rowków lub ogólne odkształcenie skrętne na powierzchni wału. Takie uszkodzenia naruszają integralność strukturalną wału. Naprawione wały są podatne na pękanie lub awarie przekładni podczas pracy i należy je bezpośrednio złomować.
Lekkie zagięcie, niewielkie zużycie powierzchni, drobne zadrapania, lekko wytarte gwinty lub delikatne chropowatość rowków wpustowych. Uszkodzenia takie nie uszkadzają konstrukcji rdzenia i wytrzymałości wału, a po profesjonalnej naprawie można je ponownie wykorzystać.
Straty na wałach pomp magnetycznych można podzielić na cztery główne kategorie:
Najczęściej spowodowane złym smarowaniem, wnikaniem zanieczyszczeń lub długotrwałym tarciem łożysk prowadzących, które łatwo skutkuje biciem promieniowym, wibracjami i nietypowym hałasem.
Zwykle wywołane częstymi cyklami rozruchu i zatrzymania, pracą na sucho, przeciążeniem lub nierównomierną siłą podczas demontażu i montażu, co prowadzi do mimośrodowego zużycia wirnika, tarcia pomiędzy pierścieniami magnetycznymi i niezrównoważonym sprzętem.
Spowodowane nierównomierną siłą dokręcania podczas demontażu i montażu, ślizganiem się narzędzi lub korozją pod wpływem tłoczonego medium, skutkującą rdzą i zdzieraniem gwintów, co uniemożliwia stabilne zamocowanie zespołów wirnika.
Powtarzające się uderzenia pomiędzy wpustami a rowkami wpustowymi z powodu niestabilnego momentu obrotowego przekładni lub nadmiernego luzu montażowego powodują szorstkość powierzchni rowka i powodują odpryski krawędzi, zmniejszając wydajność przekładni, a nawet powodując awarię przenoszenia mocy.
Pompy magnetyczne zawierają silne wewnętrzne pierścienie magnetyczne o silnym przyciąganiu magnetycznym. Nieprawidłowy demontaż może spowodować obrażenia w wyniku uszczypnięcia, uszkodzenia elementów w wyniku kolizji oraz zarysowania tulejek izolacyjnych. Przed konserwacją należy zastosować zabezpieczenia i znormalizowany demontaż, aby zagwarantować precyzję naprawy wału pompy.
Odetnij całkowite zasilanie urządzenia, zamknij zawory rurociągu wlotowego i wylotowego, całkowicie spuść medium pozostałe w pompie oraz wykonaj dekompresję i chłodzenie. Przygotuj specjalne narzędzia, w tym klucze offsetowe, pilniki igłowe, młotki miedziane, prostownice do śrub, suwmiarki precyzyjne, szlifierki, materiały do napraw galwanicznych i czyste szmatki do wycierania. Oczyść i wypoziomuj stanowisko konserwacji oraz ułóż gumowe płyty podkładowe, aby zapobiec uszkodzeniom kolizyjnym części metalowych.
Rozmontuj urządzenie ściśle od zewnątrz do wewnątrz: najpierw zdejmij obudowę pompy i tuleję izolacyjną, a następnie powoli wyjmij zespół wewnętrznego pierścienia magnetycznego, aby uniknąć chwilowego silnego przyciągania magnetycznego i kolizji pomiędzy wewnętrznym i zewnętrznym pierścieniem magnetycznym. Następnie odkręcić nakrętkę zabezpieczającą wirnik, zdjąć kolejno wirnik, tarczę oporową i gniazdo środkowego wału, a na koniec wyjąć cały wał pompy. Oznacz wszystkie elementy podczas demontażu i umieść je w sklasyfikowanej kolejności, aby uniknąć niewspółosiowości montażu i niewyważenia luzu podczas późniejszego montażu.

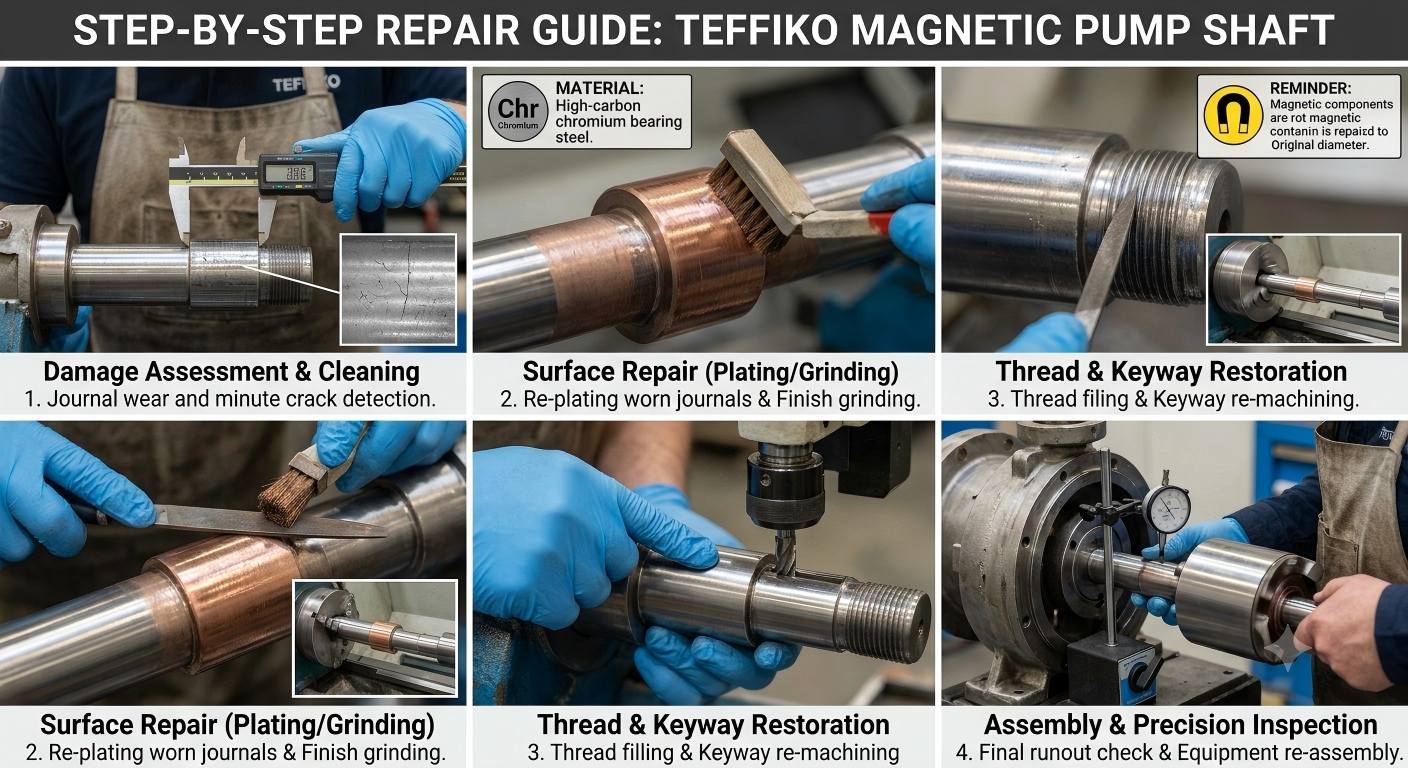

Zastosuj dopasowane procesy naprawy w zależności od stopnia uszkodzenia wału pompy i właściwości materiałowych wysokowęglowej chromowanej stali łożyskowej, równoważąc precyzję naprawy, wytrzymałość operacyjną i koszty konserwacji. Konkretne schematy napraw są następujące:
W przypadku drobnych zadrapań, drobnych zadrapań i zużycia płytkich rowków na czopach pasujących do łożysk ślizgowych i gumowych łożysk prowadzących, należy zastosować chromowanie, miedziowanie lub platerowanie stalą nierdzewną w celu naprawy zużytych powierzchni. Precyzyjnie kontroluj grubość powłoki w zależności od głębokości zużycia czopa. Po pokryciu należy przeprowadzić toczenie wykańczające i szlifowanie na tokarkach i szlifierkach, aby przywrócić średnicę czopa do pierwotnego, standardowego rozmiaru fabrycznego, odpowiadającego standardowemu luzowi montażowemu łożysk, aby zapewnić płynny obrót bez zakleszczania.
Jeśli czopy mają głębokie rowki lub mimośrodowe zużycie na dużej powierzchni, wytrzymałość konstrukcyjna wału zostanie pogorszona. Nie zaleca się naprawy i należy bezpośrednio wymienić fabrycznie nowy wał pompy.
W przypadku wałów pomp o małej średnicy z lekkim zgięciem: nałożyć blachę miedzianą na wypukłą część wału zginaną, aby uniknąć zarysowań na hartowanej powierzchni wału spowodowanych uderzeniami młotka. Delikatnie uderzaj młotkiem ręcznym, aby stopniowo wyprostować, a następnie wielokrotnie mierz i reguluj, aż wał będzie całkowicie prosty, bez odchyleń promieniowych.
W przypadku wałów pomp o dużej średnicy z łagodnym zginaniem: użyj specjalnej prostownicy śrubowej, aby zastosować równomierny nacisk w celu prostowania. Podczas całego procesu surowo zabrania się gwałtownego uderzania młotkiem, aby zapobiec ukrytym pęknięciom wału o wysokiej twardości. Po wyprostowaniu użyj czujnika zegarowego, aby wielokrotnie przetestować bicie promieniowe, aby upewnić się, że parametry spełniają standardy działania sprzętu.
Jeżeli wał pompy wykazuje nadmierne wygięcie, odkształcenie skrętne lub ukryte pęknięcia, należy go zezłomować i bezpośrednio wymienić, ponieważ prostowanie nie gwarantuje długotrwałej stabilności pracy.
Jeśli rowki wpustowe są tylko lekko szorstkie i zużyte, bez widocznych deformacji lub odprysków na krawędziach, należy drobno spiłować ścianki rowka drobnymi pilnikami, aby usunąć zadziory, występy i utlenione zanieczyszczenia. Wpusty można normalnie montować po przycięciu na płasko.
Jeśli rowki wpustowe są poważnie zdeformowane, wyszczerbione i mają nadmierny luz w przekładni, naprawę poprzez spawanie: zablokuj oryginalny uszkodzony rowek wpustowy przez spawanie i ponownie obrób rowek wpustowy w standardowym położeniu wału pompy.
Krytyczne tabu: Zabrania się naprawiania wałów pomp używanych w warunkach pracy z dużą mocą i wysokim momentem obrotowym poprzez ponowną obróbkę rowków wpustowych. Nowe wały należy wymienić, aby uniknąć pęknięcia wpustu i awarii przenoszenia mocy podczas pracy, co może spowodować awarię sprzętu.
W przypadku lekko zdartych, częściowo uszkodzonych lub zardzewiałych i pokrytych zadziorami gwintów: precyzyjnie przyciąć profile gwintów pilnikami igłowymi i usunąć rdzę oraz zanieczyszczenia. Po przycięciu sprawdź ręcznie zazębienie nakrętki; ponowne użycie jest dozwolone, jeśli połączenie jest płynne, bez poluzowania lub zakleszczenia.
W przypadku mocno wyszczerbionych i w dużym stopniu pozbawionych gwintów, które nie mogą normalnie się zazębić, dostępne są dwa standardowe schematy naprawy:
Lekko obróć koniec wału pompy, wciśnij pasującą tuleję i wykonaj maszynowo standardowe gwinty na tulei.
Wypełnij uszkodzony obszar gwintu za pomocą spawania elektrycznego lub spawania gazowego, a następnie obrobisz standardowe gwinty, obracając je do końca po schłodzeniu, aby dopasować je do oryginalnej nakrętki zabezpieczającej.
Naprawionych wałów pomp nie wolno montować bezpośrednio. Należy ściśle przestrzegać następujących procedur inspekcji i rozruchu:
Niektórzy pracownicy obsługi i konserwacji wymuszają naprawę pękniętych, mocno skręconych wałów pomp lub wałów używanych w warunkach pracy z wysokim momentem obrotowym, aby obniżyć koszty. Chociaż sprzęt może działać normalnie w krótkim czasie, jest wysoce prawdopodobne, że spowoduje poważne usterki, takie jak pęknięcie wału, awaria przekładni magnetycznej i wyciek medium. Gwałtowne działanie podczas demontażu elementów magnetycznych powoduje mimośrodowość wału pompy i zużycie pierścienia magnetycznego. Bezpośredni montaż bez precyzyjnej kontroli po naprawie prowadzi do wtórnych usterek, w tym wibracji sprzętu, wycieków medium i niewystarczającego natężenia przepływu.
Regularnie sprawdzaj stan smarowania łożysk i wymieniaj w odpowiednim czasie zużyty olej i smar, aby wyeliminować zużycie czopu spowodowane tarciem suchym. Ścisła standaryzacja działania sprzętu; zapobiegać pracy na sucho, przeciążeniu i częstemu załączaniu i zatrzymywaniu pomp magnetycznych. Podczas transportu mediów zawierających cząstki stałe i zanieczyszczenia należy zainstalować filtr wstępny na rurociągach, aby zapobiec erozji zanieczyszczeń na wale. Przeprowadzaj regularne kontrole demontażu, aby wykryć prostoliniowość, zużycie gwintu i wpustu wałów pompy, przewidywaj z wyprzedzeniem usterki i przeprowadzaj konserwację zapobiegawczą, aby wydłużyć żywotność wału pompy.
Wał pompy magnetycznej Teffiko jest precyzyjnie wykonany ze stali łożyskowej o wysokiej zawartości węgla i chromu. Większość łagodnych i umiarkowanych uszkodzeń można naprawić niewielkim kosztem. Postępuj zgodnie z podstawowymi zasadami „dokładnej oceny uszkodzeń, ukierunkowanej naprawy, precyzyjnej weryfikacji po naprawie oraz standardowego montażu i uruchomienia”. Opanowanie specjalnych napraw i standardowych procedur uruchamiania dla różnych usterek może nie tylko znacznie obniżyć koszty eksploatacji i konserwacji, ale także zapewnić długoterminową, pozbawioną wycieków, stabilną i wydajną pracę sprzętu.
