Pionowa wielostopniowa pompa odśrodkowa

Pionowa wielostopniowa pompa odśrodkowa jest zaprojektowana w pionie. Jego wlot i wylot znajdują się na tej samej poziomej linii o tej samej średnicy, co pozwala instalować go w rurociągach, podobnie jak zawory. Pompa ta łączy zalety wysokiego ciśnienia pomp wieloetapowych, oszczędności pompy pionowej i łatwej instalacji pomp rurociągowych. Za pomocą doskonałego modelu hydraulicznego osiąga wysoką wydajność, ochronę energii i stabilne działanie. Uszczelnienie wału wykorzystuje odporne na zużycie uszczelki mechaniczne, aby zapobiec wyciekom i przedłużyć żywotność usług. Aby lepiej służyć użytkownikom, opracowaliśmy odłączoną strukturę nadwozia pompy. Pompa ta zachowuje nie tylko wszystkie zalety tradycyjnych produktów, ale także znacznie upraszcza proces wymiany wrażliwych części, takich jak uszczelki mechaniczne, zmniejszając trudności z obsługą i konserwacją oraz zapewnienie stabilnego działania sprzętu.

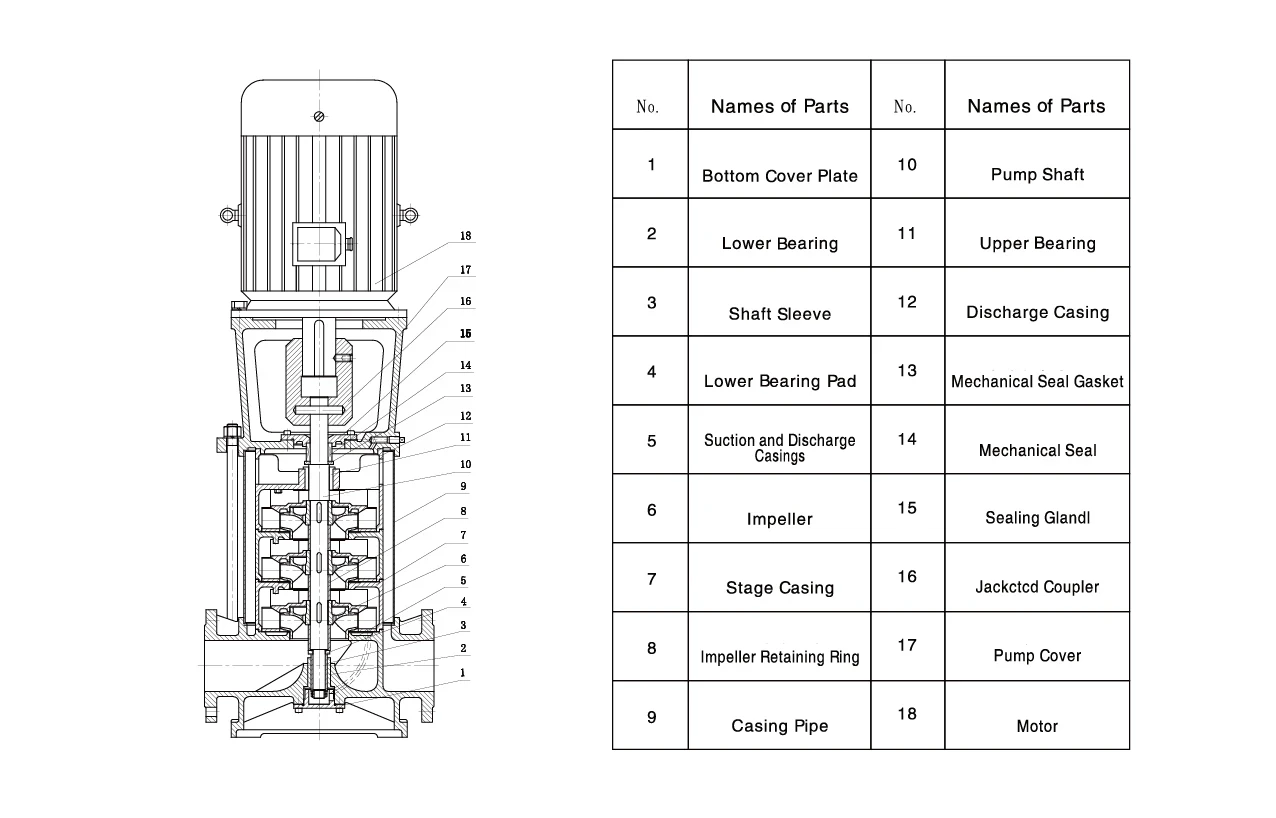

Pionowy wieloetapowy schemat struktury pompy odśrodkowej

Główne aplikacje

Pionowa wieloetapowa pompa odśrodkowa ma zastosowanie głównie do krążenia i ciśnienia zimnej i gorącej czystej wody w systemach roboczych wysokociśnieniowych, równoległym zaopatrzeniem w wodę wielu pomp w budynkach w wysokim wieżowcu, walce pożarowej, wodocieczce z zasilaczem kotła i systemach wody chłodzącej oraz transport różnych cieczy czyszczących.

Warunki pracy

Prędkość obrotowa: 2960R/min

Szybkość przepływu: q = 1,4 - 192 m3/h; Głowa h ≤ 230m;

Napięcie robocze: 380 V.

Temperatura otoczenia: nieprzekraczająca 40 ° C

Wysokość: nieprzekraczająca 1000 m (jeśli zostanie przekroczona, moc silnika wymaga poprawienia)

Wilgotność względna: ≤ 95%

Ciśnienie ssące pompy: P1 ≤ 0,3 MPa

Ciśnienie wylotowe pompy (tj. Ciśnienie ssące pompy + głowę pompy): P2 <2,5 MPa

Powyższe jest ogólnym zakresem użytkowania. Jeśli przekroczy powyższy zakres, należy go zaproponować przed złożeniem zamówienia na specjalne leczenie.
