Pojedyncze pompy śrubowe typu Teffike są odpowiednie dla następujących warunków pracy:
● Transport mediów wysokiej lepkości: lepkość mediów wynosi od 20 000 do 200 000 MPa · s, w zależności od wielkości pompy.
● Transport pożywki zawierający cząstki stałe lub włókna: Maksymalna wielkość cząstek wynosi 16 mm, najdłuższa długość włókien wynosi 100 mm. Zawartość stałej fazy wynosi na ogół 40%, a gdy stałe w mediach jest w postaci proszku, może osiągnąć 60% lub nawet wyższe.
● Transport ciągły i stabilny: nie ma okresowych fluktuacji ciśnienia, takiej jak pompy wzajemne.
● Transport o niskim agitacji: nie uszkadza nieodłącznej struktury mediów.
● spełniające niskie wymagania dotyczące hałasu.

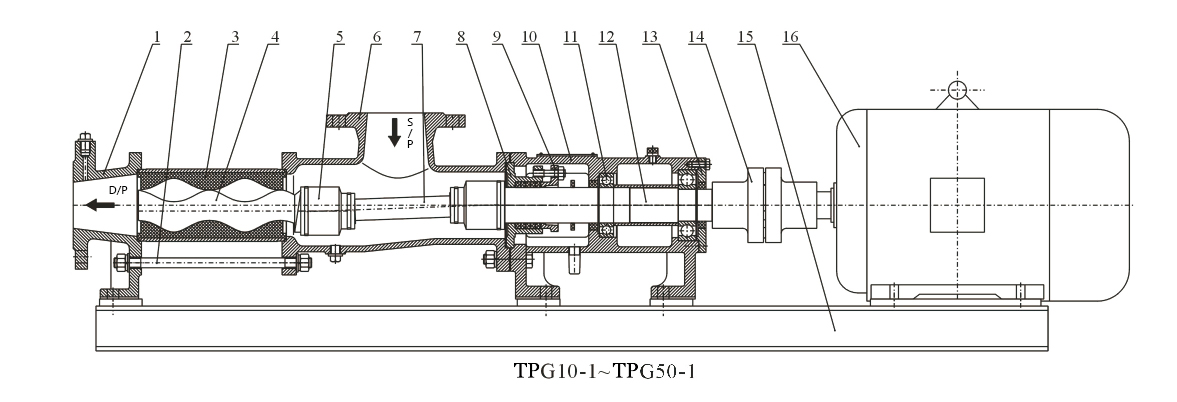

Schematy struktury pojedynczej pompy śrubowej
1. Korpus rozładowania 2. Tie pręt 3. Stanowy 4. Wał śluzowy 5. Zespół złącza uniwersalnego 6. Ciała Karmienia 7. Wałk w Wale 8. Siedzisko 9. Prepacja gruczoł 10. Budowa obudowa 11. BEZPIECZEŃSTWA 12. W SHAFT13. BEAMING Okładka 14. Kopicie 15.base 16. Motor Motor Motor
1.Motor 2. GEARBOX 3. Komponent ramy obfitej 4. Pakowanie komponentu uszczelnienia 5. Wał Wydechowy 6. Złącz uniwersytecki 7. Komora sekcji 8. Połączenie pręta 9. Stan 10. Rotor 11. Tie Rod 12. Baza 13. Support Stopy 14. Cake L.
1. MOTOR 2. GEARBOX 3. Obsługa podłączania rozszerzeń 4. Wałek rozszerzający 5. Zespół uszczelnienia samodzielnego 6. Połączenie pręta 7. Komora sekcji 8. Zespół złącza uniwersalnego 9.stator 10. ROTOR 11. Tie Rod 12. Baza 13. Support Stopy 14.
Pola aplikacji
● Pole ochrony środowiska: odpowiednie do transportu ścieków przemysłowych i domowych, a także szlamu - obciążona mętna woda zawierająca cząstki stałe i krótkie włókna.
● Przemysł budowy statków: używany do czyszczenia dennych i transportu mediów, takich jak olej - mieszanki wody, szlamie olejowe i tłuste ścieki.
● Przemysł naftowy: transportuje ropę naftową, ropę naftową - mieszanki wodne i mieszanki metanu z węglem wodnym.
● Farmaceutyczny i codzienny przemysł chemiczny: może przekazywać różne lepkie zawieszki, emulsje i maści - kosmetyki typu.
● Przemysł konserw żywności: może transportować lepkie skrobie, oleje jadalne, miód, dżemy i kremów.
● Przemysł warzenia: odpowiednie do transportu fermentowanych lepkości, grube ziarna gorzelni, pozostałości produktów spożywczych i płyny śluzowe z różnymi stałymi grudkami.
● Przemysł budowlany: używany do opryskiwania i transportu pastwisk, takich jak zaprawa cementowa, zaprawa wapna i powłoki.
● Przemysł wydobywczy: spływa wód gruntowych i zawiesiny - obciążone ścieki zawierające cząstki stałe w kopalniach na ziemi.
● Przemysł chemiczny: spiralna pompa transportuje różne zawiesiny, oleje, szorczoty koloidalne i kleje.
● Drukowanie i papier - branża produkcyjna: może przekazywać atramenty o wysokiej lepkości i plastikowe pasty PVC do tapety.
● Kotły przemysłowe i elektrownie: pompa spiralna służy do transportu gniewu węglowego - wody.
Tabele parametrów wydajności
| NIE | Model pompy | Przepływ m³/h | Ciśnienie MPA | RPM prędkości znamionowej | Zasilanie silnika kW | średnica nlet mm | Kaliber wylotowy MM | Funkcjonować |
| 1 | TPG10-1-V | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-1-V | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | Transport Pam |
| 3 | TPG15-1-V | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | Transport Pam |
| 4 | TPG20-1-V. | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | Transport Pam |
| 5 | TPG25-1-V. | 2 | 0.6 | 960 | 1.5 | 32 | 25 | Osad transportowy |
| 6 | TPG30-1-V | 5 | 0.6 | 960 | 2.2 | 50 | 40 | Osad transportowy |
| 7 | TPG35-1-V. | 8 | 0.6 | 960 | 3 | 65 | 50 | Osad transportowy |
| 8 | TPG40-1-V | 12 | 0.6 | 960 | 4 | 80 | 65 | Osad transportowy |
| 9 | TPG50-1-V. | 20 | 0.6 | 960 | 5.5 | 100 | 80 | Osad transportowy |
| 10 | TPG60-1-V | 30 | 0.6 | 960 | 11 | 125 | 100 | Osad transportowy |
Wybór pompy typu TPG z 8-biegunowym silnikiem (pompa wlotowa o niskim napięciu pierwszego scenariusza)
| NIE | Model pompy | Przepływ m³/h | Ciśnienie MPA | RPM prędkości znamionowej | Zasilanie silnika kW | Średnica wlotu mm | Kaliber wylotowy MM | Funkcjonować |
| 1 | TPG10-1-V | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-1-V | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 3 | TPG15-1-V | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 4 | TPG20-1-V. | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 5 | TPG25-1-V. | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | Osad transportowy |
| 6 | TPG30-1-V | 4 | 0.6 | 720 | 2.2 | 50 | 40 | Osad transportowy |
| 7 | TPG35-1-V. | 6 | 0.6 | 720 | 2.2 | 65 | 50 | Osad transportowy |
| 8 | TPG40-1-V | 9 | 0.6 | 720 | 3 | 80 | 65 | Osad transportowy |
| 9 | TPG50-1-V. | 15 | 0.6 | 720 | 4 | 100 | 80 | Osad transportowy |
| 10 | TPG60-1-V | 25 | 0.6 | 720 | 7.5 | 125 | 100 | Osad transportowy |
| 11 | TPG70-1-V. | 40 | 0.6 | 720 | 11 | 150 | 125 | Osad transportowy |
| 12 | TPG85-1-V. | 50 | 0.6 | 720 | 15 | 150 | 150 | Osad transportowy |
| NIE | Tryb pompowy | Przepływ m³/h | Ciśnienie MPA | RPM prędkości znamionowej | Zasilanie silnika kW | średnica nlet mm | Kaliber wylotowy MM | Funkcjonować |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Transport Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Transport Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Transport Pam |
| 5 | TPG25-2-V. | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Osad transportowy |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Osad transportowy |
| 7 | TPG35-2-V. | 8 | 1.2 | 960 | 4 | 65 | 50 | Osad transportowy |
| 8 | TPG40-2-V. | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Osad transportowy |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Osad transportowy |
| 10 | TPG60-2-V. | 30 | 1.2 | 960 | 15 | 125 | 100 | Osad transportowy |
Wybór pompy typu TPG z 8-biegunowym silnikiem (pompa wlotowa szlamu o niskim napięciu)
| NIE. | Model pompy | Przepływ m³/h | Ciśnienie MPA | RPM prędkości znamionowej | Zasilanie silnika kW | Średnica wlotu mm | Kaliber wylotowy MM | Funkcjonować |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Transport Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Transport Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Transport Pam |
| 5 | TPG25-2-V. | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Osad transportowy |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Osad transportowy |
| 7 | TPG35-2-V. | 6 | 1.2 | 720 | 3 | 65 | 50 | Osad transportowy |
| 8 | TPG40-2-V. | 9 | 1.2 | 720 | 4 | 80 | 65 | Osad transportowy |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Osad transportowy |
| 10 | TPG60-2-V. | 25 | 1.2 | 720 | 11 | 125 | 100 | Osad transportowy |
| 11 | TPG70-2-V. | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Osad transportowy |
| NIE. | Model pompy | Przepływ m³/h | Ciśnienie MPA | RPM prędkości znamionowej | Zasilanie silnika kW | Średnica wlotu mm | Kaliber wylotowy MM | Funkcjonować |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Transport Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Transport Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Transport Pam |
| 5 | TPG25-2-V. | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Osad transportowy |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Transport Sudge |
| 7 | TPG35-2-V. | 8 | 1.2 | 960 | 4 | 65 | 50 | Osad transportowy |
| 8 | TPG40-2-V. | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Osad transportowy |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Osad transportowy |
| 10 | TPG60-2-V. | 30 | 1.2 | 960 | 15 | 125 | 100 | Osad transportowy |
Wybór pompy typu TPG z 8-biegunowym silnikiem (pompa wlotowa osadu o wysokim napięciu)
| NIE | Model pompy | Przepływ m³/h | Ciśnienie MPA | RPM prędkości znamionowej | Zasilanie silnika kW | Średnica wlotu mm | Kaliber wylotowy MM | Funkcjonować |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Transport Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Transport Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Osad transportowy |
| 5 | TPG25-2-V. | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Osad transportowy |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Osad transportowy |
| 7 | TPG35-2-V. | 6 | 1.2 | 720 | 3 | 65 | 50 | Osad transportowy |
| 8 | TPG40-2-V. | 9 | 1.2 | 720 | 4 | 80 | 65 | Osad transportowy |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Osad transportowy |
| 10 | TPG60-2-V. | 25 | 1.2 | 720 | 11 | 125 | 100 | Osad transportowy |
| 11 | TPG70-2-V. | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Osad transportowy |
