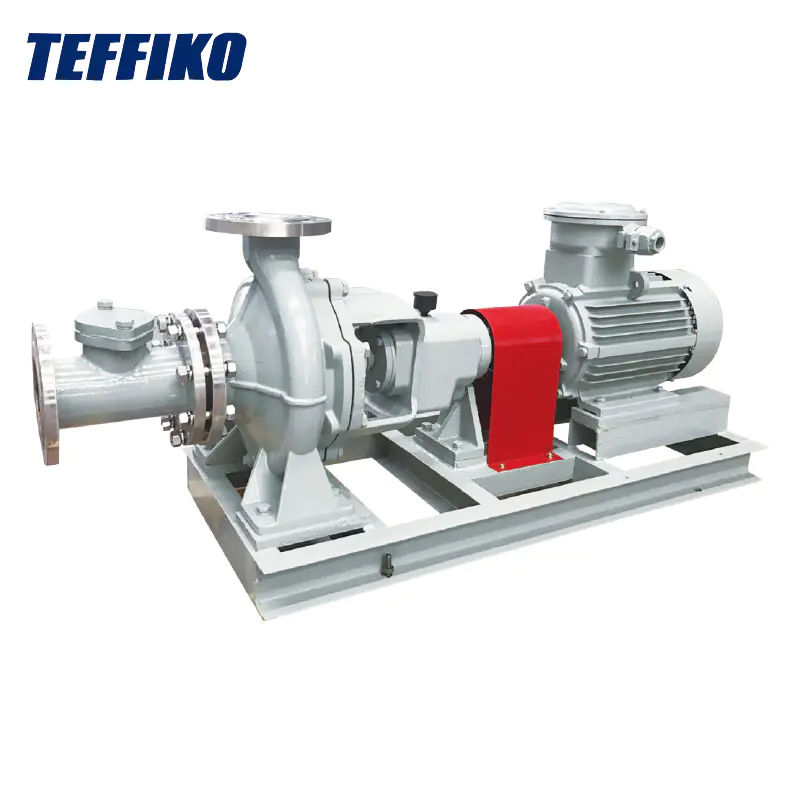

Jako poziome pompy odśrodkowe OH1 API OH1 dla braku zawiesiny, ma unikalne projekty w kluczowych elementach. Wirnik przyjmuje strukturę o dużych kanałach, z szerokim i gładkim przepływem fragmentów i starannie zoptymalizowanym ostrzom, co znacznie zmniejsza ryzyko zatkania zawiesiny i znacznie poprawia wydajność przenoszenia. Korpus pompy wykonany jest z materiałów odpornych na zużycie i opornych na korozję materiałów, z kompaktowym wnętrzem i rozsądnym projektem przepływu, aby zapewnić gładkie karmienie i rozładowywanie. Uszczelnienie wału jest dostępne w dwóch formach: uszczelka mechaniczna i uszczelka pakująca. Ma doskonałą wydajność uszczelnienia i skutecznie rozszerza żywotność obsługi sprzętu.

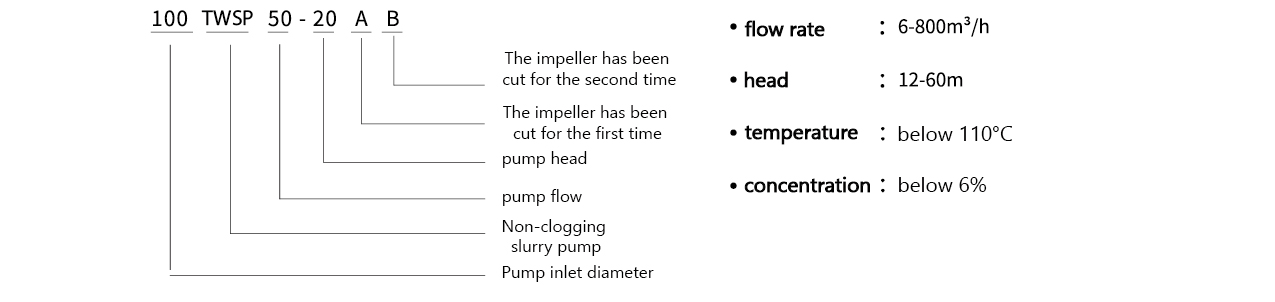

Model Istotność i warunki pracy
Pola aplikacji TWSP
1. Przemysł chemiczny: Służy do transportu różnych zawiesin surowców chemicznych, rozładowywania materiałów z czajników reakcyjnych i szlamu w oczyszczaniu ścieków. Materiały odporne na korozję i nie do zatkania wydajności nie docierającej pompy odśrodkowej TWSP mogą zapewnić płynny postęp produkcji.
2. Przemysł papieru: jest stosowany głównie w procesach takich jak transport miazgi i przetwarzanie papieru odpadowego transportu zawiesiny. Plurary w procesie produkcji papieru zawierają dużą ilość włókien, co może łatwo powodować zatkanie pompy. Zostanie wirnika o dużych kanałach i specjalna konstrukcja nietoplnej pompy zawiesiny TWSP sprawiają, że jest to idealny wybór dla branży papierniczej.
3. Branża energetyczna: W systemie usuwania popiołu elektrowni termicznych jest on wykorzystywany do transportu zawiesin popielcowych. Może zapewnić stabilne działanie systemu usuwania popiołu podczas procesu wytwarzania energii.

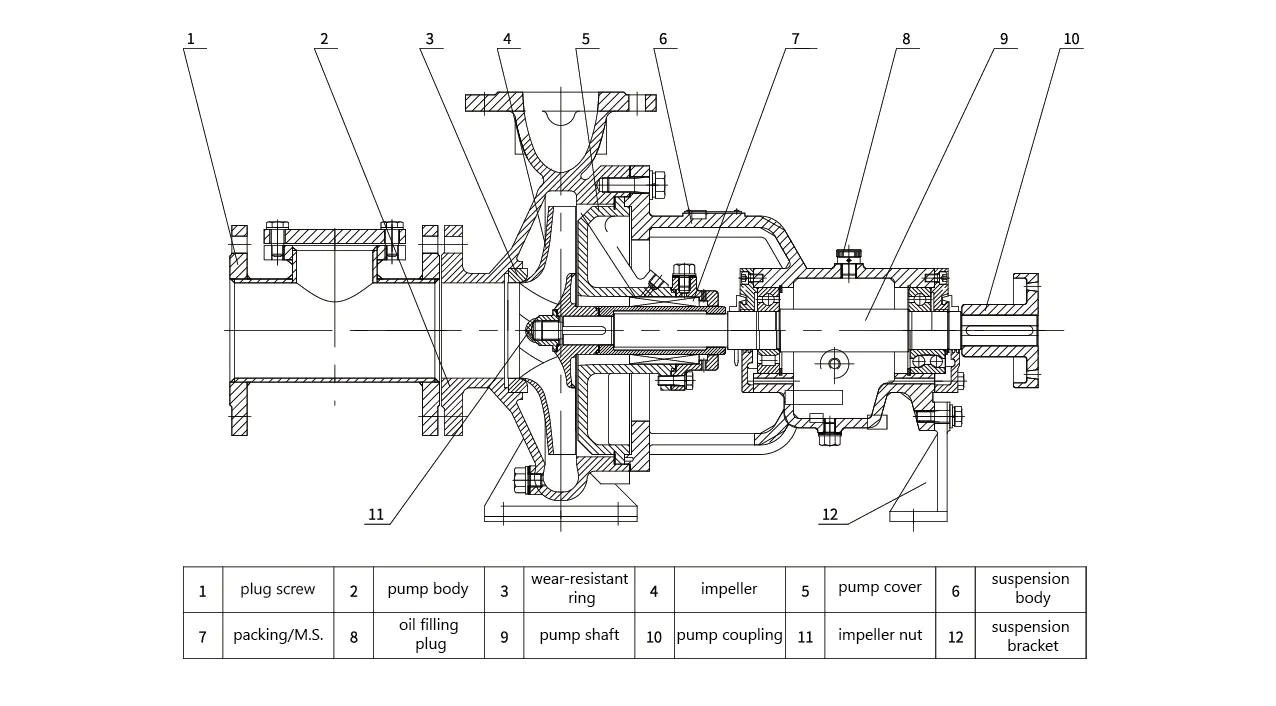

Schemat pompy odśrodkowej TWSP
Tabela parametrów wydajności
| Model pompy | (r/min) | (Q) | (H) | dopasowana moc kw | |||
| m3/h | L/s | 1.0 | 1.35 | 1.85 | |||
| 50twsp6.3-12.5 | 1450 | 3,75 6.30 7.50 | 1,04 1.74 2.08 | 12,9 12,5 12.0 | 1.1 | 1.1 | 1.5 |
| 50twsp6.3-20 | 1450 | 3,75 6.30 7.50 | 1,04 1.74 2.08 | 20,5 20,0 19,6 | 2.2 | 2.2 | 3.0 |
| 50twsp6.3-20a | 1450 | 3,50 6.30 7.00 | 0,97 1,64 1,94 | 18,0 17,5 17,0 | 1.5 | 2.2 | 3.0 |
| 65TWSP12-12.5 | 1450 | 7,50 12,5 15,0 | 2,08 3.47 4.17 | 13.3 12,5 11,9 | 1.5 | 2.2 | 2.2 |
| 65TWSP12-12.5a | 1450 | 7.00 11,7 14,0 | 1,94 3,25 3,89 | 11,5 11,0 10.5 | 1.1 | 1.5 | 2.2 |
| 65TWSP12-20 | 1450 | 7,50 12,5 15,0 | 2,08 3.47 4.17 | 20,3 20,0 19,6 | 2.2 | 3 | 4 |
| 65TWSP12-20A | 1450 | 7.00 11,7 14,0 | 3.25 1.94 3.89 | 17,8 17,5 17,2 | 2.2 | 3 | 4 |
| 65TWSP12-32 | 1450 | 7,50 12,5 15,0 | 2,08 3.47 4.17 | 32,4 32,0 31.7 | 5.5 | 5.5 | 7.5 |
| 65TWSP12-32A | 1450 | 7.00 11,7 14,0 | 1.94 3.25 3.89 | 27,9 27,4 27,1 | 4 | 5.5 | 7.5 |
| 65TWSP12-32B | 1450 | 6.60 11,0 13.2 | 1,83 3.06 3.67 | 24,5 24,1 24,0 | 3 | 4 | 5.5 |
| 80TWSP25-12.5 | 1450 | 15,0 25,0 30,0 | 4,17 6,94 8.33 | 13,5 12,5 11,5 | 2.2 | 3 | 4 |
| 80TWSP25-12.5A | 1450 | 13.6 22,7 27,2 | 3,78 6,31 7.56 | 11.1 10,3 950 | 1.5 | 2.2 | 3 |
| 80TWSP25-20 | 1450 | 15,0 25,0 30,0 | 4,17 6,94 8.33 | 21,0 20,0 19,0 | 4 | 5.5 | 7.5 |
| 80TWSP25-20A | 1450 | 14.1 23,5 28,1 | 3,91 6,51 7.82 | 18,4 17,6 16,9 | 3 | 4 | 5.5 |
| 80TWSP25-20B | 1450 | 13.2 22,0 26,4 | 3,67 6.11 7.33 | 16,2 15,6 15,0 | 3 | 4 | 5.5 |
| 80TWSP25-32 | 1450 | 15,0 25,0 30,0 | 4,17 6,94 8.33 | 32,5 32,0 31.5 | 7.5 | 7.5 | 11 |
| 80TWSP25-32A | 1450 | 14.1 23,5 28,1 | 3,91 6,51 7.82 | 28,5 28,0 27,5 | 5.5 | 7.5 | 11 |
| 80TWSP25-32B | 1450 | 13.2 22,0 26,4 | 3,67 6.11 7.33 | 25,0 24,5 24,0 | 4 | 5.5 | 7.5 |
| 80TWSP25-32C | 1450 | 11,7 19,5 23,4 | 3,25 5.42 6,50 | 20,0 19,5 19,0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5 | 1450 | 30,0 50,0 60,0 | 8.33 13,9 16,7 | 14,0 12,5 11.0 | 3 | 4 | 5.5 |
| 100twsp50-12.5a | 1450 | 27,3 45,5 54,5 | 7.58 12,6 15.1 | 11,6 10,4 910 | 3 | 4 | 5.5 |
| 100TWSP50-20 | 1450 | 30,0 50,0 60,0 | 8.33 13,9 16,7 | 22,0 20,0 18,5 | 5.5 | 7.5 | 11 |
| 100TWSP50-20A | 1450 | 28,0 46,8 56,0 | 7.78 13,0 15,6 | 19,2 17,5 16,1 | 5.5 | 7.5 | 11 |
| 100TWSP50-20B | 1450 | 26,4 43,9 52,7 | 7.32 12.2 14.6 | 17,0 15,4 14,3 | 4 | 5.5 | 7.5 |
