Pompy promieniowedziałają poprzez wywieranie siły odśrodkowej na płyny, powodując ich ruch prostopadły do wału pompy. Charakteryzujące się zakrzywionymi łopatkami wirnika, które przyspieszają przepływ płynu na zewnątrz, pompy te są najlepszym wyborem do pracy w warunkach wysokiego ciśnienia. Jednak wielu użytkowników napotyka zamieszanie podczas wyboru i obsługi: czym dokładnie jest pompa o przepływie promieniowym? Jak to działa? Jak wybrać odpowiedni model do konkretnych warunków pracy? Jakie są praktyczne wzory na obliczanie parametrów? Jak radzić sobie z błędami przeciążeniowymi? W tym artykule w prostym języku omówiona zostanie kluczowa wiedza na temat pomp przepływowych promieniowych, począwszy od podstawowej logiki, a skończywszy na umiejętnościach praktycznych, co pomoże Ci szybko rozpocząć pracę.
Istotą pomp promieniowych jest praca wykonywana przez siłę odśrodkową, co stanowi zasadniczą różnicę między nimi a pompami o przepływie osiowym lub pompami o przepływie mieszanym — płyn porusza się prostopadle do wału pompy (tj. „promieniowo”), a nie równolegle lub ukośnie.

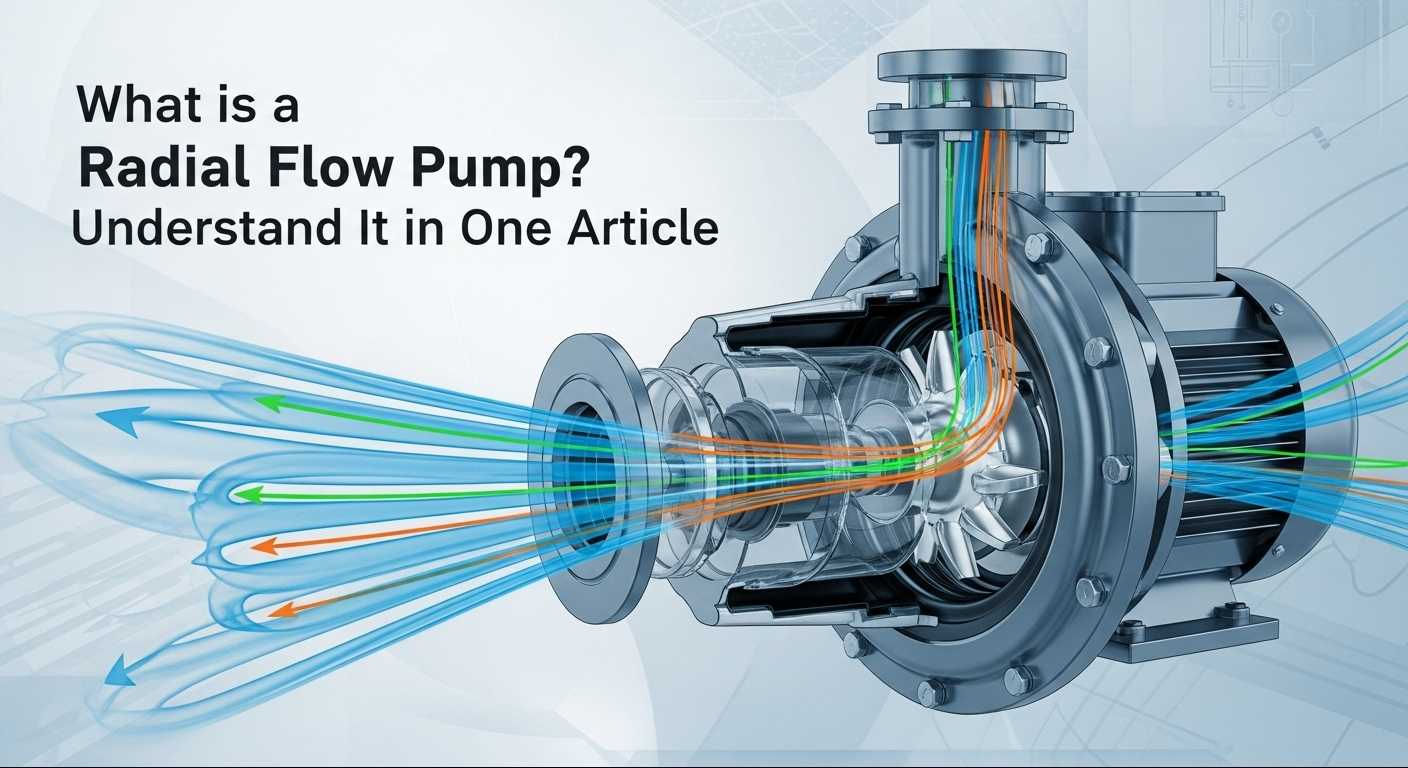

Mówiąc najprościej, silnik napędza wirnik, aby obracał się z dużą prędkością. Płyn obraca się wraz z wirnikiem, wytwarzając siłę odśrodkową i jest wyrzucany ze środka wirnika na krawędź, co powoduje zwiększoną energię kinetyczną. Następnie płyn wpływa do spirali, gdzie prędkość przepływu maleje, a energia kinetyczna jest przekształcana w energię ciśnienia, realizując transport pod ciśnieniem.
Globalne marki pomp promieniowych mają swoje zalety, które można elastycznie wybierać w oparciu o znaczenie warunków pracy i budżetu: Wśród marek importowanych Grundfos (Dania), marka europejska o ugruntowanej pozycji, słynie z wysokiej wydajności, niskiego poziomu hałasu i dużej trwałości, odpowiedniej dla kluczowych scenariuszy wymagających długotrwałej, stabilnej pracy; WILO (Niemcy) wyróżnia się opłacalnością i niemiecką precyzją jakości, co czyni go doskonałym wyborem dla osób z ograniczonym budżetem, ale pragnących stabilności. Warto zauważyć, że Teffiko, wschodząca włoska marka, łączy w sobie znakomity włoski kunszt projektowania mechanicznego, wyróżniający się odpornością na korozję i możliwością dostosowania do warunków wysokiego ciśnienia. Jest szczególnie odpowiedni do trudnych scenariuszy, takich jak przemysł petrochemiczny, gdzie produkty są zgodne z międzynarodowymi standardami, takimi jak API610. Łącząc importowaną jakość i rozsądną cenę, stało się popularnym wyborem równoważącym wydajność i koszty.
Podstawowym warunkiem wyboru jest obliczenie parametrów. Poniższe 3 praktyczne wzory + przypadki pomogą Ci szybko obliczyć wymagania:
Wzór: Q = 3600 × A × v (A = πd²/4, gdzie d to wewnętrzna średnica rurociągu; v to zalecana prędkość przepływu 1,5-3,0 m/s)Przypadek: wewnętrzna średnica rurociągu 0,1 m, prędkość przepływu 2,0 m/s. A = 3,14 × 0,01/4 = 0,00785 m². Q = 3600 × 0,00785 × 2,0 ≈ 56,5 m³/h. Wybierz pompę o znamionowym przepływie 60m3/h.
Wzór: H = H_static + H_loss (H_static to różnica wysokości pomiędzy króćcem ssawnym i tłocznym; H_loss to opór rurociągu, szacowany na 10%-20% H_static)Przypadek: Różnica wysokości 30 m, złożony rurociąg (H_loss szacowany na 20%). H = 30 + 30 × 20% = 36 m. Wybierz pompę o nominalnej wysokości podnoszenia 40 m.
Wzór: P = (ρ × g × Q × H) / (1000 × η) (ρ to gęstość płynu; g = 9,8 m/s²; Q należy przeliczyć na m³/s; η to wydajność pompy szacowana na 75%). Przypadek: Transport czystej wody (ρ = 1000 kg/m³), Q = 56,5 m³/h (0,0157 m³/s), H = 36 m. P = (1000 × 9,8 × 0,0157 × 36) / (1000 × 0,75) ≈ 7,4 kW. Wybierz silnik o mocy 11 kW (zachowując marżę 20%).
Efektywne działanie pomp promieniowych jest nierozerwalnie związane ze zrozumieniem zasady działania, precyzyjnym doborem, obliczeniem parametrów i obsługą usterek. Zaleca się dokonanie kompleksowej oceny w oparciu o konkretne warunki pracy (media, ciśnienie, natężenie przepływu) i w razie potrzeby skonsultowanie się z profesjonalnymi technikami. Jeśli chcesz dowiedzieć się więcej na temat porównań marek, specyfikacji instalacji lub cykli konserwacji, skontaktuj się z nami.TEFFICOzapewni Państwu indywidualną konsultację techniczną i bezpłatną analizę adaptacji warunków pracy.
-
