API 610 służy jako podstawowy standard ogólny dla poziomych pomp odśrodkowych w przemyśle petrochemicznym, naftowo-gazowym i chemicznym. Niniejsza norma klasyfikuje przemysłowe pompy odśrodkowe w trzech podstawowych konfiguracjach: pompy wiszące OH, pompy międzyłożyskowe BB i pompy VS z zawieszeniem pionowym. Dzięki wieloletniemu dogłębnemu doświadczeniu w zakresie badań i rozwoju oraz produkcji pomp zgodnych z API 610, Teffiko dostarcza wysoce niezawodne rozwiązania w zakresie transportu płynów dla różnych gałęzi przemysłu dzięki ustandaryzowanym projektom konstrukcyjnym i bogatemu doświadczeniu w dostosowywaniu się do wymagających warunków pracy.

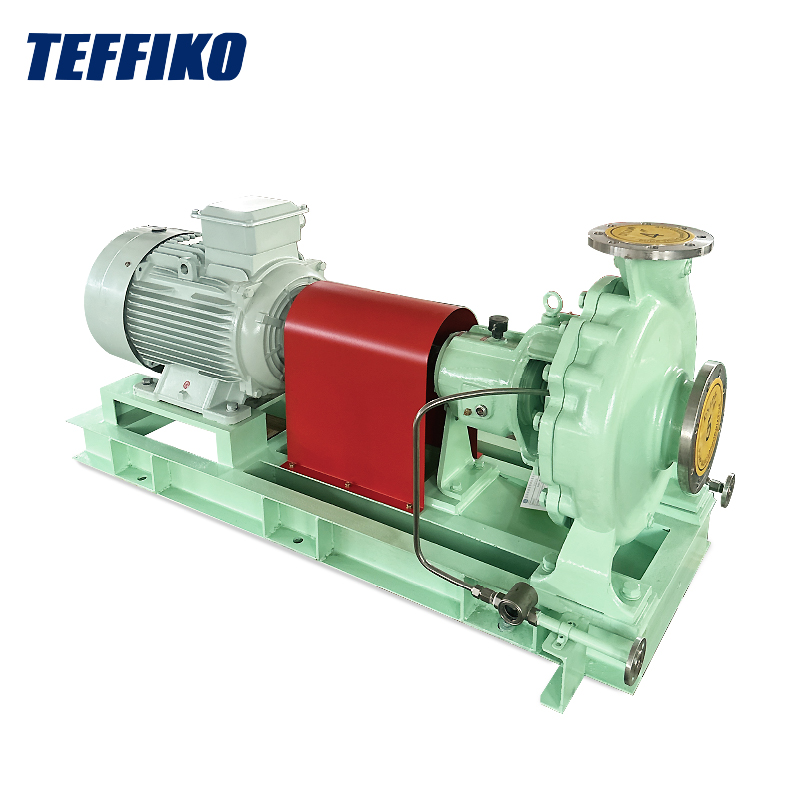

OH (pompa zawieszona):Wirnik jest zamontowany na końcu wału pompy, wsparty na zewnątrz obudowy łożyska. Zespół łożyska jest całkowicie odizolowany od płynu procesowego. Jest to popularny, lekki typ pompy poziomej.

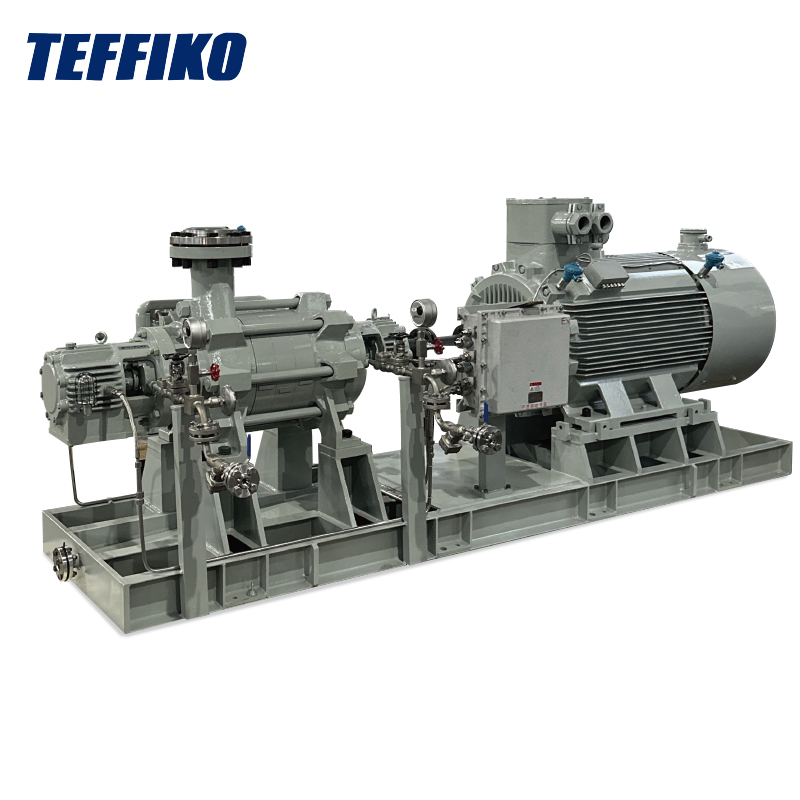

BB (pompa między łożyskami):Wirnik jest umieszczony pomiędzy dwoma zestawami łożysk o symetrycznej konstrukcji nośnej, co znacznie poprawia wyważenie wirnika i ogólną sztywność podpory w wymagających warunkach pracy.
VS (pompa zawieszona pionowo):Wał pompy i wirnik są zawieszone pionowo i zanurzone w transportowanej cieczy. Jest on stosowany głównie w scenariuszach transportu pionowego na głębokich wodach i w zbiornikach i nie będzie szczegółowo omawiany w tym dokumencie.
Zwarta ogólna konstrukcja o niewielkich rozmiarach, odpowiednia do projektów o ograniczonej przestrzeni; proste czynności konserwacyjne; wygodna kontrola i wymiana uszczelnień mechanicznych i wirników, co znacznie skraca przestoje; nadaje się do warunków przy stabilnym ciśnieniu i umiarkowanym obciążeniu hydraulicznym oraz wykazuje doskonałą zdolność adaptacji do zadań związanych z usługami użyteczności publicznej.
Ograniczone przez przewieszoną konstrukcję, wysokie ryzyko ugięcia wału występuje w przypadku wirników o dużej średnicy i przy wysokim ciśnieniu, co może łatwo spowodować nadmierne wibracje. Nie nadaje się do wysokoprzepływowych, wysokotemperaturowych i wysokociśnieniowych systemów produkcji ciągłej o dużym obciążeniu. Charakteryzuje się krótką żywotnością i szybkim zużyciem uszczelek w długotrwałych, trudnych warunkach pracy.
Transport wody użytkowej w zakładzie, dozowanie odczynników chemicznych, transport lekkich węglowodorów, transport płynów procesowych pomocniczych i inne zadania niekrytyczne, przerywane lub przy niskim obciążeniu.
Symetryczna konstrukcja wspornika wirnika umożliwia duże możliwości dostosowania obciążenia i wyjątkowo wysoką stabilność wału; zdolność do długotrwałej pracy w warunkach wysokiej temperatury i wysokiego ciśnienia przy niskich obciążeniach dynamicznych wału; zrównoważone siły wirnika skutecznie redukują wibracje sprzętu i nacisk osiowy, zapewniając znacznie lepszą stabilność operacyjną w porównaniu z pompami OH.
Większa waga sprzętu, większa powierzchnia i wymagania dotyczące solidnych i solidnych fundamentów sprzętu; wyrafinowane i złożone konstrukcje, szczególnie dla wielostopniowych pomp BB; kłopotliwe procedury demontażu i konserwacji związane z dużym obciążeniem konserwacyjnym i rygorystycznymi wymaganiami dotyczącymi dokładności osiowania podczas instalacji.
Transport rurociągami na duże odległości naftowo-gazowy, systemy wtrysku wody na polach naftowych, obieg cieczy aminowej w rafinerii, zrzut z dołu wieży w wysokiej temperaturze, zwiększanie ciśnienia wody zasilającej kocioł i inne krytyczne zadania związane z ciągłą produkcją.
Aby ułatwić szybkie rozróżnienie konfiguracji sprzętowych, różnic w wydajności i utrzymaniu działania pomiędzy dwoma typami pomp, poniższa pełna tabela porównawcza zgodnie z normą API 610 obejmuje parametry doboru rdzenia:
| Element porównawczy | OH Pompa zawieszona | Pompa międzyłożyskowa BB |
|---|---|---|
| Metoda podparcia wału | Podpora z pojedynczym końcem | Podwójne łożysko symetryczne |
| Ślad i fundament | Kompaktowy rozmiar i prosta podstawa | Duży rozmiar wymagający wzmocnionego fundamentu |
| Wydajność obsługi ciśnienia | Nadaje się do umiarkowanego ciśnienia | Nadaje się do wysokich i bardzo wysokich ciśnień |
| Wydajność przepływu | Przepływ od niskiego do średniego | Średni do wysokiego przepływu z dużą tolerancją obciążenia |
| Łatwość konserwacji | Prosta konstrukcja z wygodną konserwacją | Złożona konstrukcja z rozbudowanymi procedurami konserwacji |
| Obciążenie osiowe i odkształcenie | Następuje ugięcie wału; umiarkowana stabilność | Obciążenia zrównoważone, bez znaczących odkształceń |
| Wydajność dynamiki wirnika | Ograniczony margines sztywności przy stosunkowo niskiej prędkości obrotowej | Wystarczająca sztywność, niski poziom wibracji i wysoka stabilność |
| Typ łożyska | Łożyska toczne kulkowe/wałeczkowe | Łożyska wzdłużne tulejowe / z płytką przechylną |
| Konfiguracja uszczelnienia | Konwencjonalne uszczelnienia mechaniczne z pojedynczym / podwójnym wkładem | Uszczelnienia wysokociśnieniowe typu Flush/tandem |
| Powszechnie używane materiały | Stal nierdzewna 316, stal nierdzewna duplex | Stal chromowa, Inconel, Hastelloy |
W przypadku projektów zakładających tanią, wygodną obsługę i konserwację przy ograniczonej przestrzeni, przy średnim do niskiego ciśnienia, w warunkach pomocniczych o małym i średnim przepływie, preferowane są pompy zawieszane OH. W przypadku krytycznych jednostek produkcji ciągłej, poddanych działaniu wysokiej temperatury, wysokiego ciśnienia i dużego przepływu, przy rygorystycznych wymaganiach dotyczących stabilności sprzętu, niskiej awaryjności i długiej żywotności, należy zastosować pompy międzyłożyskowe BB. Rzeczywisty dobór pompy wymaga kompleksowej oceny parametrów, takich jak średnia korozyjność, lepkość i częstotliwość załączeń i zatrzymań, aby zrównoważyć niezawodność sprzętu i ekonomikę projektu.
