Najlepsze praktyki dotyczące montażu fundamentów pompy odśrodkowej: sześć kluczowych wskazówek dotyczących śrub fundamentowych i spoinowania

W sektorze płynów przemysłowychTeffikoinżynierowie podkreślają podstawową zasadę: „Stabilność pompy jest definiowana w równym stopniu przez jej konstrukcję, jak i podstawę”. Precyzja montażu śrub fundamentowych bezpośrednio decyduje o częstotliwości drgań własnych i poziomach wibracji pompy odśrodkowej podczas pracy.

Poniżej znajduje się sześć kluczowych wymagań technicznych dotyczących otworów na śruby fundamentowe i procedur cementowania, podsumowanych przez zespół techniczny Teffiko w celach informacyjnych.

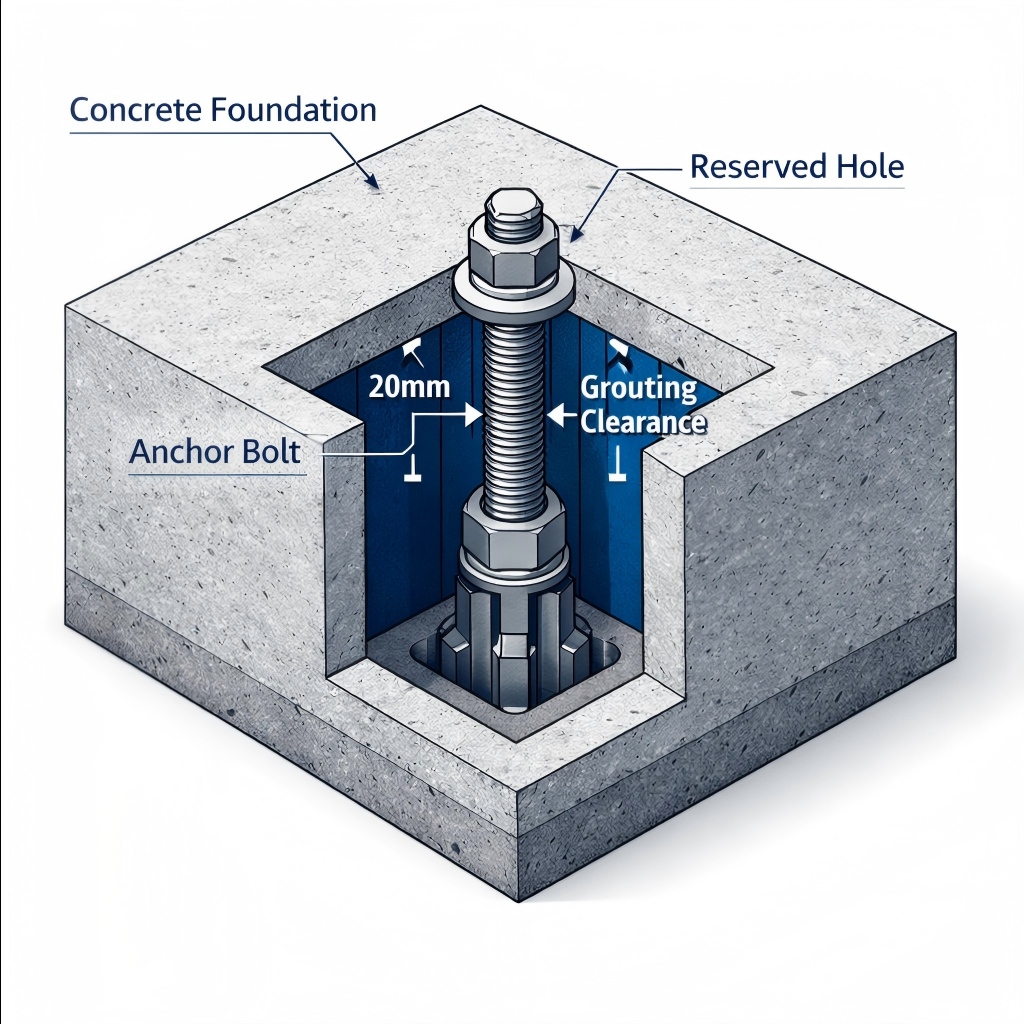

1. Precyzyjne pozycjonowanie: dokładność wymiarowa i poziomość

Precyzja jest podstawą stabilności. Przed spoinowaniem obowiązkowa jest ścisła weryfikacja zgodnie ze specyfikacjami technicznymi producenta pompy.

• Spójność wymiarowa: Rozstaw i średnica śrub fundamentowych muszą ściśle odpowiadać wymiarom podstawy pompy lub urządzenia. Nawet niewielkie odchylenia mogą spowodować wymuszony montaż, wywołując początkowe naprężenia na wale pompy.
• Wymagania dotyczące poziomu: Odchylenie poziomu powierzchni fundamentu należy kontrolować w granicach 0,5 mm na metr (lub zgodnie z zaleceniami producenta sprzętu).
• Informacje techniczne: Przekroczenie tej tolerancji powoduje odkształcenie skrętne korpusu pompy podczas mocowania. Zaburza to dopasowanie powierzchni uszczelnienia mechanicznego, prowadząc do wycieków i nadmiernych wibracji – głównej przyczyny niewyjaśnionych uszkodzeń uszczelnień.

2. Technika konsolidacji: zapobieganie przechylaniu i przemieszczeniu

Prawidłowa konsolidacja betonu wokół śrub fundamentowych ma kluczowe znaczenie dla integralności konstrukcji.

• Zapobiegaj przechylaniu: Wibratory nie mogą nigdy bezpośrednio stykać się ze śrubami fundamentowymi ani wywierać na nie nacisku bocznego. Bezpośredni kontakt może spowodować przechylenie śrub. Pochylona śruba powoduje niepionowy rozkład obciążenia, tworząc punkty koncentracji naprężeń ścinających na styku nakrętki.
• Wyeliminuj przemieszczenie: Podczas budowy należy zastosować bezpieczne środki mocowania, aby zapewnić, że wszystkie osadzone części (śruby i tuleje) pozostaną nieruchome, z zerowym przesunięciem podczas procesu zalewania.

3. Kontrola czasu: próg wytrzymałości 75% i spoinowanie wtórne

Czas jest często najbardziej zaniedbywanym czynnikiem w pośpiesznych harmonogramach budowy.

• Próg wytrzymałości: Główny beton fundamentowy musi osiągnąć co najmniej 75% projektowanej wytrzymałości na ściskanie, zanim zespół pompy zostanie wypoziomowany, wyrównany i zamocowany. Przedwczesne obciążenie grozi nierównym osiadaniem fundamentów.
• Sekwencja procesu: Spoinowanie wtórne można rozpocząć dopiero po dokładnym ustawieniu i trwałym zamocowaniu sprzętu.
• Optymalna grubość: Grubość drugiej warstwy spoinowej musi ściśle utrzymywać się w przedziale od 30 mm do 70 mm.
• Analiza techniczna: Warstwy cieńsze niż 30 mm nie mają wystarczającej masy, aby skutecznie przenosić obciążenia i są podatne na pękanie. Warstwy o grubości powyżej 70 mm generują nadmierne naprężenia skurczowe, prowadzące do pęknięć wewnętrznych. Zakres 30–70 mm to sprawdzona „strefa bezpieczeństwa” przenoszenia obciążenia.

4. Przygotowanie interfejsu: kontrola czystości i wilgotności

Połączenie istniejącego i nowego betonu jest krytycznym słabym punktem wymagającym podwójnych zabezpieczeń.

• Standard czyszczenia: Powierzchnię przeznaczoną do wtórnego spoinowania należy dokładnie umyć, aby usunąć olej, kurz, mleczko mleczne i luźne cząstki.
• Warunki wilgotności: Podłoże musi być nasycone i suche powierzchniowo (SSD) – całkowicie zwilżone, ale bez stojącej wody – przed spoinowaniem. Zapobiega to wchłanianiu przez stary beton wilgoci z nowej zaczynu, co pogarszałoby siłę wiązania.
• Środki ostrożności w przypadku niskich temperatur: Jeśli temperatura otoczenia spadnie poniżej 0°C, należy natychmiast zastosować środki zapobiegające zamarzaniu, aby zapobiec zamarzaniu na styku, co niszczy zdolność wiązania.

5. Wybór materiału: Beton drobnokruszywowy o wysokiej wytrzymałości

W przypadku urządzeń o wysokiej precyzji, takich jak wielostopniowe pompy odśrodkowe, najważniejsza jest specyfikacja materiału.

• Specyfikacja kruszywa: Preferowany jest drobnoziarnisty beton kamienny, aby zapewnić, że zaprawa całkowicie wypełni wąskie otwory na śruby i szczeliny podstawy bez pustych przestrzeni.
• Hierarchia wytrzymałości: Stopień wytrzymałości na ściskanie materiału zalewowego musi być o jeden stopień wyższy niż w przypadku podstawowego betonu fundamentowego.
• Zasada inżynieryjna: Koncepcja „mocnej powłoki, słabego rdzenia” jest tutaj nieprawidłowa. Warstwa montażowa musi być mocniejsza od podłoża, aby skutecznie odprowadzać obciążenia dynamiczne powstałe podczas pracy pompy, zapobiegając uszkodzeniom naprężeniowym samego fundamentu.

6. Środowisko utwardzania: Ochrona termiczna poniżej 5°C

Utwardzanie jest ostatnim i najbardziej decydującym krokiem zapewniającym długoterminową trwałość.

• Krytyczny próg temperatury: Gdy temperatura otoczenia spadnie poniżej 5°C, reakcja hydratacji cementu znacznie spowalnia, co pogarsza rozwój wytrzymałości.
• Środki obowiązkowe: Przez cały okres utwardzania drugiej warstwy fugowania należy zastosować rygorystyczne środki w zakresie izolacji termicznej lub ogrzewania.
• Ostrzeżenie o ryzyku: Niewłaściwe utwardzanie w niskich temperaturach może spowodować, że warstwa zaprawy nie osiągnie wytrzymałości projektowej, co stwarza ryzyko ukrytego uszkodzenia konstrukcji podczas pracy pompy.

Wniosek

Przysłowie „Szczegóły decydują o sukcesie lub porażce” jest szczególnie aktualne wpompa odśrodkowainstalacja. Od dokładności wymiarowej zarezerwowanych otworów po rygorystyczne protokoły spoinowania wtórnego i precyzję śrub na poziomie milimetra – każdy etap jest ze sobą powiązany.Teffikoprzestrzega tych rygorystycznych norm, aby kontrolować każdy szczegół, zapewniając stabilną i niezawodną pracę urządzeń pompowych poprzez profesjonalne wykonanie i zapewnienie jakości.
