Mój praktyczny przewodnik po wirnikach i stojanach w progresywnych pompach komorowych

Po latach pracy w branży przemysłowej mogę to z całą pewnością powiedziećprogresywne pompy komorowe(znane również jako pompy rotor-stator, mimośrodowe pompy śrubowe) są absolutnymi „podstawowymi elementami” transportu płynów. Jako pompy wyporowe są zaprojektowane specjalnie do tłoczenia lepkich płynów, substancji żrących i mediów zawierających cząstki stałe – są niezbędne w wydobyciu ropy naftowej, zakładach chemicznych, oczyszczalniach ścieków i liniach produkcji żywności.

Moim zdaniem ich doskonałe osiągi wynikają ze ścisłej współpracy pomiędzy rotorem i stojanem. Aby naprawdę zrozumieć zasadę działania, wydajność i długoterminową stabilną pracę progresywnych pomp wnękowych, należy dokładnie zrozumieć te dwa podstawowe elementy. To nie jest tylko wiedza teoretyczna; to ciężko zdobyte doświadczenie, które gromadziłem przez lata.

I. Wirnik i stojan

Moim zdaniem „ratunek” każdej pompy z progresywną wnęką leży w połączeniu wirnika i stojana — im dokładniejsze ich dopasowanie, tym wyższa wydajność pompy.

Wirnik to spiralnie ukształtowany metalowy wał, zwykle wykonany ze stali nierdzewnej o wysokiej wytrzymałości, stopowej stali narzędziowej, a nawet tytanu. Jako aktywny element zainstalowany wewnątrz obudowy pompy, nie tylko napędza przepływ płynu podczas obrotu, ale także generuje siłę ściskającą niezbędną do przenoszenia. Widziałem wiele wirników poddawanych chromowaniu lub innym zabiegom utwardzania powierzchni i, szczerze mówiąc, znacznie zwiększa to ich odporność na zużycie. Pominięcie tego kroku spowoduje irytująco szybkie zużycie wirnika.

Z drugiej strony stojan to metalowa rura z uformowaną wnęką wewnętrzną, wyłożoną elastycznymi materiałami, takimi jak kauczuk nitrylowy (NBR), kauczuk fluorowy (FKM) lub EPDM. Jego wewnętrzny kształt idealnie pasuje do rotora, a średnica rotora jest nieco większa od wewnętrznej średnicy stojana. To „pasowanie wciskowe” zapewnia, że ​​utworzone komory są szczelne; jeśli uszczelka ulegnie uszkodzeniu, pompa jest w zasadzie bezużyteczna.

Niezależnie od tego, czy jest to pompa jednośrubowa (wirnik jednogwintowy w połączeniu ze stojanem z podwójnym gwintem), pompa dwuślimakowa (dwie przeciwbieżne i zazębiające się śruby), czy pompa trójślimakowa (jedna śruba napędowa z dwiema śrubami napędzanymi), przekonałem się na własnej skórze, że dokładność dopasowania wirnika do stojana bezpośrednio decyduje o niezawodności pracy pompy. Nawet niewielkie odchylenie może prowadzić do zmniejszenia przepływu, wycieku lub całkowitego wyłączenia.

II. Zasada działania: prosty, ale skuteczny „przenoszenie wnękowe”

Nie do końca rozumiałem zasadę działania progresywnych pomp wnękowych, dopóki nie zdemontowałem dwóch starych pomp – w rzeczywistości jest to bardzo łatwe do zrozumienia.

Kiedy wirnik obraca się mimośrodowo wewnątrz stojana, ich zazębiające się spiralne struktury tworzą szereg uszczelnionych wnęk. Gdy wirnik się obraca, wnęki te przesuwają się równomiernie w kierunku końca tłocznego, zasadniczo „przenosząc” płyn do przodu. To tak, jakby wewnątrz pompy znajdował się niewidoczny przenośnik taśmowy, zaprojektowany specjalnie do przenoszenia cieczy.

W porcie ssącym objętość wnęki zwiększa się, zmniejszając ciśnienie wewnętrzne, a płyn jest pobierany ze zbiornika pod ciśnieniem atmosferycznym; gdy wirnik nadal się obraca, wnęka wypełniona płynem jest wypychana do otworu wylotowego, gdzie objętość wnęki kurczy się, ściskając płyn w celu zwiększenia ciśnienia, umożliwiając płynne odprowadzanie płynu.

To, co szczególnie podoba mi się w tym projekcie, to fakt, że nie wymaga on żadnych zaworów wlotowych ani ciśnieniowych. Zapewnia to nie tylko stabilny transfer o niskiej pulsacji – kluczowy dla wrażliwych procesów – ale także delikatnie obsługuje „delikatne” materiały wrażliwe na ścinanie, takie jak surowce biofarmaceutyczne, które mogą zawieść, jeśli zostaną poddane działaniu niewłaściwej siły. Oto praktyczna wskazówka dla Ciebie: odwrócenie kierunku rotora może zmienić kierunek ssania i tłoczenia. Ta niewielka operacja oszczędziła mi trudu kilkukrotnej zmiany konfiguracji całego sprzętu.

III. Podstawowe zalety (i niedoskonałe wady)

Na przestrzeni lat widziałem, że progresywne pompy komorowe w wielu sytuacjach przewyższają inne typy pomp, ale nie są one wszechmocne. Obiektywnie omówmy ich zalety i wady.

(I) Niezbędne podstawowe zalety

• Stabilny przepływ i łatwa regulacja:Ciasne dopasowanie wirnika i stojana zapewnia wyjątkowo równomierne zmiany objętości wnęki przy prawie pomijalnych wahaniach przepływu. W przeciwieństwie do pomp odśrodkowych nie wymaga dodatkowych zaworów, aby zapewnić stabilny przepływ liniowy, dzięki czemu szczególnie nadaje się do scenariuszy wymagających precyzji, takich jak produkcja chemiczna. Co więcej, natężenie przepływu jest bezpośrednio powiązane z prędkością wirnika — regulacja wydajności jest tak prosta, jak obrócenie pokrętła. Używałem go do kontrolowania przepływu podczas produkcji seryjnej i nigdy nie miałem żadnych wadliwych produktów z powodu odchyleń przepływu.
• Jednolite ciśnienie wyjściowe:Podczas przenoszenia płyn jest wyciskany delikatnie i w sposób ciągły, bez nagłych skoków ciśnienia. Nigdy nie miałem problemów z używaniem go do transportu „drażliwych” mediów wrażliwych na nacisk, takich jak roztwory polimerowe o dużej lepkości.
• Doskonała zdolność samozasysania:Nie jest wymagane wstępne zalewanie — po uruchomieniu może bezpośrednio pobierać płyn ze zbiornika, a maksymalna wysokość ssania wynosi do 8,5 metra słupa wody. Jest to znacznie lepsze rozwiązanie niż pompy nurnikowe, szczególnie w oczyszczalniach ścieków, gdzie często uruchamiamy i zatrzymujemy pompy. Po przejściu na progresywne pompy komorowe czas przygotowania naszego zespołu skrócił się o połowę.
• Wszechstronna obsługa płynów:Z łatwością radzi sobie z płynami o dużej lepkości (transportowałem dżem i syrop czekoladowy), ropą naftową zawierającą piasek, zawiesinami ściernymi i żrącymi chemikaliami. Przewyższa pompy membranowe w transporcie mieszanin gazowo-stałych i nie dorównuje pompom zębatym w transporcie lepkich płynów. Kiedyś używałem go do transportu szlamu zawierającego cząstki wielkości piłki golfowej bez ani jednego zatoru.
• Transfer o niskim ścinaniu w celu ochrony materiałów:Jego konstrukcja minimalizuje siłę ścinającą, co jest „zbawicielem” dla przemysłu biofarmaceutycznego. Używałem go do transportu roztworów białek i substancji bioaktywnych, a działanie materiału nie uległo żadnemu pogorszeniu – czego nie może osiągnąć większość pomp.
• Zwarta konstrukcja i efektywność energetyczna:Zajmuje niewielką powierzchnię, co ułatwia instalację i konserwację. Dodatkowo jest bardzo energooszczędny; po wymianie na nią starych pomp w naszym zakładzie chemicznym koszty energii elektrycznej spadły o 15%.
• Dwufunkcyjna jako pompa dozująca:W przeciwieństwie do pomp nurnikowych, membranowych czy zębatych, jego precyzja jest wystarczająca do dozowania i napełniania środków chemicznych. Wcześniej używałem go do transportu odczynników w laboratorium, z precyzją kontrolowaną w granicach 1%, eliminując potrzebę stosowania dodatkowego sprzętu dozującego.

(II) Wady, na które należy zwrócić uwagę

• Wysoki koszt:Szczerze mówiąc, jego cena zakupu i koszty konserwacji są wyższe niż w przypadku prostszych pomp. Małe warsztaty mogą uznać to rozwiązanie za nieekonomiczne, ale w przypadku ciężkich warunków pracy jego trwałość może sprawić, że początkowa inwestycja będzie opłacalna.
• Wrażliwość na nadmierne cząstki stałe:Zbyt duża ilość cząstek stałych w medium spowoduje szybkie zużycie rotora i stojana. Kiedyś transportowałem nim ropę naftową o nadmiernej zawartości piasku i po sześciu miesiącach zepsuł się stojan. Lekcja: zawsze sprawdzaj zawartość cząstek stałych i w razie wątpliwości zainstaluj filtr.
• Bezwzględny brak pracy na sucho:Nawet jedna minuta pracy na sucho może spowodować przegrzanie i uszkodzenie wirnika i stojana. Mój kolega popełnił ten błąd – nie sprawdził poziomu płynu przed uruchomieniem – i spalił wirnik, co spowodowało cały dzień przestoju i znaczne koszty części zamiennych.
• Modyfikacja wymagana w przypadku scenariuszy wysokiego ciśnienia:Jest to najlepszy wybór w przypadku warunków pracy od niskiego do średniego ciśnienia, ale w przypadku przenoszenia wysokiego ciśnienia potrzebne są dodatkowe modyfikacje. Kiedyś próbowałem go użyć do przenoszenia pod wysokim ciśnieniem, ale wyciekł poważnie, dopóki nie zmodernizowaliśmy uszczelek i obudowy.
• Ryzyko kawitacji:Jeśli ciśnienie płynu jest niższe niż ciśnienie pary, nastąpi kawitacja — małe pęcherzyki pękają i uszkadzają części wewnętrzne. Spotkałem się z tym w scenariuszu przy niskim przepływie i w wirniku pojawiły się wżery. Później zainstalowanie ciśnieniowego zaworu bezpieczeństwa rozwiązało problem, ale była to kosztowna lekcja.

IV. Jak geometria wirnika i stojana wpływa na wydajność (moje kryteria wyboru)

Po latach doboru pomp stwierdziłem, że kluczem do dostosowania się do warunków pracy jest geometria wirnika i stojana.

Klasyfikacja typów pomp (Mój szybki przewodnik doboru)

• Pompy jednośrubowe:Wirnik jednogwintowy w połączeniu ze stojanem dwugwintowym – traktuję to priorytetowo do transportu płynów o dużej lepkości lub mediów zawierających cząstki stałe. Na przykład transport osadu w oczyszczalniach ścieków, gdzie jego zdolność zapobiegania zatykaniu jest doskonała.
• Pompy dwuślimakowe:Dwie przeciwbieżne i zazębiające się śruby – działają wyjątkowo płynnie i przy niskim poziomie hałasu. Używam go do transportu czystych lub lekko zanieczyszczonych olejów i chemikaliów, zapewniając czystość materiału, która jest kluczowa w zastosowaniach farmaceutycznych lub spożywczych.
• Pompy trójśrubowe:Jedna śruba napędowa i dwie napędzane – przepływ jest równomierny jak w pompie dozującej. Szczególnie nadaje się do transportu czystych płynów o niskiej lepkości, takich jak olej hydrauliczny i olej smarowy; Często używam go w układach smarowania obrabiarek i nigdy nie miałem problemów z niewystarczającym smarowaniem.

Podtypy geometrii (drobne szczegóły wpływające na wydajność)

Oprócz podstawowych typów pomp, subtelne korekty geometrii wirnika i stojana mogą przynieść znaczące zmiany:

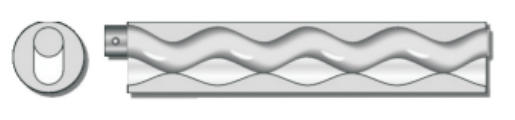

• Typ S: wyjątkowo stabilny transfer, kompaktowy wlot rotora i niskie wymagania dotyczące dodatniej wysokości ssania netto (NPSH). Zawsze wybieram tę opcję podczas transportu lepkich materiałów lub mediów o dużych cząstkach — koniec z problemem kawitacji i zatykania.

• Typ L: Dłuższa linia uszczelniająca pomiędzy wirnikiem a stojanem, co skutkuje wyższą wydajnością i dłuższą żywotnością. Ma zwartą konstrukcję, ale dużą przepustowość, odpowiednią do scenariuszy o wysokiej wydajności, w których koszty przestojów są wysokie.

• Typ D: Zwarta konstrukcja, niemal bezpulsacyjny transfer i wyjątkowo wysoka precyzja dozowania. Używam go w scenariuszach precyzyjnego dozowania chemikaliów — ustaw parametry i pozostaw je w spokoju, nie musisz się martwić o wahania przepływu.

• Typ P: Łączy dużą przepustowość z zwartą konstrukcją i dziedziczy długą linię uszczelniającą typu L. To moja „pompa uniwersalna” – zdolna zarówno do przenoszenia przy dużym przepływie, jak i precyzyjnego dozowania.

Ponadto nie można zignorować parametrów takich jak kąt pochylenia linii śrubowej, skok i profil zęba. Z mojego doświadczenia: im większy kąt linii śrubowej, tym większe natężenie przepływu, ale niższe ciśnienie; im mniejszy kąt linii śrubowej, tym wyższe ciśnienie, ale mniejsze natężenie przepływu. Jest to kompromis zależny od priorytetu warunków pracy. Potrzebujesz przetransportować dużą ilość lepkiego płynu? Wybierz duży kąt linii śrubowej; potrzebujesz wysokociśnieniowego transportu na duże odległości? Wybierz mały kąt linii śrubowej.

V. Wskazówki dotyczące wyboru i konserwacji (Mój „Przewodnik dotyczący unikania pułapek” oparty na doświadczeniu)

(I) Wybierz odpowiednią pompę, aby uniknąć objazdów

Wybór pompy (w tym dopasowanie wirnika i stojana) ma kluczowe znaczenie dla dopasowania warunków pracy. Oto doświadczenie, które zdobyłem po wpadnięciu w niezliczone pułapki:

• Media o dużej lepkości:Wybierz pompę jednoślimakową, a wirnik musi być wykonany z chromowanej stali nierdzewnej lub stopu odpornego na zużycie. Zaufaj mi, wybór zwykłych materiałów w celu zaoszczędzenia pieniędzy będzie skutkować częstą wymianą części w późniejszym czasie, co będzie uciążliwe.
• Media zawierające cząstki stałe:Pompa jednośrubowa połączona ze specjalnym gumowym stojanem (odpornym na zużycie i korozję). Wcześniej do przenoszenia osadu używałem zwykłego gumowego stojana, który zepsuł się po 3 tygodniach; przejście na specjalną formułę trwało 8 miesięcy przed wymianą.
• Wysokie wymagania dotyczące stabilności przepływu/ciśnienia:Wybierz pompę dwuślimakową lub trójślimakową. W przypadku wrażliwych procesów zaleta niskiej pulsacji jest warta dodatkowych kosztów.

Kluczowy jest również wybór materiału stojana: kauczuk nitrylowy (NBR) dla mediów na bazie oleju, EPDM dla środowisk o wysokiej temperaturze i fluorokauczuk (FKM) dla mediów korozyjnych. Jeśli transportujesz wysoce korozyjne płyny, takie jak mocne kwasy lub rozpuszczalniki, nie wahaj się wybrać wirnika Hastelloy – choć drogi, jest on znacznie trwalszy niż zwykłe metale i wytrzymuje kilka lat dłużej.

(II) Właściwa konserwacja zapewniająca dłuższą żywotność

Właściwa konserwacja jest kluczem do trwałości pompy. Oto moja codzienna pielęgnacja:

• Regularna kontrola zużycia:Stojany są z biegiem czasu podatne na zmęczenie sprężyste. Jeśli zauważysz zmniejszone ssanie pompy, zwiększony wyciek lub głośniejszą pracę, natychmiast wymień stojan – nie czekaj, aż ulegnie całkowitej awarii, ponieważ do tego czasu może to mieć wpływ również na wirnik. W przypadku pomp pracujących z dużą częstotliwością sprawdzam stojan co miesiąc.
• Surowo zabraniaj pracy na sucho i przeciążania:Uruchomienie i wyłączenie musi być zgodne z procedurami. Zamontowaliśmy na pompach urządzenia blokujące, które automatycznie wyłączają się w przypadku zbyt niskiego poziomu cieczy i nie odnotowano już przypadków przepalenia wirnika.
• Utrzymuj media w czystości:Zainstaluj filtr o wielkości co najmniej 20 mesh na wlocie i czyść go co tydzień. Nawet drobne cząstki mogą z czasem zużywać wirnik i stojan.
• Zmniejsz prędkość podczas transportu lepkich płynów:Używanie dużej prędkości do transportu mediów o dużej lepkości „niszczy” stojan. Zwykle zmniejszam prędkość o 30–40% — choć wolniej, pozwala to zaoszczędzić dużo pieniędzy na wymianie części.
• Zainstaluj urządzenia zabezpieczające:Warto zainstalować przełączniki ciśnienia, czujniki poziomu cieczy i monitory wibracji. Miałem kiedyś pompę z nietypowymi wibracjami; monitor zaalarmował mnie z wyprzedzeniem i na czas wymieniłem zużyty rotor, unikając poważniejszych uszkodzeń.

VI.Teffiko: Niezawodna marka pomp, której ufam

Po tych wszystkich latach głęboko rozumiem, że wirnik i stojan stanowią rdzeń progresywnych pomp komorowych – a Teffiko rozumie to lepiej niż większość marek.
