Energooszczędna renowacja starych pomp odśrodkowych

Większość starychpompy odśrodkowezużywają dużo energii — głównie dlatego, że ich części zużywają się od lat, a system po prostu nie jest odpowiednio skonfigurowany. Rzecz jednak w tym, że jeśli będziesz trzymać się idei „modernizacji podstawowych komponentów + optymalizacji dopasowania systemu”, postępować krok po kroku zgodnie ze standardowymi procedurami i właściwie weryfikować wyniki, na pewno zmniejszysz zużycie energii i wydłużysz żywotność sprzętu. Zaufaj mi, wielokrotnie widziałem tę pracę ze starymi pompami.

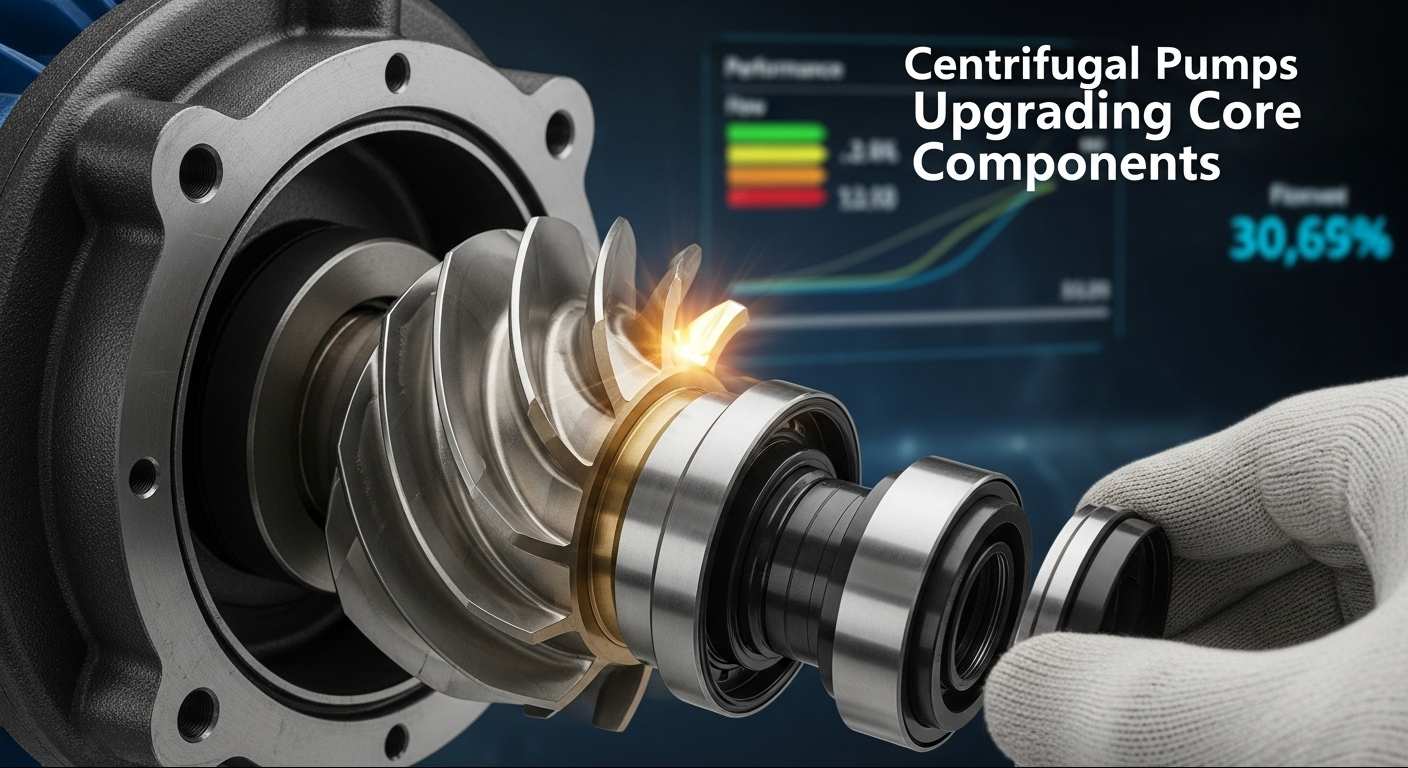

I. Uaktualnianie podstawowych komponentów

Zużyte części rdzenia są największym winowajcą wysokich rachunków za energię. Skoncentruj się na nich, a szybko zauważysz ulepszenia – nie musisz tego nadmiernie komplikować.

• Optymalizacja wirnika: Po pierwsze, wybierz energooszczędne wirniki o sprawności hydraulicznej przekraczającej 85%. Wybierz stal nierdzewną lub materiał odporny na zużycie w zależności od tego, co pompujesz; jeśli w medium jest grudka, najlepszym rozwiązaniem będą otwarte wirniki. Podczas wymiany zachowaj odstęp między wałem a otworem wirnika na poziomie około 0,02 do 0,05 milimetra – nie zgaduj, użyj szczelinomierza, jeśli taki posiadasz. Po zainstalowaniu obróć go ręcznie, aby upewnić się, że obraca się płynnie, bez drgań i zadrapań.
• Modernizacja uszczelnienia: wyrzuć starą uszczelkę opakowania i zamień ją na mechaniczną — dzięki temu wycieki będą mniejsze niż 5 mililitrów na godzinę, co całkowicie zmieni zasady gry. Przed montażem wytrzyj powierzchnię uszczelniającą do czysta – nawet drobne zadrapania mogą powodować wycieki. Upewnij się, że pierścienie obrotowe i nieruchome są również idealnie równoległe. Wybierz materiał w oparciu o temperaturę medium: na przykład węglik krzemu doskonale sprawdza się w przypadku wysokich temperatur. I nie dokręcaj sprężyny zbyt mocno — po prostu dopasuj ją, aż będzie dobrze dopasowana, a nie napięta.
• Ulepszanie łożysk: Wymień stare łożyska na łożyska kulkowe zwykłe lub wałeczkowe o niskim tarciu — zmniejszą one współczynnik tarcia o 30% lub więcej. Podczas ich montażu upewnij się, że tolerancja została sprawdzona (widziałem, że ludzie to pomijali i później tego żałowali). Napełnij łożysko smarem, ale nie za dużo — wystarczy 1/3 do 1/2 przestrzeni wewnętrznej. Jeśli go przepełnisz, temperatura gwałtownie wzrośnie. Miej na nią oko podczas biegu — powinna utrzymywać się poniżej 70 ℃.
• Modernizacja silnika: Wymień dowolny stary silnik o klasie efektywności energetycznej III lub niższej na silnik o wysokiej wydajności IE3 lub lepszy. Upewnij się, że moc silnika odpowiada mocy pompy i dokładnie sprawdź wymiary montażowe oraz średnicę wału — nie ma nic bardziej frustrującego niż zakup niepasującego silnika. Kroki są proste: odetnij zasilanie i odłącz przewody → wyciągnij stary silnik → włóż nowy → podłącz go i przetestuj. Aha, i nie zapomnij sprawdzić równowagi trójfazowej podczas testowania – niezrównoważone fazy szybko zniszczą silnik.

II. Optymalizacja dopasowania systemu: poprawianie ogólnego obrazu

Samo uaktualnienie jednej części nie spowoduje problemu. Aby naprawdę zwiększyć wydajność, potrzebujesz zsynchronizowanej pracy całego systemu — pomyśl o tym jak o tuningu samochodu, a nie tylko o zmianie opon.

• Adaptacja rurociągu: Spróbuj ograniczyć kolanka i zawory – to one stanowią główny opór. Jeśli to możliwe, używaj delikatnych zakrętów pod kątem 90° zamiast ostrych kątów prostych. Oblicz średnicę rury na podstawie prędkości przepływu 1-2 metrów na sekundę; za mały i to jak ssanie przez słomkę, za duży i marnujesz energię. Napraw nieszczelności od razu (nawet małe się kumulują) i wymień rury, które wyglądają na zardzewiałe lub zużyte — po prostu czekają, aż ulegną awarii.
•
  Kalibracja warunków pracy: Zainstaluj przepływomierz i manometr w celu zebrania danych, a następnie porównaj je z parametrami znamionowymi pompy. Jeśli przepływ jest zbyt duży, użyj konwersji częstotliwości lub nieco przytnij wirnik — nie ma potrzeby wymiany całości. Jeśli głowica jest wyłączona, wymień wirnik lub wyreguluj opór rurociągu. Celem jest utrzymanie pracy pompy w strefie wysokiej wydajności, która wynosi od 70% do 110% jej parametrów znamionowych. Od lat widziałem pompy pracujące daleko poza tym zakresem – całkowity pobór energii.
• Regulacja zaworów: Wymień stare zawory na energooszczędne, takie jak zawory kulowe lub przepustnice. Nie pozostawiaj zaworów częściowo otwartych w celu dławienia przez dłuższy czas – to ogromna strata energii. Użyj automatycznego sterowania, aby dostosować otwarcie zaworu w miarę zmiany przepływu – w ten sposób zawsze jest on zoptymalizowany. Dodaj zawór zwrotny, aby zapobiec przepływowi zwrotnemu (musiałem naprawić wiele systemów, w których tego brakowało) i filtr zapobiegający przedostawaniu się zanieczyszczeń do pompy — pozwala to uniknąć ciągłych napraw.
• Połączenie wielu pomp: W przypadku konfiguracji pomp równoległych lub szeregowych należy zastosować sterowanie PLC — automatycznie uruchamia i zatrzymuje pompy w oparciu o całkowity przepływ. Moja ulubiona konfiguracja dla systemów równoległych to „pompa główna + pompa pomocnicza”: uruchamiaj pompę pomocniczą przy niskim obciążeniu i obie razem, gdy jest zajęta. Dzięki temu pojedyncze pompy nie są przeciążone ani nie działają nieefektywnie — uwierz mi, to lepsze od ręcznego włączania i wyłączania.

III. Praktyczny proces: trzymanie się standardów (ale zachowanie realności)

Postępuj zgodnie z procesem „diagnoza – projektowanie – budowa – kontrola”, a zapewnisz bezpieczeństwo i wydajność. Nie potrzeba wymyślnego żargonu – wystarczy zdrowy rozsądek.

• Kontrola wstępna: Zacznij od pomiaru kluczowych parametrów, takich jak natężenie przepływu, wysokość podnoszenia i moc silnika. Sprawdź, czy nie są zużyte wirniki, nieszczelne uszczelki i luźne części. Należy także szukać ukrytych problemów, takich jak opór rurociągu lub niedopasowane warunki pracy — łatwo je przeoczyć, ale powodują duże problemy. Napisz prosty raport diagnostyczny — nie musisz go wymyślać, po prostu zanotuj, co jest nie tak, a co wymaga naprawy.
• Projekt schematu: Skorzystaj z raportu diagnostycznego, aby wybrać właściwe części. Sporządź szczegółowy plan renowacji rurociągów i kalibracji parametrów. Przeanalizuj liczby: budżet, oczekiwane oszczędności energii i harmonogram. I nie zapomnij zaplanować tymczasowego zaopatrzenia w wodę na czas budowy — widziałem, jak projekty opóźniały się o tygodnie, ponieważ było to namysłem.
• Budowa na miejscu: Przed rozbieraniem czegokolwiek na części należy odłączyć zasilanie, zamknąć zawory i spuścić medium z pompy – bezpieczeństwo jest najważniejsze. Użyj odpowiednich narzędzi do usunięcia części; nie rób nic na siłę (próbując to przyspieszyć, połamałem śruby). Zainstaluj części w kolejności: najpierw wewnętrzne, potem zewnętrzne; najpierw podstawowe komponenty, potem części pomocnicze. Precyzja ma tutaj znaczenie — jeśli coś jest nie tak choćby trochę, pompa nie będzie działać prawidłowo. Najpierw przetestuj go pusty, aby upewnić się, że działa stabilnie, następnie uruchom go pod obciążeniem, dostosuj do strefy o wysokiej wydajności i zanotuj dane. Wskazówka dla profesjonalistów: rób zdjęcia podczas instalacji — oszczędzisz sobie późniejszych kłopotów, jeśli coś będzie wymagało rozwiązywania problemów.
• Kontrola bezpieczeństwa: przeszkol swoją załogę przed rozpoczęciem — nikt nie powinien jej pilnować. Umieść znaki ostrzegawcze, rozdaj sprzęt ochronny i upewnij się, że wszyscy znają ryzyko. Prace na dużych wysokościach wymagają pasów bezpieczeństwa, prace elektryczne wymagają certyfikowanego elektryka, a ciężkie części wymagają odpowiedniego sprzętu do podnoszenia. Poproś kogoś o nadzór przez cały czas — wypadki zdarzają się, gdy ludzie popadają w samozadowolenie.

IV. Weryfikacja efektu: upewnienie się, że to rzeczywiście działa

Remontu nie kończy się po zamontowaniu ostatniej części – trzeba udowodnić, że oszczędza to energię. Nie pomijaj tego kroku!

• Testowanie efektywności energetycznej: Użyj przepływomierza, manometru i analizatora mocy, aby zmierzyć natężenie przepływu, wysokość podnoszenia i moc. Wykonaj wiele odczytów w różnych warunkach pracy – niskie obciążenie, duże obciążenie, normalne obciążenie – i porównaj je z stanem sprzed renowacji. Chcesz co najmniej 10% wzrostu wydajności; jeśli dostajesz mniej, coś jest nie tak (prawdopodobnie niedopasowana część lub przeoczony wyciek).
• Kalkulacja korzyści: Porównaj rachunki za prąd przed i po, aby zobaczyć, ile oszczędzasz rocznie. Dodaj całkowity koszt renowacji, aby obliczyć okres zwrotu inwestycji – rozsądny jest okres od 1 do 3 lat. Nie zapomnij także o korzyściach pośrednich: mniejszej liczbie napraw, dłuższej żywotności sprzętu i krótszych przestojach. Miałem klienta, który po renowacji trzech pomp zaoszczędził 120 tys. juanów rocznie na samej energii elektrycznej – zwrot kosztów wyniósł zaledwie 1,8 roku.
• Monitorowanie długoterminowe: utwórz dziennik konserwacji — nic nadzwyczajnego, po prostu notatnik lub arkusz kalkulacyjny. Testuj pompę co miesiąc przez pierwsze trzy miesiące, a następnie co kwartał. Regularnie czyść wirnik, sprawdzaj uszczelki i smaruj łożyska. Drobne prace konserwacyjne pozwalają teraz zaoszczędzić na późniejszych dużych naprawach.
• Zgodność z akceptacją: Postępuj zgodnie z zasadami zawartymi w „Granicach efektywności energetycznej i klasach efektywności energetycznej dla pomp odśrodkowych”. Zbierz wszystkie dokumenty: raport diagnostyczny, plan renowacji, dane z testów i dzienniki konserwacji. Musisz udowodnić, że każdy krok został wykonany prawidłowo – ma to kluczowe znaczenie w przypadku audytów lub w przypadku konieczności rozwiązywania problemów.

V. Referencyjne przypadki renowacji i wskazówki dotyczące konkretnych scenariuszy

(1) Typowa historia sukcesu

Zakład chemiczny miał trzy stare pompy odśrodkowe, które pracowały przez ponad 10 lat. Mieli zużyte wirniki i nieefektywne silniki, zużywając o 25% więcej energii niż średnia w branży. Oto co zrobiliśmy: ① Wymieniliśmy wirniki o wysokiej wydajności i silniki IE4; ② Zoptymalizowano średnicę rury i dodano urządzenia do konwersji częstotliwości; ③ Ustaw miesięczny harmonogram konserwacji. Wyniki? Każda pompa zużywała o 30% mniej energii elektrycznej, oszczędzając 120 tys. juanów rocznie. Zwrot nakładów wyniósł 1,8 roku, wibracje spadły z 6,5 mm/s do 2,3 mm/s, a żywotność pomp ma potrwać kolejne 5 lat. Całkowita wygrana.

(2) Wskazówki dotyczące różnych scenariuszy

• Przemysł chemiczny: Większość mediów jest żrąca lub zawiera zanieczyszczenia. Priorytetowo traktuj wirniki odporne na korozję (Hastelloy świetnie się sprawdza) i uszczelki o wysokiej wytrzymałości. A z miłości do wydajności, utrzymuj filtry w czystości — brud w pompie to wyrok śmierci dla części.
• Zaopatrzenie w wodę: Natężenia przepływu gwałtownie się wahają. Użyj „konwersji częstotliwości + połączenia wielu pomp”: uruchom jedną pompę z niską częstotliwością poza godzinami szczytu i połącz je w godzinach szczytu. Zmniejsza to straty spowodowane dławieniem – ogromne w przypadku systemów wodnych.
• Energetyka: Wysoka temperatura i ciśnienie są wszędzie. Zmień łożyska i uszczelnienia mechaniczne na odporne na wysokie temperatury — utrzymuj temperaturę łożysk poniżej 65 ℃. Należy także odpowiednio zaizolować rury – utrata ciepła to ciche marnowanie energii.

VI. Wskazówki dotyczące długoterminowej konserwacji i oszczędzania energii

Renowacja nie jest sprawą jednorazową – musisz na bieżąco przeprowadzać konserwację, aby utrzymać oszczędności energii.

1.Regularne inspekcje:Co tydzień sprawdzaj szczelność uszczelek, temperaturę łożysk i wibracje. Czyść filtry co miesiąc — zatkane filtry zmniejszają wydajność. Testuj natężenie przepływu, wysokość podnoszenia i inne parametry co kwartał. Wychwytuj problemy wcześnie, w przeciwnym razie zamienią się one w duże i kosztowne problemy.

2.Standaryzowane działanie:Zapisz proste procedury operacyjne — bez potrzeby posługiwania się językiem prawniczym. Powiedz swojej załodze, aby unikała nadmiernego ciśnienia lub nadmiernego przepływu i zakazała „pracy na biegu jałowym” lub „blokowania ciśnienia” – te szybko niszczą części. Widziałem pompy niszczone od miesięcy, ponieważ operatorzy szli na skróty.

3. Szkolenie personelu:Regularnie szkol swój personel konserwacyjny. Naucz ich podstaw energooszczędnego remontu, monitorowania parametrów i postępowania w sytuacji awaryjnej. Nie potrzebujesz ekspertów, tylko ludzi, którzy znają pompy od podszewki.

4. Zarządzanie danymi:Skonfiguruj bazę danych zużycia energii. Porównaj miesięczne i kwartalne zużycie, dowiedz się, dlaczego się zmienia (zmiany sezonowe? wycieki?) i odpowiednio dostosuj. Dane nie kłamią — wykorzystaj je, aby zachować optymalizację.
