Jak odczytać schemat widma typu pompy: przewodnik krok po kroku

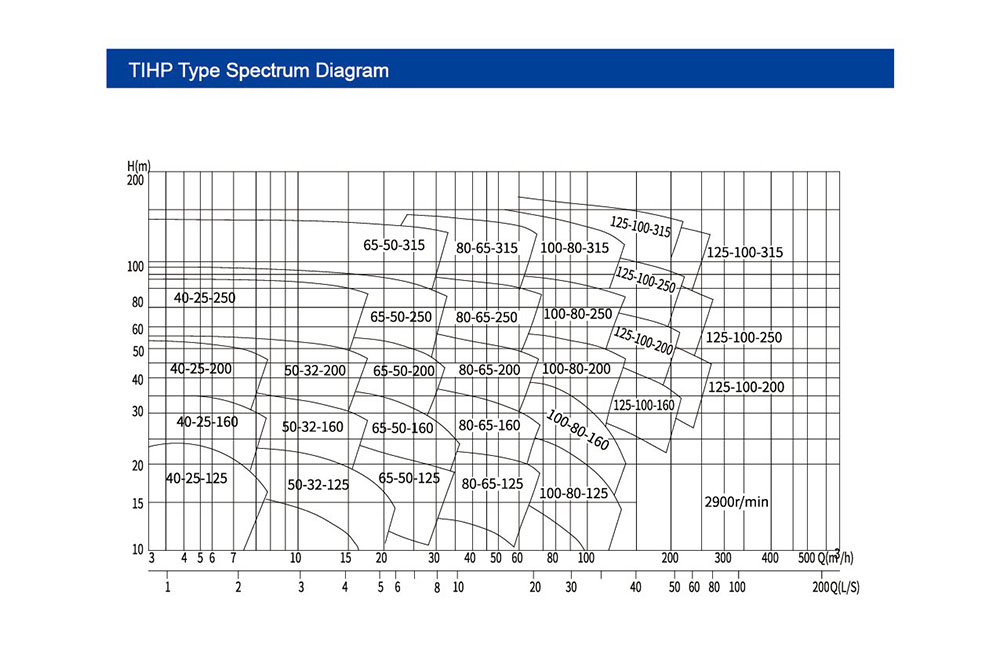

Ⅰ. Jak odczytać ten schemat widma typu pompy

1. Interpretacja osi

• Oś pozioma (oś x): reprezentuje szybkość przepływu (q) w metrach sześciennych na godzinę (m3/h), wzrasta od lewej do prawej.
• Oś pionowa (oś y): reprezentuje głowę (h) w metrach (m), wzrasta od dołu do góry.

Ⅱ. Krzywe i strefy

Schemat zawiera wiele krzywych i stref, z których każda reprezentuje określony model pompy. Na przykład „40-25-125” i „50-32-160” oznaczają różne modele pomp.

• Punkty w krzywych: Każdy punkt na krzywej wskazuje wartość głowy modelu przy określonym natężeniu przepływu. Na przykład w strefie „40-25-125” seria punktów pokazuje głowę przy różnych prędkościach przepływu dla tego modelu.

Ⅲ. Kluczowe kroki: punkt pracy i wybór

1. Określ wymagane parametry: Wyjaśnij prędkość przepływu projektowego (Q₀) i głowę projektową (H₀). Na przykład fabryka potrzebuje pompy do transportu 100 m³/h w wysokości 80 m.
2. Znajdź punkt pracy: Znajdź Q₀ na osi x i h₀ na osi y; Ich skrzyżowanie jest punktem pracy. Jeśli ten punkt mieści się w strefie wielokątnej modelu, ten model teoretycznie spełnia ten wymóg.
3. Przykład: Dla Q = 80 m3/h i H = 80 m, sprawdź, czy punkt leży w strefach takich jak „100-80-250”, aby ocenić przydatność.

Priorytetyzuj strefę o wysokiej wydajności: jeśli strefa ma gęstsze krzywe lub cieniowanie (oznaczone na niektórych schematach), wskazuje zakres wysokiej wydajności (wydajność ≥80%). Wybierz modele, których punkty pracy należą do tej strefy dla optymalnych oszczędności energii.

Ⅳ. Prędkość obrotowa i dodatkowe informacje

Notacja „2900 r/min” w prawym dolnym rogu oznacza prędkość znamionową pomp w tym spektrum (standardowa prędkość dla pomp napędzanych silnikiem). W przypadku różnych prędkości (np. 1450 r/min) użyj prawa podobieństwa, aby przekonwertować wydajność:

• Szybkość przepływu jest proporcjonalna do prędkości.
• Głowa jest proporcjonalna do kwadratu prędkości.

Ⅴ. Logika szybkiego wyboru

1. Zidentyfikuj wymagania Q i H, a następnie znajdź odpowiednią strefę modelu.
2. Priorytetyzuj modele z punktami roboczymi w pobliżu centrum stref (obszar o wysokiej wydajności).
3. Zwróć uwagę na średnice wlotu/wylotu modelu (np. 40, 50 mm), aby zapewnić kompatybilność z rurociągami.

Ⅵ. O pompach Teffiko

Podsumowując, schemat spektrum typu pompy TIHP 5. generacji Teffiko wyjaśnia obowiązujące warunki pracy i strefy o wysokiej wydajności poprzez współrzędne, strefy modelu i krzywych wydajności. Możesz szybko wybrać modele, dopasowując parametry do stref. W przypadku pytań dotyczących interpretacji krzywej, adaptacji stanu pracy lub niestandardowych rozwiązań profesjonalny zespół techniczny Teffiko zapewnia precyzyjne wytyczne, symulację wydajności i obsługę instalacji. Odwiedzaćwww.teffiko.comlub e -mailsales@teffiko.comAby zoptymalizować transport płynów przemysłowych.
