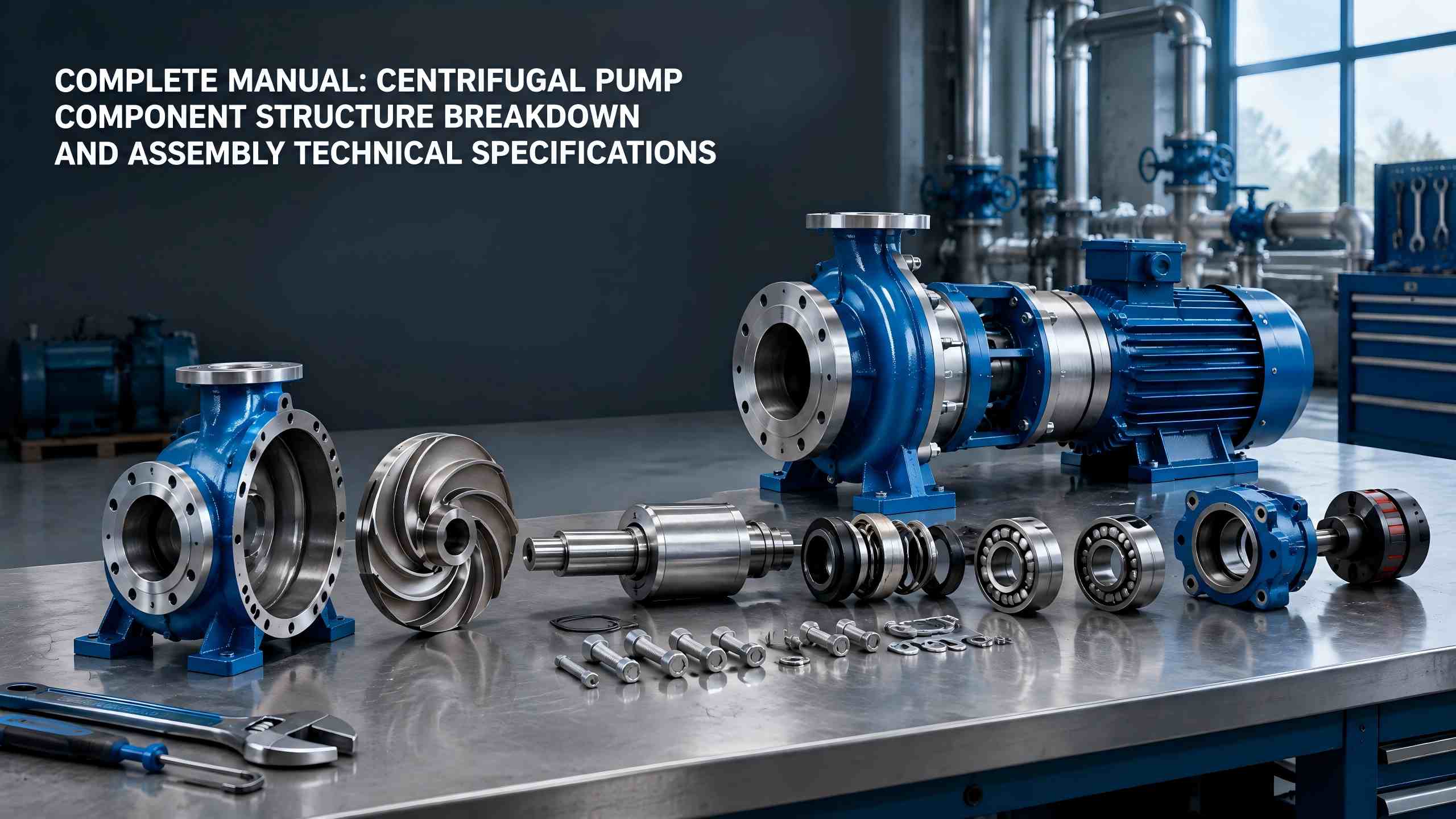

Podział i montaż elementów pompy odśrodkowej. Specyfikacje techniczne

Pompy odśrodkowesą szeroko stosowane w przemysłowych instalacjach wodociągowo-drenażowych, HVAC, transporcie płynów chemicznych, wodociągach komunalnych i innych dziedzinach. W niniejszym dokumencie szczegółowo wyjaśniono budowę i funkcje głównych komponentów, zespołów uszczelniających i akcesoriów pomocniczychTeffikopompy odśrodkowe. Zapewnia również pełne przygotowania przed montażem, standardowe procedury i wymagania techniczne, aby pomóc użytkownikom zmniejszyć liczbę awarii sprzętu u źródła.

I. Zespoły uszczelniające i zabezpieczające pompy odśrodkowe

Zespoły uszczelniające i zabezpieczające decydują o szczelności, stabilności działania i żywotności pomp wodnych. Obejmują one głównie elementy uszczelniające, łożyska, obudowy łożysk i inne części i służą jako krytyczne elementy zapobiegające wyciekom wody, nietypowemu hałasowi, wibracjom i awariom związanym z zatarciem.

Uszczelnienia mechaniczne i uszczelnienia opakowań

Typowe konstrukcje uszczelniające do pomp odśrodkowych można podzielić na dwie kategorie: uszczelnienia mechaniczne i uszczelnienia uszczelnień. Uszczelnienie mechaniczne składa się z pierścienia obrotowego, pierścienia stacjonarnego, sprężyn i pierścieni uszczelniających. Jego powierzchnie czołowe są dokładnie dopasowane, aby zapewnić prawie zerową szczelność, a także odporność na zużycie i wysoką temperaturę, dzięki czemu nadają się do pracy w przemysłowych warunkach wysokiego ciśnienia i dużych prędkości.

Do uszczelnień opakowań stosuje się elastyczne wypełniacze z grafitu i PTFE. Charakteryzując się prostą konstrukcją, łatwą konserwacją i niskim kosztem, są one najczęściej stosowane w cywilnych pompach wody i małych niskociśnieniowych pompach odśrodkowych. Ich wadą jest niewielkie przenikanie wody podczas pracy, wymagające okresowego dokręcania lub wymiany uszczelnienia.

Łożyska i obudowy łożysk

Łożyska wspomagają szybkie obroty wału pompy, zmniejszają opór tarcia mechanicznego i zapewniają płynną, pozbawioną przesunięć i drgań pracę wału. Obudowa łożyska pełni rolę osłony ochronnej dla łożysk. Przechowuje wewnętrznie olej i smar, zapewniając ciągłe smarowanie i odprowadzanie ciepła z łożysk, zapobiegając przegrzaniu, wypaleniu i zatarciu łożyska podczas szlifowania na sucho.

II. Auxiliary Matching Assemblies for Centrifugal Pumps

Zespoły pomocnicze nie realizują bezpośrednio pracy płynowej, jednakże gwarantują bezpieczną, stabilną i standardową pracę całego urządzenia i stanowią nieodzowną część pełnego układu pompy odśrodkowej.

• Kołnierze wlotowe i wylotowe: Realizują standardowe połączenie pomiędzy pompą wodną a rurociągami, zapewniają szczelność połączeń i zapobiegają przesiąkaniu wody i wyciekom powietrza.
• Podstawa i sprzęgło: Podstawa zabezpiecza całe urządzenie i redukuje wibracje podczas pracy; sprzęgło łączy wał pompy i wał silnika, aby uzyskać synchroniczne przenoszenie mocy.
• Zawór spustowy i zawór spustowy powietrza: Uwolnienie powietrza przy uruchomieniu eliminuje blokowanie powietrza i kawitację; drenaż przy wyłączeniu zapobiega zamarzaniu i korozji, chroniąc elementy wewnętrzne.

III. Pre‑Assembly Preparations for Centrifugal Pumps

Jakość montażu pomp odśrodkowych ma bezpośredni wpływ na wydajność eksploatacyjną i żywotność. Przed formalnym montażem należy przeprowadzić znormalizowane przygotowania, aby uniknąć nieprawidłowego montażu, montażu brakujących części i montażu niezgodnego z wymaganiami.

•  Dokładnie zapoznaj się z dokumentacją techniczną: Przeczytaj uważnie instrukcję pompy odśrodkowej, rysunki montażowe i wymagania dotyczące parametrów technicznych oraz zapoznaj się z budową urządzenia i standardami montażu.
•  Główne kryteria jakości komponentów: Wyjaśnij standardy akceptacji dla każdego komponentu pompy odśrodkowej i potwierdź, że części są wolne od deformacji, pęknięć, zużycia i korozji.
•  Inwentaryzacja i kontrola części: Sprawdź wszystkie komponenty jeden po drugim, aby upewnić się, że akcesoria są kompletne, zgodne ze specyfikacjami i kwalifikowaną jakością, a także zabraniaj instalowania wadliwych części.
•  Przygotuj narzędzia i przyrządy pomiarowe: Przygotuj wcześniej sprzęt montażowy i pomiarowy, w tym klucze, suwmiarki, poziomice i narzędzia do wyrównywania, aby zagwarantować dokładność montażu.
•  Przygotuj materiały eksploatacyjne: Przygotuj olej smarowy, smar, uszczelnienie, uszczelki i inne materiały eksploatacyjne, aby spełnić wymagania dotyczące smarowania i uszczelnienia podczas montażu.

IV. Standardowa sekwencja montażu pomp odśrodkowych

Pompy odśrodkowe różnych modeli różnią się nieznacznie konstrukcją i kolejnością montażu. Wyciągana z tyłu pompa odśrodkowa typu IS, która ma najszersze zastosowanie, wykorzystuje uniwersalne w branży procedury montażu. Konkretne kroki są następujące:

1. Zmontuj zespoły łożysk: Zamontuj łożyska dokładnie w wyznaczonych miejscach na wale pompy, upewniając się, że są całkowicie osadzone i elastycznie się obracają.

2. Zmontować zespół wału pompy: Włożyć wał pompy wraz z zamontowanymi łożyskami do korpusu pompy jako całość, zapewniając płynny obrót bez zakleszczenia.

3. Zamocuj obudowę pompy i ramę: Zamontuj i zabezpiecz całą obudowę pompy na ramie urządzenia, upewniając się, że korpus pompy jest ustawiony poziomo, stabilnie i bez drgań.

4. Zamontuj pokrywę pompy i wirnik: Zamontuj wstępnie pokrywę pompy na miejscu wału pompy, a następnie przymocuj wirnik, aby zapewnić pewne zamocowanie wirnika i równomierne odstępy.

5. Zintegrować i przymocować całą jednostkę: Dokładnie docisnąć i zablokować pokrywę pompy i obudowę pompy, a następnie przymocować cały korpus pompy do podstawy urządzenia.

6. Wykończenie wyglądu: Usuń zanieczyszczenia i plamy z całego urządzenia, sprawdź integralność wyglądu i zakończ ogólne prace porządkowe.

7. Osiowanie i kalibracja sprzęgła: Zakończ instalację sprzęgieł silnika i korpusu pompy, wykonaj korekcję współosiowości, aby zapewnić dokładność przekładni.

V. Podstawowe wymagania techniczne dotyczące zespołu pompy odśrodkowej

Po zakończeniu montażu należy przeprowadzić ścisłą kontrolę i odbiór zgodnie ze standardami technicznymi, aby zapewnić prawidłowe działanie sprzętu. Podstawowe kryteria akceptacji są wymienione poniżej:

•  Elastyczny obrót całego urządzenia: Delikatnie obróć ręcznie korpus pompy i wał obrotowy. Jednostka powinna obracać się płynnie i równomiernie, bez zakleszczeń i dźwięków tarcia mechanicznego.
•  Brak luzu na wale pompy: Wał pompy nie może wykazywać wyraźnych przemieszczeń osiowych ani promieniowych, z zachowaniem odpowiednich luzów, luzów ani drgań.
•  Kwalifikowana współosiowość sprzęgła: Odchylenie współosiowe pomiędzy półsprzęgłem pompy a półsprzęgłem silnika powinno być zgodne z parametrami technicznymi sprzętu, aby uniknąć wibracji, nietypowego hałasu i zużycia spowodowanego pracą mimośrodową.
•  Standardowe napełnianie smarem: Napełnij łożyska i części przekładni odpowiednią ilością oleju smarowego i smaru. Utrzymuj odpowiednią ilość oleju, aby zapobiec suchemu szlifowaniu spowodowanemu niedoborem oleju lub gromadzeniem się pyłu w wyniku nadmiernego przelewania się oleju.

Streszczenie

Elementy pompy odśrodkowej stanowią podstawę działania sprzętu. Wirniki, korpusy pomp, wały pomp, elementy uszczelniające, łożyska i inne części spełniają odpowiednie funkcje i współpracują ze sobą, decydując o wydajności i żywotności pompy. Tymczasem ustandaryzowane przygotowania do montażu wstępnego, zgodne sekwencje montażu i rygorystyczne standardy akceptacji montażu są kluczem do uniknięcia awarii sprzętu, zwiększenia wydajności operacyjnej i wydłużenia żywotności sprzętu. Opanowanie konstrukcji komponentów i technik montażuTeffikopompy odśrodkowe służą jako podstawowa podstawa do obsługi sprzętu, uruchamiania instalacji i rozwiązywania problemów.

Aby poznać więcej szczegółówPompa odśrodkowa Teffikoczęści, zapoznaj się z tym artykułem:

[Lista części pompy odśrodkowej: zwięzły przewodnik po kluczowych komponentach, takich jak wirniki, tuleje i wały]
