Obliczanie geometrycznej wysokości ssania Hg pompy odśrodkowej: wzory, procedury, przypadki i przewodnik dotyczący unikania pułapek

Obliczanie geometrycznej wysokości ssania Hg apompa odśrodkowajest podstawową procedurą przy projektowaniu instalacji pomp. Od niego bezpośrednio zależy, czy wystąpi kawitacja, czy pompa będzie stabilnie pobierać wodę i czy będzie mogła wydajnie pracować przez długi czas. Wiele usterek, takich jak niewystarczający wydatek wody, głośny hałas i wibracje, uszkodzenia wirnika i częste awarie sprzętu, wynika głównie z błędnych obliczeń geometrycznej wysokości ssania Hg lub nadmiernej wysokości montażu.

I. Co jestPompa odśrodkowaGeometryczna wysokość ssania Hg?

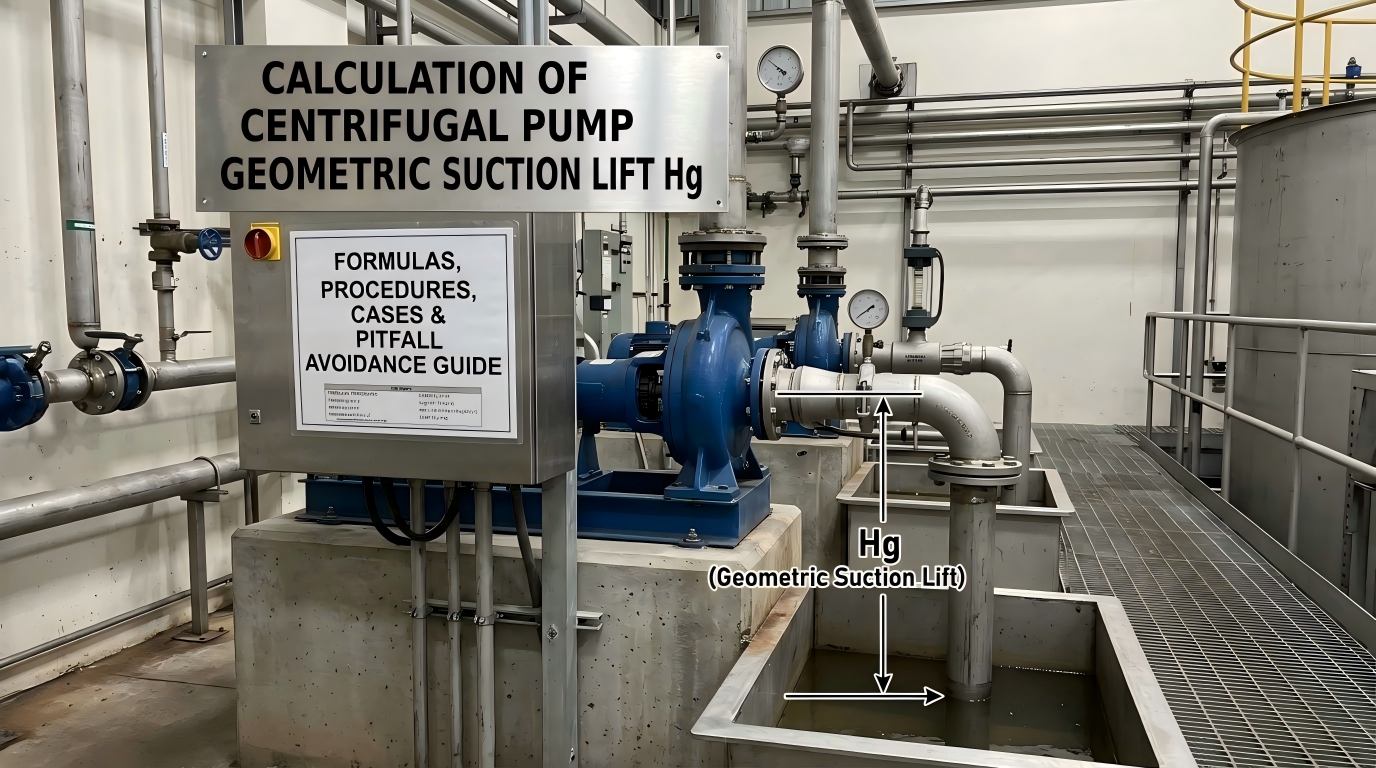

Geometryczna wysokość ssania Hg pompy odśrodkowej odnosi się do pionowej różnicy wysokości pomiędzy linią środkową wirnika pompy a powierzchnią cieczy w zbiorniku ssawnym, mierzoną w metrach (m). Służy jako podstawowy parametr kontrolny służący do oceny wydajności ssania cieczy przez pompę i zapobiegania kawitacji.

Ogólne kryteria oceny instalacji przemysłowych:

• Hg ＞ 0: Pompę instaluje się nad powierzchnią cieczy, co nazywa się instalacją z podniesieniem ssania i jest to najpowszechniej stosowana metoda instalacji w zastosowaniach przemysłowych.
• Hg ＜ 0: Pompa jest instalowana pod powierzchnią cieczy, co nazywa się zalaną instalacją ssącą, co eliminuje ryzyko przedostania się powietrza i zapewnia optymalną stabilność antykawitacyjną.
• Nadmierna Hg: Jeśli rzeczywista wysokość montażu przekracza obliczoną dopuszczalną wartość, nieuchronnie wystąpi kawitacja, przerwa w przepływie, niestabilny wydatek wody, uszkodzenie wirnika i inne usterki.

Krótko mówiąc, Hg nie można dowolnie ustawić jako wymiaru montażowego. Należy go wyprowadzić poprzez dokładne obliczenia i korektę warunków pracy, stanowiąc obowiązkowy wskaźnik bezpiecznej, długotrwałej i stabilnej pracy pompy.

II. Podstawowe pojęcia podstawowe: dopuszczalna wysokość ssania Hs i dodatnia wysokość ssania netto Δh

Obliczanie Hg w pompie opiera się na dwóch głównych parametrach mierzonych przez producentów pomp, które są również pojęciami najbardziej zagmatwanymi dla początkujących.

1. Dopuszczalna wysokość ssania

Dopuszczalna wysokość ssania Hs odnosi się do maksymalnego dopuszczalnego stopnia podciśnienia przy ciśnieniu wlotowym pompy p₁, co bezpośrednio odzwierciedla zdolność ssania cieczy przez pompę odśrodkową.

Kluczowa zasada: Wartości Hs nie wyznacza się z obliczeń teoretycznych; jest ona mierzona eksperymentalnie przez producentów pomp i podana w katalogach pomp i tabliczkach znamionowych, do których może się odwoływać personel inżynieryjny.

Standardowe warunki testowe określone przez producentów: Standardowa wartość Hs jest kalibrowana dla czystej wody o temperaturze 20°C i pod standardowym ciśnieniem atmosferycznym 1,013×10⁵ Pa. Po zmianie wysokości nad poziomem morza na miejscu, temperatury wody lub transportowanego medium należy przeprowadzić konwersję warunków pracy. Bezpośrednie zastosowanie parametrów katalogowych doprowadzi do poważnych błędów obliczeniowych.

2. Dodatnia wysokość ssania netto Δh (NPSHr)

Dodatnia wysokość ssania netto Δh, zwana także wymaganą dodatnią wysokością ssania netto NPSHr, jest najczęściej używana do obliczania wysokości montażowej pomp olejowych i precyzyjnych pomp przemysłowych. Reprezentuje dopuszczalny stopień podciśnienia dla zasysania cieczy przez pompę, tj. ostateczną dopuszczalną wysokość montażu pompy, wyrażoną w jednostce metra.

Zgodnie z parametrami Hs, NPSHr wymieniony w katalogach jest testowany przy użyciu czystej wody o temperaturze 20°C jako medium. Odrębna korekta jest wymagana przy transporcie oleju, cieczy chemicznych i innych mediów specjalnych.

Uproszczony wzór na oszacowanie wysokości ssania do zastosowań inżynieryjnych na miejscu:

Wysokość ssania = słup wody pod standardowym ciśnieniem atmosferycznym (10,33 m) − Wymagane NPSHr Δh − Margines bezpieczeństwa (0,5 m)

Standardowe ciśnienie atmosferyczne może utrzymać wysokość rurociągu próżniowego wynoszącą 10,33 metra. Margines bezpieczeństwa wynoszący 0,5 metra jest powszechnie przyjętym standardem branżowym, pozwalającym uniknąć natychmiastowej kawitacji spowodowanej zmieniającymi się warunkami pracy.

III. Kompletny zestaw wzorów obliczeniowych dla geometrycznej wysokości ssania pompy odśrodkowej Hg

W przypadku inżynierii na miejscu formuły dzielą się na precyzyjne formuły obliczeniowe i formuły szybkiego oszacowania oparte na typie sprzętu i scenariuszach obliczeniowych, mające zastosowanie do wszystkich pomp do czystej wody, pomp olejowych i pomp chemicznych.

1. Ogólny wzór na dokładne obliczenia

Hg = (Pa – Pv) / ρg – NPSHr – hw

Wzór ten ma zastosowanie do precyzyjnych obliczeń dla większości pomp odśrodkowych i jest preferowanym wzorem dla instytutów projektowych i zespołów konstrukcyjnych.

2. Wspólny wzór oparty na dopuszczalnej wysokości ssania

Hg = Hs1 – hw

Hs1 oznacza dopuszczalną wysokość ssania skorygowaną o rzeczywiste warunki pracy; hw oznacza całkowitą utratę ciśnienia w rurociągu ssawnym. Wzór ten można zastosować bezpośrednio, gdy wysokość prędkości jest zaniedbywalna.

3. Wzór szybkiego oszacowania siły ssania

Hg = 10,33 – Δh – 0,5

Nadaje się do szybkiej weryfikacji na miejscu, kontroli sprzętu i wstępnego projektowania schematu pod kątem oszczędności czasu.

Definicje parametrów:

• Hg: Dopuszczalna geometryczna wysokość ssania pompy odśrodkowej (m). Rzeczywista wysokość montażu urządzenia musi być mniejsza niż ta wartość.
• Pa: Lokalne ciśnienie atmosferyczne na miejscu (Pa); standardowa wartość warunków pracy wynosi 101325 Pa (10,33 m słupa wody).
• Pv: Prężność pary transportowanego medium w aktualnej temperaturze (Pa). Wyższa temperatura wody prowadzi do wyższej prężności pary i niższej dopuszczalnej Hg.
• ρ: Gęstość transportowanego medium (kg/m3); domyślna wartość dla czystej wody wynosi 1000 kg/m3.
• g: Przyspieszenie grawitacyjne, stałe na poziomie 9,81 m/s².
• NPSHr/Δh: Wymagana dodatnia wysokość ssania netto pompy (m), nieodłączny parametr z katalogów producentów pomp.
• hw: Całkowita strata ciśnienia w rurociągu ssącym (m), włączając straty w wyniku tarcia, straty na kolanach, zaworach i filtrach siatkowych.
• Hs, Hs1: Oryginalna katalogowa dopuszczalna wysokość ssania i skorygowana do warunków pracy dopuszczalna wysokość ssania (m).

IV. Metoda konwersji parametrów Hs w niestandardowych warunkach pracy

Katalogowe wartości Hs podane przez producentów dotyczą wyłącznie czystej wody o temperaturze 20°C i pod standardowym ciśnieniem atmosferycznym. Konwersja jest obowiązkowa, jeśli warunki pracy na miejscu różnią się, co powoduje, że 90% personelu inżynieryjnego popełnia błędy.

1. Transport czystej wody w różnych warunkach pracy (różnice wysokości i temperatury wody)

Hs1 = Hs + Ha – 10,33 – Hv + 0,24

• Ha: Lokalne ciśnienie atmosferyczne przeliczone na równoważną wysokość słupa wody (m)
• Hv: prężność pary nasyconej cieczy w temperaturze rzeczywistej przeliczona na równoważną wysokość słupa wody (m)
• 10.33: Standardowa wysokość słupa wody pod ciśnieniem atmosferycznym
• 0,24: Wysokość słupa wody pod ciśnieniem pary przy 20°C czystej wody

2. Transport oleju, chemikaliów i innych płynów specjalnych

Wymagana jest konwersja dwuetapowa:

Krok 1: Popraw katalogową wartość Hs za pomocą powyższego wzoru na czystą wodę, aby otrzymać Hs1.

Krok 2: Wykonaj wtórną korektę na Hs1 w oparciu o gęstość, lepkość i charakterystykę parowania specjalnego medium, aby uzyskać równoważną dopuszczalną wysokość ssania odpowiadającą medium, a następnie podstaw wynik do wzoru obliczeniowego Hg, aby uniknąć błędów sprzętu spowodowanych odchyleniami w obliczeniach.

V. Praktyczne przypadki obliczeniowe dla wielu scenariuszy

Przypadek 1: Uproszczone oszacowanie siły ssania za pomocą NPSHr

Zadane warunki: Wymagane NPSHr Δh pompy odśrodkowej = 4,0 m, medium jest czysta woda w standardowych warunkach pracy.

Proces obliczeniowy:

Wysokość ssania = 10,33 – 4,0 – 0,5 = 5,83 m

Wniosek: Bezpieczna wysokość montażu tej pompy musi być mniejsza niż 5,83 m.

Przypadek 2: Precyzyjne obliczenia dla podwójnych warunków pracy (woda o temperaturze otoczenia i woda o wysokiej temperaturze)

Założone warunki: katalogowa dopuszczalna wysokość ssania Hs = 5,7 m, całkowity opór rurociągu ssawnego hw = 1,5 mH₂O, lokalne ciśnienie atmosferyczne = 9,81×10⁴ Pa, wysokość podnoszenia ignorowana. Oblicz dopuszczalną geometryczną wysokość ssania odpowiednio dla czystej wody o temperaturze 20°C i wody gorącej o temperaturze 80°C.

Warunki pracy 1: Przesyłanie czystej wody o temperaturze 20°C

Lokalne ciśnienie atmosferyczne jest zbliżone do standardowych warunków testowych producenta, więc nie jest wymagana korekta Hs.

Hg = Hs – hw = 5,7 – 1,5 = 4,2 m

Wniosek: Dla czystej wody o temperaturze 20°C wysokość montażu pompy nie powinna przekraczać 4,2 m, aby zapewnić bezpieczną pracę.

Warunki pracy 2: Przesyłanie gorącej wody o temperaturze 80°C

Korekcja Hs jest obowiązkowa w przypadku wody o wysokiej temperaturze. Dane z tabeli przeglądowej: Prężność pary nasyconej wody o temperaturze 80°C = 47,4 kPa, odpowiadająca Hv = 4,83 mH₂O; lokalne ciśnienie atmosferyczne Ha ≈ 10 mH₂O.

Hs1 = 5,7 + 10 - 10,33 - 4,83 + 0,24 = 0,78 m

Zastąp skorygowany Hs1, aby obliczyć wysokość montażu:

Hg = Hs1 – hw = 0,78 – 1,5 = –0,72 m

Główny wniosek: Ujemna wartość Hg oznacza, że ​​montaż wysokości ssania jest zabroniony w warunkach pracy w wysokiej temperaturze; zalana instalacja ssąca jest obowiązkowa. Korpus pompy musi znajdować się co najmniej 0,72 m poniżej powierzchni cieczy w zbiorniku, w przeciwnym razie nastąpi silna kawitacja i utrata ssania.

VI. Podstawowe czynniki wpływające na geometryczną wysokość ssania pompy odśrodkowej Hg

Opanowanie tych podstawowych czynników umożliwia szybką optymalizację schematów instalacji i zapobieganie pierwotnym przyczynom usterek kawitacyjnych:

1. Wysokość: większa wysokość odpowiada niższemu ciśnieniu atmosferycznemu i mniejszej wartości Ha, co skutkuje niższym skorygowanym Hs1 i drastycznie zmniejszonym dopuszczalnym Hg. Pompy instalowane na dużych wysokościach wymagają obniżonej wysokości montażu lub zalanego układu ssawnego.
2. Temperatura medium: Wyższa temperatura cieczy zwiększa prężność pary nasyconej Hv, znacznie zmniejszając dopuszczalną Hg. Woda o wysokiej temperaturze jest generalnie niekompatybilna z instalacjami o dużej wysokości ssania.
3. Utrata ciśnienia w rurociągu: Dłuższe rurociągi ssące, mniejsze średnice rur oraz większa liczba kolan, zaworów i filtrów siatkowych prowadzą do większych strat wody użytkowej i mniejszej dostępnej Hg.
4. Właściwe parametry pompy: Mniejsze wymagane NPSHr i większa katalogowa wartość Hs zapewniają doskonałe działanie antykawitacyjne i wyższą dopuszczalną wysokość montażu.

VII. Typowe błędy w obliczeniach i instalacji

Bezpośrednie wykorzystanie oryginalnych parametrów katalogowych Hs i NPSHr bez korekty ze względu na wysokość i temperaturę wody, co prowadzi do całkowicie zniekształconych wyników obliczeń.

Pominięcie utraty ciśnienia na rurociągu ssącym, opierając się wyłącznie na obliczeniach teoretycznych, skutkujące nadmierną rzeczywistą wysokością montażu i kawitacją pompy.

Nie zastrzega się marginesu bezpieczeństwa, instalacja przy obliczonej wartości granicznej. Kawitacja następuje natychmiast po osadzeniu się kamienia w rurociągu lub wahaniach warunków pracy.

Instalacja z wymuszonym wzniesieniem ssania dla mediów wysokotemperaturowych i zastosowań na dużych wysokościach, ignorująca zapotrzebowanie na ssanie zalane, wskazywane przez ujemne wartości Hg.

Bezpośrednie nakładanie formuł czystej wody na media olejowe i chemiczne bez dodatkowej korekty medium.

VIII. Często zadawane pytania

P1: Co oznacza ujemna geometryczna wysokość ssania Hg pompy odśrodkowej?

Ujemna wartość Hg oznacza, że ​​pompa nie może pobierać cieczy przez instalację ssącą. Wymagany jest zalany układ ssący, z linią środkową wlotu pompy umieszczoną poniżej powierzchni cieczy w zbiorniku ssącym, aby całkowicie wyeliminować ryzyko przedostania się powietrza i kawitacji. Układ ten jest szeroko stosowany w przypadku wody o wysokiej temperaturze, transportu cieczy chemicznych i zastosowań na dużych wysokościach.

P2: Dlaczego nie można bezpośrednio zastosować katalogowych parametrów Hs na miejscu?

Katalogowe wartości Hs są danymi eksperymentalnymi, skalibrowanymi wyłącznie dla czystej wody o temperaturze 20°C i pod standardowym ciśnieniem atmosferycznym. Wszelkie zmiany wysokości nad poziomem morza na miejscu, temperatury wody lub transportowanego medium zmieniają ciśnienie pary cieczy i ciśnienie atmosferyczne, co wymaga konwersji warunków pracy, zanim Hs będzie można wykorzystać do obliczeń.

P3: Jaki jest związek pomiędzy NPSHr a geometryczną wysokością ssania?

Większy wymagany NPSHr Δh odpowiada słabszym właściwościom antykawitacyjnym i niższej dopuszczalnej wysokości montażu. Mniejszy NPSHr zapewnia lepszą zdolność zasysania cieczy i wyższą dopuszczalną wysokość montażu.

P4: Dlaczego w obliczeniach pompy obowiązkowy jest margines bezpieczeństwa wynoszący 0,5 m?

Do niepewności występujących na miejscu zaliczają się wahania temperatury wody, osadzanie się kamienia w rurociągu, zmiany przepływu i odchylenia ciśnienia. Zarezerwowany margines bezpieczeństwa wynoszący 0,5 m zapobiega chwilowej kawitacji i zapewnia długoterminową stabilną pracę sprzętu.

IX. Streszczenie

Obliczenia geometrycznej wysokości ssania Hg pompy odśrodkowej opierają się na dwóch podstawowych parametrach: dopuszczalnej wysokości ssania Hs i wymaganym NPSHr Δh. Szybka ocena sprawdza się w przypadku standardowych warunków pracy, natomiast korekta temperatury wody, wysokości i medium jest obowiązkowa w przypadku scenariuszy niestandardowych. Dodatnia lub ujemna wartość Hg bezpośrednio określa, czy zostanie zastosowana wysokość ssania, czy zalana instalacja ssąca, co jest kluczem do uniknięcia kawitacji pompy, nietypowego hałasu, niewystarczającego wydatku wody i uszkodzenia wirnika. W zastosowaniach inżynierskich surowo zabrania się bezpośredniego stosowania nieskorygowanych parametrów katalogowych i montażu przy teoretycznej wartości granicznej. Aby zagwarantować wydajną, stabilną i długoterminową pracę pompy, wymagane są dokładne obliczenia z korektą warunków pracy na miejscu i zarezerwowanym marginesem bezpieczeństwa.
