Pompy odśrodkowe montowane na ramie a pompy odśrodkowe o krótkim sprzężeniu: najlepszy przewodnik po wyborze rozwiązań przemysłowych na rok 2026

W przemysłowych systemach transportu płynów wybór pomiędzy pompami odśrodkowymi montowanymi na ramie a pompami odśrodkowymi o prostym sprzężeniu jest jedną z najczęstszych decyzji w zakresie zamówień inżynieryjnych i zarządzania sprzętem.

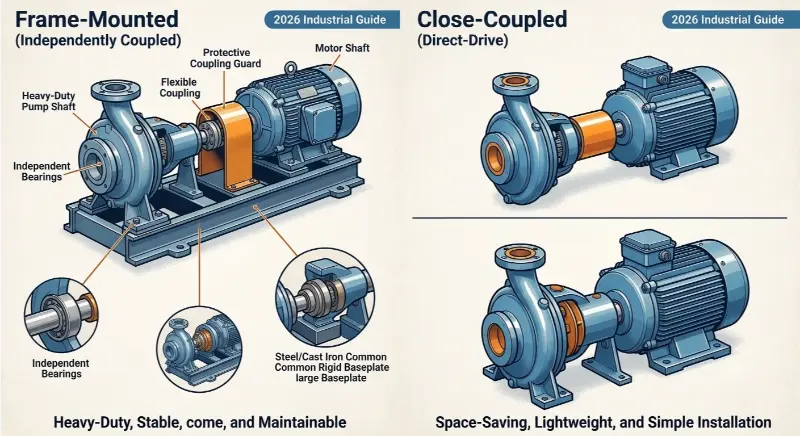

1. Co to jest montaż na ramiePompa odśrodkowa?

Pompa odśrodkowa montowana na ramie, znana również jako pompa z niezależnym sprzężeniem lub pompa montowana na płycie podstawy, jest powszechnie stosowanym typem pomp przemysłowych do ciężkich zastosowań. Jest wyposażony w niezależną płytę podstawy ze stali/żeliwa, zapewniającą wysoką ogólną stabilność i nośność. Pompa i silnik posiadają oddzielne wały, napędzane sprzęgłem z osłoną ochronną, co zapewnia bezpieczną i stabilną pracę.

Podstawowe kluczowe elementy pomp odśrodkowych montowanych na ramie

• Obudowa pompy i wirnik: Elementy rdzenia obsługujące płyn, dostosowane do charakterystyki medium, natężenia przepływu i wymagań dotyczących wysokości podnoszenia, odpowiednie dla różnych warunków cieczy przemysłowych.
• Wał pompy i łożyska niezależne: Specjalna konstrukcja nośna, która niezależnie przenosi obciążenia robocze, jest odporna na wibracje i zużycie, odpowiednia do ciągłej, 24-godzinnej, ciężkiej pracy.
• Uszczelnienie mechaniczne lub uszczelnienie: Skutecznie zapobiega wyciekom płynu, odpowiednie dla złożonych środowisk średnich, takich jak wysoka temperatura, korozja i wysokie ciśnienie.
• Elastyczne/sztywne sprzęgło wału: łączy wał pompy i wał silnika, kompensuje odchylenia w zakresie rozszerzalności cieplnej podczas pracy i amortyzuje wibracje.
• Osłona sprzęgła: Chroni konstrukcję sprzęgła, zapobiega przedostawaniu się ciał obcych i przypadkowemu kontaktowi z człowiekiem, zapewniając bezpieczną pracę sprzętu.
• Wspólna sztywna płyta bazowa: zabezpiecza korpus pompy i silnik, gwarantuje wyrównanie sprzętu i stabilność instalacji oraz eliminuje niewspółosiowość operacyjną.
• Silnik montowany niezależnie: Silnik jest niezależną jednostką, którą można oddzielnie zdemontować, sprawdzić, naprawić i wymienić, bez wpływu na korpus pompy i konstrukcję rurociągu.

2. Co to jest pompa odśrodkowa o krótkim sprzężeniu?

Pompa odśrodkowa o gęstym sprzężeniu, zwana także pompą kompaktową lub pompą z napędem bezpośrednim, jest typem pompy kompaktowej. Eliminuje niezależne wały pomp, sprzęgła i inne elementy. Wirnik jest zamontowany bezpośrednio na przedłużonym wale silnika, integrując korpus pompy i silnik bez oddzielnej płyty podstawy. Charakteryzuje się uproszczoną budową, niewielkimi rozmiarami i łatwą instalacją.

Podstawowe kluczowe elementy pomp odśrodkowych o krótkim sprzężeniu

• Zintegrowana obudowa pompy: uproszczona konstrukcja, niewielkie rozmiary, odpowiednie do wąskich przestrzeni instalacyjnych i stabilne dostarczanie płynu.
• Wirnik z przedłużonym wałem silnika: Brak niezależnego wału pompy, zintegrowany napęd wirnika i wału silnika, brak strat w przekładni.
• Uszczelnienie mechaniczne lub opakowanie: podstawowa ochrona uszczelnienia, odpowiednia dla scenariuszy normalnej temperatury i dostarczania czystego płynu.
• Standardowy silnik z przedłużonym wałem: równoważy moc wyjściową i nośność korpusu pompy, nie są wymagane żadne dodatkowe części przekładni.
• Pojedynczy/podwójny wspornik montażowy: zastępuje wytrzymałą płytę bazową, zapewnia lekkie mocowanie sprzętu, elastyczny i wygodny montaż.

Jasny podział obowiązujących scenariuszy

Scenariusze priorytetowego traktowania pomp odśrodkowych montowanych na ramie

Podstawowe scenariusze przemysłowe, takie jak inżynieria chemiczna, rafinacja ropy naftowej, produkcja ciężka, uzdatnianie wody na dużą skalę i zaopatrzenie w wodę komunalną; linie produkcyjne wymagające 24-godzinnej nieprzerwanej pracy ciągłej; dostawa płynów specjalnych wysokotemperaturowych, niskotemperaturowych, silnie korozyjnych i zawierających zanieczyszczenia; projekty dostarczania płynów o dużym natężeniu przepływu, dużej wysokości podnoszenia i dużej mocy; warunki pracy z niezwykle wysokimi wymaganiami dotyczącymi żywotności sprzętu, stabilności działania oraz wygody obsługi i konserwacji.

Scenariusze priorytetowego traktowania pomp odśrodkowych o krótkim sprzężeniu

Scenariusze cywilne i komercyjne, takie jak cyrkulacja HVAC w budynkach komercyjnych, zaopatrzenie w wodę wieżowców, zwiększanie ciśnienia pożarowego i nawadnianie ogrodów; normalna temperatura i dostarczanie czystych płynów w branżach lekkich, takich jak żywność, farmaceutyka i elektronika; małe i średnie projekty z wąską przestrzenią instalacyjną i ograniczonym budżetem; scenariusze dostarczania płynu przy niewielkim obciążeniu, pracy przerywanej i wymaganiach dotyczących efektu wyciszenia.

Streszczenie

Nie ma absolutnej wyższości lub niższości pomiędzy pompami odśrodkowymi montowanymi na ramie a pompami odśrodkowymi montowanymi blisko siebie, istnieje jedynie różnica w przydatności do warunków pracy. Pierwsza skupia się na trwałości przy dużych obciążeniach i stanowi podstawę dostarczania płynów przemysłowych; ten ostatni skupia się na przenośności i niskim koszcie i jest opłacalnym pierwszym wyborem do zastosowań komercyjnych i cywilnych. Tylko poprzez dokładne dopasowanie warunków pracy, medium, przestrzeni montażowej i budżetu własnego projektu można zasadniczo zmniejszyć prawdopodobieństwo awarii sprzętu oraz kontrolować późniejsze koszty eksploatacji i konserwacji. Jeśli masz dodatkowe pytania dotyczące doboru sprzętu lub chcesz pogłębić wiedzę branżową, zapraszamy do śledzenia naszej markiteffikoaby uniknąć pułapek i wybrać odpowiednią pompę!
