Pompa odśrodkowa OH3: najlepszy wybór do wąskich przestrzeni

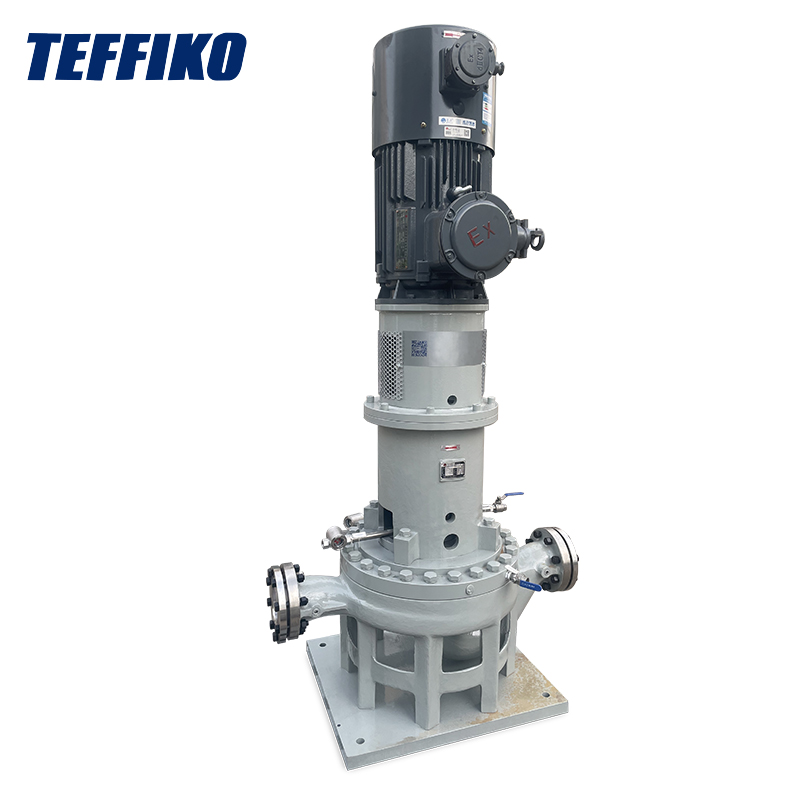

ThePompa odśrodkowa OH3wywarło na mnie głębokie wrażenie — można je dostrzec wszędzie, od stojaków z rurami w rafineriach ropy naftowej i zatłoczonych platform wiertniczych po systemy rurociągów wysokociśnieniowych w elektrowniach. To, co odróżnia ją od innych modeli pomp, to jej niezawodność i trwałość: pionowa konstrukcja oszczędzająca miejsce, modułowa konstrukcja ułatwiająca montaż i demontaż oraz odporność na wysokie temperatury, wysokie ciśnienia i media korozyjne. Wygląda tak, jakby został specjalnie zaprojektowany do rozwiązywania najczęstszych, trudnych problemów w warunkach przemysłowych. Poniżej omówię jego podstawowe komponenty, rzeczywistą zasadę działania i sposób, w jaki te projekty dostosowują się do rzeczywistych warunków pracy w fabryce.

I. Podstawowe elementy konstrukcyjne

Wydajność OH3 nie jest pustym stwierdzeniem — każdy element został precyzyjnie zaprojektowany, aby sprostać problemom przemysłowym. Podzielmy je jeden po drugim:

1.1 Pionowy modułowy wspornik łożyskowy

W przeciwieństwie do pomp poziomych, takich jak OH1, które integrują obudowę łożyska z korpusem pompy, w pompie OH3 zastosowano niezależny modułowy wspornik łożyskowy montowany pionowo nad obudową pompy. Ten projekt stanowi rewolucyjny przełom w scenariuszach przemysłowych:

• Najwyższa nośność: wspornik łożyska wykonany jest z żeliwa lub żeliwa sferoidalnego o dużej wytrzymałości, o minimalnej grubości ścianki 15 mm, w pełni wytrzymujący obciążenia dyszy określone w normie API 610. Nigdy nie widziałem, żeby wał cierpiał na niewspółosiowość wynikającą z rozszerzalności cieplnej, skurczu lub wibracji rurociągu — jego stabilność jest wyjątkowa.
• Łatwa konserwacja: Wewnątrz znajduje się dwurzędowe łożysko walcowe typu „back-to-back”, które wytrzymuje zarówno siły promieniowe, jak i osiowe. Co najważniejsze, nie ma potrzeby demontażu rurociągów wlotowego i wylotowego; wystarczy zdjąć wspornik łożyska od góry w celu kontroli i naprawy, co znacznie skraca przestoje.

1.2 Wirnik jednostopniowy i obudowa z podwójną spiralą

Połączenie wirnika i spirali jest idealnie dopasowane, zoptymalizowane za pomocą obliczeniowej dynamiki płynów (CFD). Wszystkie modele o średnicy ≥ DN80 są standardowo wyposażone w podwójną spiralę — ta niewielka modyfikacja podwaja wydajność i stabilność:

• Solidny i znakomicie zaprojektowany wirnik: dostępny w wersji ze stali nierdzewnej 316L lub Hastelloy, zapewnia doskonałą odporność na korozję. Zakrzywione do tyłu łopatki minimalizują turbulencje płynu, co skutkuje zaskakująco wysoką wydajnością przenoszenia energii. Jest przymocowany tylko do jednego końca wału pompy za pomocą nakrętki zabezpieczającej i nie podlega ruchom osiowym podczas pracy — specjalnie sprawdziłem podczas konserwacji i pozostaje stabilnie na swoim miejscu nawet przy bardzo intensywnym użytkowaniu.
• Podwójna spirala rozwiązuje kluczowy problem: zwykłe pojedyncze spirale generują niezrównoważone siły promieniowe w warunkach dużego przepływu, które z czasem powodują zużycie wału i łożysk. Jednakże podwójna spirala w pompie OH3 rozdziela ciecz na dwie ścieżki poprzez symetryczne kanały przepływu, kompensując 90% sił promieniowych, znacznie zmniejszając ugięcie wału i zużycie łożysk — z mojego doświadczenia wynika, że ​​może to wydłużyć żywotność pompy o kilka lat.

1.3 System uszczelnień zgodny z API 682

Wyciek stanowi śmiertelne zagrożenie podczas transportu mediów pod wysokim ciśnieniem, toksycznych lub o wysokiej temperaturze — ale system uszczelnień OH3 całkowicie eliminuje ten problem:

• Stabilna i niezawodna konfiguracja podstawowa: Standardowo wyposażona w uszczelnienie mechaniczne z jednej strony, z powierzchniami uszczelniającymi z węglika krzemu i grafitu. Chociaż nie jest to wyszukane, jest w pełni wystarczające dla mediów bezpiecznych. Używam go nieprzerwanie od miesięcy i nie ma żadnych problemów z wyciekami.
• Wysoce ukierunkowana opcja modernizacji: do transportu mediów toksycznych lub silnie korozyjnych można je zmodernizować do dwustronnego uszczelnienia mechanicznego z systemem płynu izolującego, kontrolującego wycieki do ≤5 ml/h — znacznie poniżej progu 20 ml/h w przypadku tradycyjnych uszczelnień opakowań. Taki margines bezpieczeństwa zapewnia bezpieczeństwo podczas obchodzenia się z substancjami niebezpiecznymi.

1.4 Projekt bezpośredniego podłączenia rurociągu pionowego

Konstrukcja „bezpośredniego połączenia z rurociągiem” ratuje życie w przypadku ciasnych przestrzeni i potrzeb w zakresie oszczędzania energii. Kołnierze wlotowy i wylotowy są dokładnie dopasowane do osi rurociągu, co eliminuje konieczność stosowania dodatkowych podstaw montażowych, a zalety są widoczne już od pierwszego dnia użytkowania:

• Wyjątkowe wykorzystanie przestrzeni: Model DN200 ma wysokość pompy wynoszącą zaledwie 1,0–1,5 metra, co zmniejsza powierzchnię podłogi o 60% w porównaniu do pomp poziomych o tym samym natężeniu przepływu. Zaleta ta jest kluczowa na platformach offshore lub zatłoczonych estakadach rafineryjnych – można ją instalować w miejscach niedostępnych dla innych modeli pomp.
• Znaczący efekt oszczędzania energii: Mniej kolan rurociągu zmniejsza straty ciśnienia, a długotrwałe użytkowanie może obniżyć zużycie energii przez cały system o 5%-8%. Chociaż początkowe oszczędności nie są znaczne, z biegiem czasu sumują się, co stanowi miłą niespodziankę dla menedżerów fabryk skupionych na kosztach.

II. Szczegółowa zasada działania

W swojej istocie OH3 działa w oparciu o siłę odśrodkową, ale każde ogniwo transportu płynu zostało zoptymalizowane, aby spełnić wymagania wysokiego ciśnienia i wysokiej stabilności. Opiszę to krok po kroku prostym językiem:

Krok 1: Zassanie płynu

Ciecz wpływa do pompy przez bezpośrednio podłączony kołnierz wlotowy. Precyzyjne ustawienie kołnierza i rurociągu zapewnia płynny przepływ płynu (bez niepożądanych turbulencji), a wypolerowana wewnętrzna ściana kanału wlotowego zmniejsza opór tarcia. Zapewnia to równomierny przepływ płynu do wirnika — zauważyłem, że rzadko ulega on kawitacji, co jest częstym problemem w przypadku tańszych pomp.

Krok 2: Transfer energii przez wirnik

Silnik napędza wał pompy, aby obracał się poprzez elastyczne sprzęgło, powodując pracę wirnika z dużą prędkością 1450-2900 obr./min. Siła odśrodkowa wypycha płyn ze środka wirnika na jego krawędzie, a gdy płyn przepływa przez zakrzywione do tyłu łopatki, następuje jednocześnie wzrost prędkości i ciśnienia. Ten krok jest kluczowym ogniwem w przetwarzaniu energii mechanicznej silnika na energię płynu i jest kluczem do działania pompy.

Krok 3: Konwersja ciśnienia w podwójnej spirali

Następnie płyn o dużej prędkości wpływa do podwójnej spirali. Pole przekroju poprzecznego spiralnego kanału przepływowego spirali stopniowo się rozszerza, spowalniając płyn i przekształcając większość jego energii kinetycznej w ciśnienie statyczne (proces zwany „dyfuzją”). Symetryczna konstrukcja zapewnia równomierny rozkład ciśnienia, równoważąc siły promieniowe i utrzymując płynne obracanie się wału pompy — nawet przy pełnym obciążeniu nie ma drgań.

Krok 4: Uszczelnienie i wypuszczenie płynu

Przed wypuszczeniem przez kołnierz wylotowy, ciecz przechodzi przez system uszczelnienia mechanicznego. Pod działaniem sprężyny stacjonarne i obrotowe pierścienie uszczelniające ściśle przylegają do siebie, tworząc szczelną barierę. Nawet podczas transportu mediów pod wysokim ciśnieniem nigdy nie spotkałem się z problemami z wyciekami. Na koniec płyn pod ciśnieniem trafia do dalszego rurociągu, aby zaspokoić potrzeby kolejnych procesów.

Krok 5: Stabilne podparcie łożysk i układu wału

Podczas pracy pompy dwurzędowe łożyska wałeczkowe w modułowym korpusie łożyskowym w sposób ciągły podpierają obracający się wał pompy, przejmując siły promieniowe generowane przez przepływ płynu i siły osiowe generowane przez nacisk wirnika. Wbudowany układ smarowania rozbryzgowego utrzymuje chłód łożysk — widziałem, jak działał w temperaturze 425°C bez przegrzania. Dodatkowo wymaga minimalnej konserwacji; wystarczy sprawdzić poziom smaru podczas rutynowych przeglądów.

III. Porównanie z innymi pompami serii OH

Aby intuicyjnie zademonstrować zalety pompy OH3, porównujemy ją z dwiema innymi popularnymi pompami serii OH (OH1 i OH2) zgodnie ze standardem API 610:

Wniosek

Z własnego doświadczenia mogę śmiało powiedzieć, że OH3 to nie tylko dojrzały produkt zgodny z normą API 610, ale także odzwierciedleniem dogłębnego zrozumienia przez firmę Teffiko niezawodności przemysłowej i szczegółów inżynieryjnych. Nie ma żadnych wymyślnych ani bezużytecznych funkcji — każdy element służy praktycznemu celowi, skutecznie rozwiązując problemy, takie jak oszczędność miejsca, łatwa konserwacja, odporność na ekstremalne warunki i zapobieganie wyciekom.

Trzeba przyznać, że nie jest to najtańsza opcja na rynku i stwierdziłem, że modułowy wspornik łożyskowy jest rzeczywiście nieco ciężki. Jednak jego niezawodność jest więcej niż wystarczająca, aby zrównoważyć początkowe koszty inwestycji. Teffiko nie tylko sprzedaje sprzęt — zapewnia profesjonalne doradztwo w zakresie doboru i wsparcie przez cały cykl życia. Kilkakrotnie konsultowałem się z ich zespołem w przypadku pytań i zawsze otrzymywałem szybkie odpowiedzi. Ten model współpracy pozwala fabrykom działać w sposób ciągły i płynny.

Więcej rozwiązań i rzeczywistych przypadków można znaleźć na oficjalnej stronie internetowej:www.teffiko.com.
