Praca na sucho (praca na sucho/praca na biegu jałowym) apompa odśrodkowaodnosi się do nieprawidłowych warunków pracy, w których we wnętrzu pompy brakuje cieczy, ma ona niewystarczającą objętość lub traci zasysaną ciecz podczas pracy pompy. Jest to wysoce destrukcyjna usterka, która często występuje w przemysłowych pompach odśrodkowych. Pompy odśrodkowe wykorzystują tłoczoną ciecz do smarowania, chłodzenia i stabilizacji ciśnienia hydraulicznego. Pozbawione średniej ochrony elementy wewnętrzne będą ocierać się bezpośrednio o siebie i szybko gromadzić ciepło. Nawet krótki okres pracy na biegu jałowym może spowodować nieodwracalne uszkodzenia, a nawet całkowitą awarię pompy prowadzącą do jej wyłączenia.
W normalnych warunkach pracy ciecz wewnątrz pompy tworzy warstwę cieczy na powierzchniach uszczelnień mechanicznych, łożysk i wirników. Folia ta nie tylko zmniejsza tarcie pomiędzy metalowymi częściami, ale także rozprasza ciepło powstające podczas pracy, równoważąc jednocześnie opór hydrauliczny obracającego się wirnika, aby zapewnić stabilną pracę sprzętu.
Kiedy wystąpi praca na sucho, powietrze całkowicie zastępuje transportowaną ciecz wewnątrz wnęki pompy, wypychając sprzęt daleko poza jego zaprojektowane granice operacyjne. Gdy film cieczy zniknie całkowicie, wszystkie precyzyjne elementy tracą smarowanie i chłodzenie. Wirnik obraca się z dużą prędkością bez obciążenia, nie przenosząc medium, powodując niezrównoważone naprężenia wewnętrzne. Różne usterki nakładają się na siebie i stale nasilają, przekształcając się w krótkim czasie od częściowego uszkodzenia podzespołów do awarii całego systemu.
Praca na sucho pomp odśrodkowych nie powoduje bezpośredniego spalenia silnika, powoduje jednak śmiertelne uszkodzenie podstawowych precyzyjnych podzespołów, drastycznie podnosząc koszty konserwacji i skracając żywotność sprzętu. Podstawowe zagrożenia można podzielić na pięć kategorii:
Uszczelnienia mechaniczne wykorzystują warstwę cieczy do izolacji, smarowania i redukcji temperatury. Podczas pracy na sucho bezpośrednie tarcie na sucho pomiędzy powierzchniami czołowymi uszczelnień powoduje gwałtowny wzrost temperatury, co powoduje ablację, deformację i pękanie pierścieni uszczelniających, co bezpośrednio prowadzi do wycieku cieczy z urządzenia. Jest to najczęstsza usterka spowodowana pracą na sucho.
Bez smarowania cieczą opór tarcia łożyska gwałtownie wzrasta wraz z lokalną akumulacją ciepła, co łatwo powoduje zużycie, zatarcie i nadmierne wibracje. Długotrwały obrót na sucho może dodatkowo wygiąć wał obrotowy i spowodować niewyważenie wirnika, trwale pogarszając precyzję działania urządzenia.
Bez oporu cieczy ograniczającego wirnik, jego stan pracy staje się niezrównoważony, powodując turbulentny przepływ i niestabilne ciśnienie. Wydajność hydrauliczna sprzętu ulega całkowitemu pogorszeniu, przez co nie jest on w stanie spełnić normalnych wymagań w zakresie transportu produkcyjnego.
Ciepło uwięzione w kluczowych obszarach, w tym w uszczelnieniach mechanicznych, obudowach pomp i łożyskach, nie może się rozproszyć, tworząc lokalne strefy wysokiej temperatury, które przyspieszają starzenie się i uszkodzenie podzespołów.
Połączenie utrzymującej się wysokiej temperatury i naprężeń wewnętrznych odkształca części metalowe, takie jak wirniki i obudowy pomp, zakłócając luzy montażowe podzespołów. Późniejsza praca będzie wiązać się z głośnym hałasem, gwałtownymi wstrząsami i niewystarczającą mocą wyjściową, co spowoduje trwałe wady.
W scenariuszach przemysłowych awarie pracy na sucho rzadko wynikają z nieodłącznych wad sprzętu; większość z nich wynika z wad projektu systemu, warunków eksploatacji rurociągu lub ręcznych błędów operacyjnych. Najczęstsze przyczyny są wyraźnie podzielone na następujące kategorie:
Poziom cieczy w zbiorniku ssącym spada poniżej otworu rury wlotowej pompy, umożliwiając przedostanie się powietrza do rurociągu ssawnego i odcięcie dopływu cieczy.
Nieodpowiednie zalewanie lub niepełne odpowietrzenie przed uruchomieniem powoduje pozostawienie kieszeni powietrznych uwięzionych we wnęce pompy, tworząc śluzę powietrzną, która blokuje normalny dopływ cieczy.
Częściowo zamknięte zawory wlotowe, zatkane sita filtrów lub zablokowane zagięte rurociągi ograniczają dopływ cieczy i utrudniają jej zasysanie.
Słabe uszczelnienie lub luźne złącza na rurociągu wlotowym umożliwiają przedostanie się powietrza do rurociągu, przerywając podciśnienie wymagane do zasysania płynu.
Nierozsądny układ rurociągów i niewystarczający margines NPSH (Net Positive Suction Head), powodują, że pompa wodna jest podatna na niestabilne zasysanie cieczy i sporadyczną pracę na sucho.
Niestandardowe procedury uruchamiania i wyłączania oraz nieodpowiednie codzienne kontrole patrolowe powodują pracę pompy bez obciążenia.
Uszkodzenia spowodowane pracą na sucho nie pojawiają się nagle; Już na początkowym etapie uszkodzenia pojawiają się oczywiste sygnały wczesnego ostrzegania. Terminowa obsługa może zapobiec poważnym stratom związanym z przestojami:
Ostre, metaliczne piski generowane przez tarcie suche pomiędzy elementami, odróżnialne od gładkiego hałasu występującego podczas normalnej pracy.
Niestabilne warunki hydrauliczne i niewyważenie wirnika znacznie zwiększają częstotliwość i amplitudę ogólnych drgań sprzętu.
Gwałtowny wzrost temperatury na korpusie pompy, na końcu uszczelnienia i w miejscach łożysk.
Pompa pracuje normalnie, ale zapewnia stale niski, niestabilny przepływ wylotowy i ciśnienie wyjściowe.
Nieprawidłowe mechaniczne warunki pracy powodują nieregularne wzrosty i spadki prądu roboczego silnika.
Powtarzający się zasysanie powietrza do wnęki pompy prowadzi do nieciągłego, nierównomiernego strumienia wypływającej cieczy.

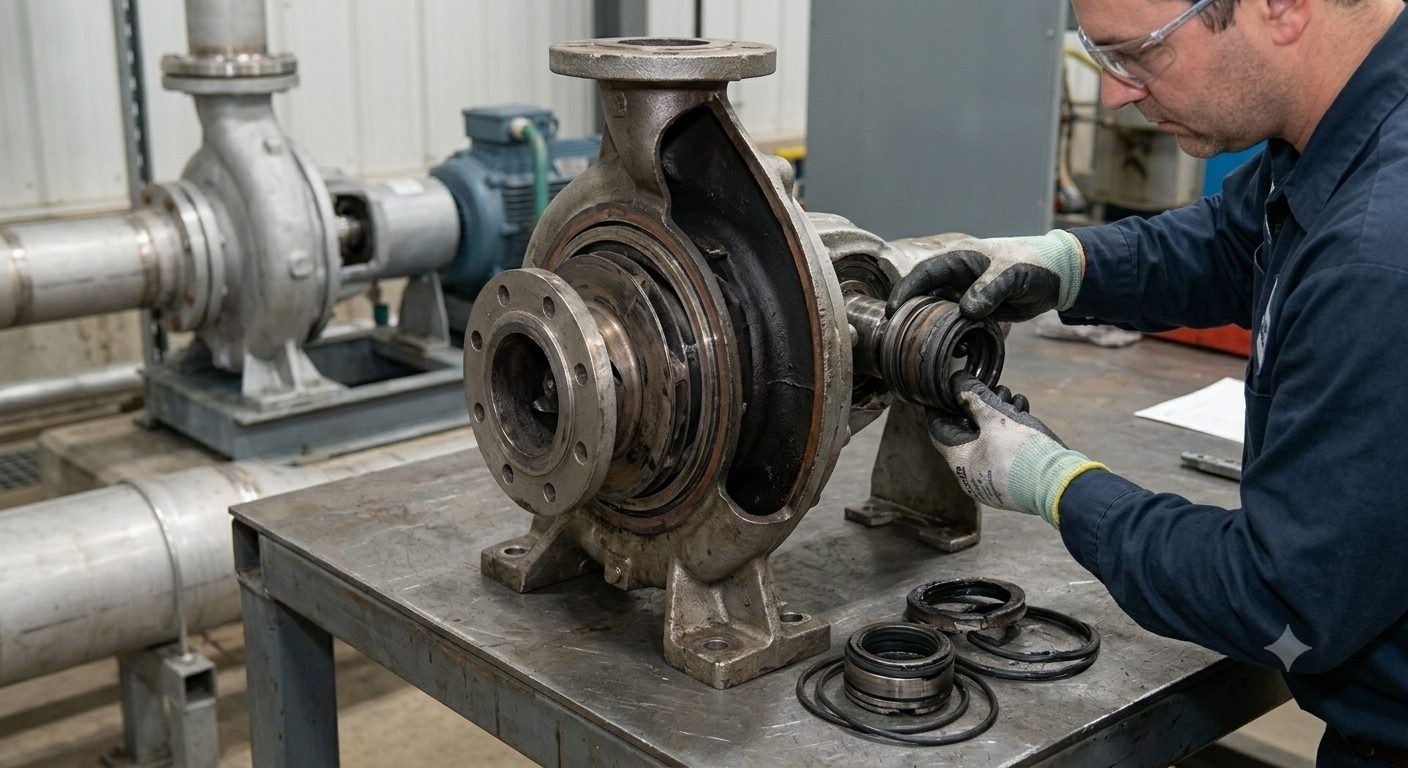

Po wykryciu objawów pracy na sucho należy natychmiast zatrzymać pompę. Zabronione jest polewanie zimną wodą lub bezpośrednie dodawanie cieczy, gdyż drastyczne różnice temperatur spowodują pękanie i deformację metalowych elementów pracujących w wysokich temperaturach. Przed sprawdzeniem uszczelnienia mechanicznego, łożysk i wirnika pod kątem uszkodzeń należy poczekać, aż urządzenie ostygnie w sposób naturalny. Wymień uszkodzone części, rozwiąż problemy, w tym niewystarczający poziom cieczy, wyciek powietrza z rurociągu i blokady, a także sprawdź normalne warunki pracy przed ponownym uruchomieniem pompy.
Zastosuj podwójną ochronę obejmującą standardowe działanie i inteligentne monitorowanie, aby wyeliminować ryzyko suchobiegu u źródła.
Ściśle przestrzegaj protokołów uruchamiania: przed uruchomieniem sprawdź odpowiedni poziom cieczy, całkowicie otwórz zawory wlotowe i oczyść filtry siatkowe. Wykonaj pełne zalewanie pompy i dokładne odpowietrzenie, aby zapobiec nieregularnemu uruchamianiu i wyłączaniu.
Zainstaluj czujniki poziomu cieczy, przełączniki przepływu i czujniki ciśnienia, aby monitorować warunki pracy w czasie rzeczywistym. Urządzenie może automatycznie wyzwalać alarmy i wyłączać się w przypadku odcięcia cieczy, zerowego przepływu lub nieprawidłowego ciśnienia, zapewniając wszechstronną stabilną ochronę pomp odśrodkowych.
Praca na sucho pomp odśrodkowych jest możliwym do kontrolowania stanem pracy obarczonym wysokim ryzykiem i możliwym do uniknięcia. Podstawowe zagrożenia wynikają z akumulacji ciepła wywołanej tarciem, niestabilnej wydajności hydraulicznej i deformacji komponentów spowodowanej niedoborem medium. Większość usterek związanych z pracą na sucho wynika z zaniedbań eksploatacyjnych i nieprawidłowych warunków pracy systemu. Ścisłe przestrzeganie standardowych procedur uruchamiania, regularne inspekcje patroli rurociągów i instalacja inteligentnych urządzeń monitorujących mogą całkowicie wyeliminować ryzyko suchobiegu.
