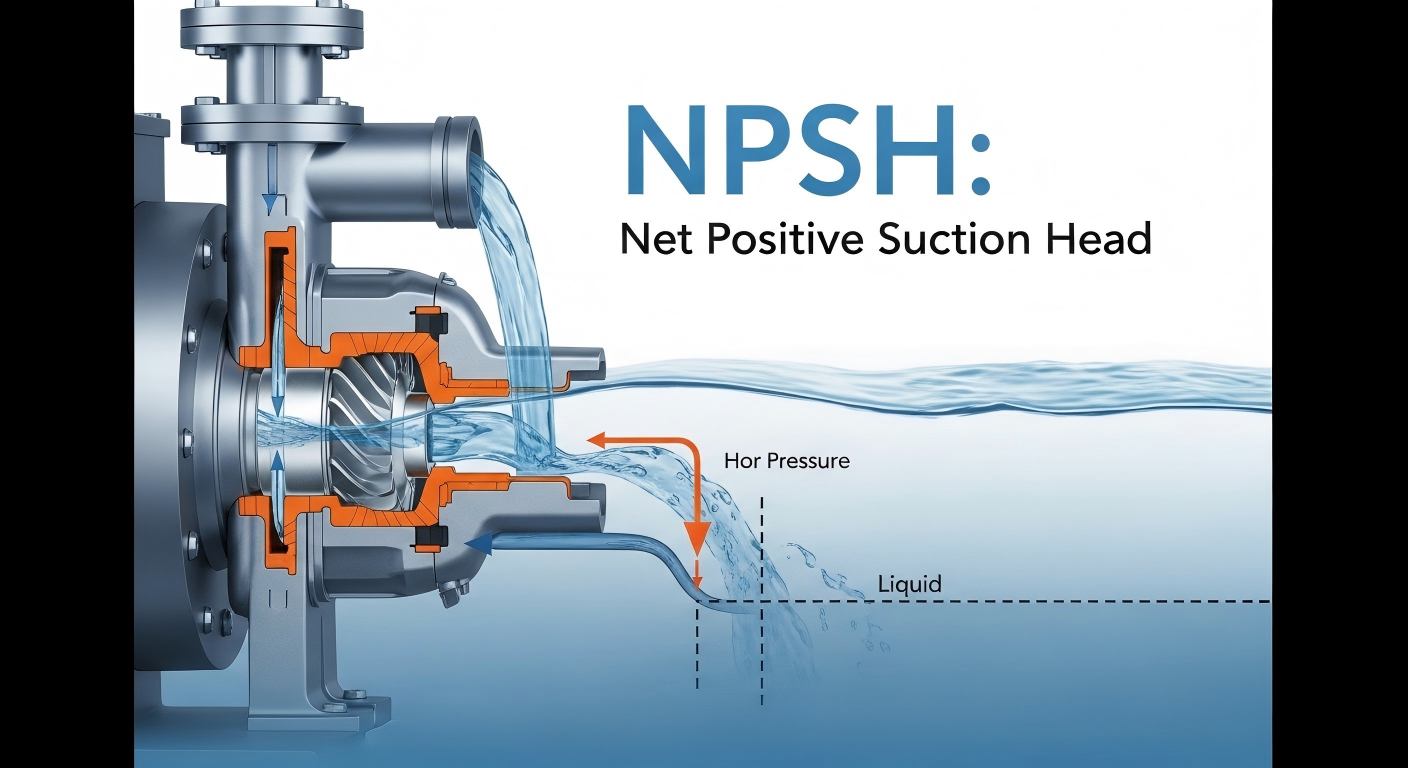

Co to jest dodatnia wysokość ssania netto (NPSH)?

Jeśli obsługujesz lub projektujesz nppompa odśrodkowasystemu, NPSH (Net Positive Suction Head) to termin, którego po prostu nie można uniknąć. To nie tylko parametr fizyczny, ale krytyczna linia podziału określająca, czy pompa będzie działać bezproblemowo przez dziesięciolecia, czy też w ciągu zaledwie kilku miesięcy zostanie zezłomowana z powodu kawitacji.

I. Podstawowa definicja NPSH

NPSH odnosi się do efektywnej energii nadwyżki ciśnienia faktycznie posiadanej przez ciecz na wlocie pompy odśrodkowej. Jego podstawową funkcją jest pokonywanie oporów przepływu i zapobieganie parowaniu cieczy. Zwykle mierzy się go w metrach słupa wody (m) lub stopach słupa cieczy (ft).

Kiedy pompa odśrodkowa pracuje, na wlocie wirnika tworzy się strefa niskiego ciśnienia z powodu szybkiego przepływu cieczy. Jeśli ciśnienie tutaj spadnie poniżej ciśnienia pary nasyconej cieczy, ciecz natychmiast odparuje, tworząc dużą liczbę pęcherzyków pary. Gdy pęcherzyki przepływają wraz z cieczą do strefy wysokiego ciśnienia wirnika, zapadają się i szybko implodują. Zjawisko to znane jest jako kawitacja – najbardziej niszczycielski rodzaj awarii pomp odśrodkowych. Istnienie NPSH polega na utrzymywaniu dolnej linii ciśnienia i zapobieganiu występowaniu kawitacji.

II. Dwie strony NPSH: NPSHA kontra NPSHR

Pomieszanie tych dwóch pojęć jest główną przyczyną nieprawidłowego wyboru w witrynach inżynierskich i wyszukiwarkach Google. Aby zapewnić bezpieczeństwo pompy, należy jasno zrozumieć ich powiązania.

1. Dostępne NPSH (NPSHA)

Ile energii faktycznie może dostarczyć system?

NPSHA zależy całkowicie od warunków instalacji i nie ma nic wspólnego z marką pompy. Zależy to od następujących czynników:

• Wysokość poziomu cieczy: Wysokość powierzchni cieczy w zbiorniku magazynującym względem linii środkowej pompy (dodatnia dla ssania zalanego, ujemna dla ssania podnoszonego).
• Ciśnienie powierzchniowe: czy zbiornik magazynowy jest otwarty na ciśnienie atmosferyczne, czy też uszczelniony i znajdujący się pod ciśnieniem.
• Tarcie rurociągu: Straty oporu spowodowane długością rurociągu ssawnego, kolanek i zaworów.
• Temperatura cieczy: kluczowa kwestia! Im wyższa temperatura, tym łatwiej ciecz odparowuje i tym niższy jest NPSHA.

2. Wymagane NPSH (NPSHR)

Ile energii zużywa sama pompa?

NPSHR jest nieodłączną cechą pompy, określoną przez producenta w drodze rygorystycznych testów i oznaczoną na krzywej wydajności pompy. Reprezentuje zużycie energii wymagane do przepłynięcia cieczy od wlotu pompy do punktu minimalnego ciśnienia wewnątrz wirnika.

• Wpływ natężenia przepływu: Im wyższe natężenie przepływu, tym większa prędkość przepływu, tym większy spadek ciśnienia, a NPSHR jest zwykle wyższy.
• Wpływ projektu: Doskonały model hydrauliczny (taki jak konstrukcja z podwójnym ssaniem) może znacznie zmniejszyć NPSHR.

III. Kawitacja: śmiertelne ryzyko niewystarczającego NPSH

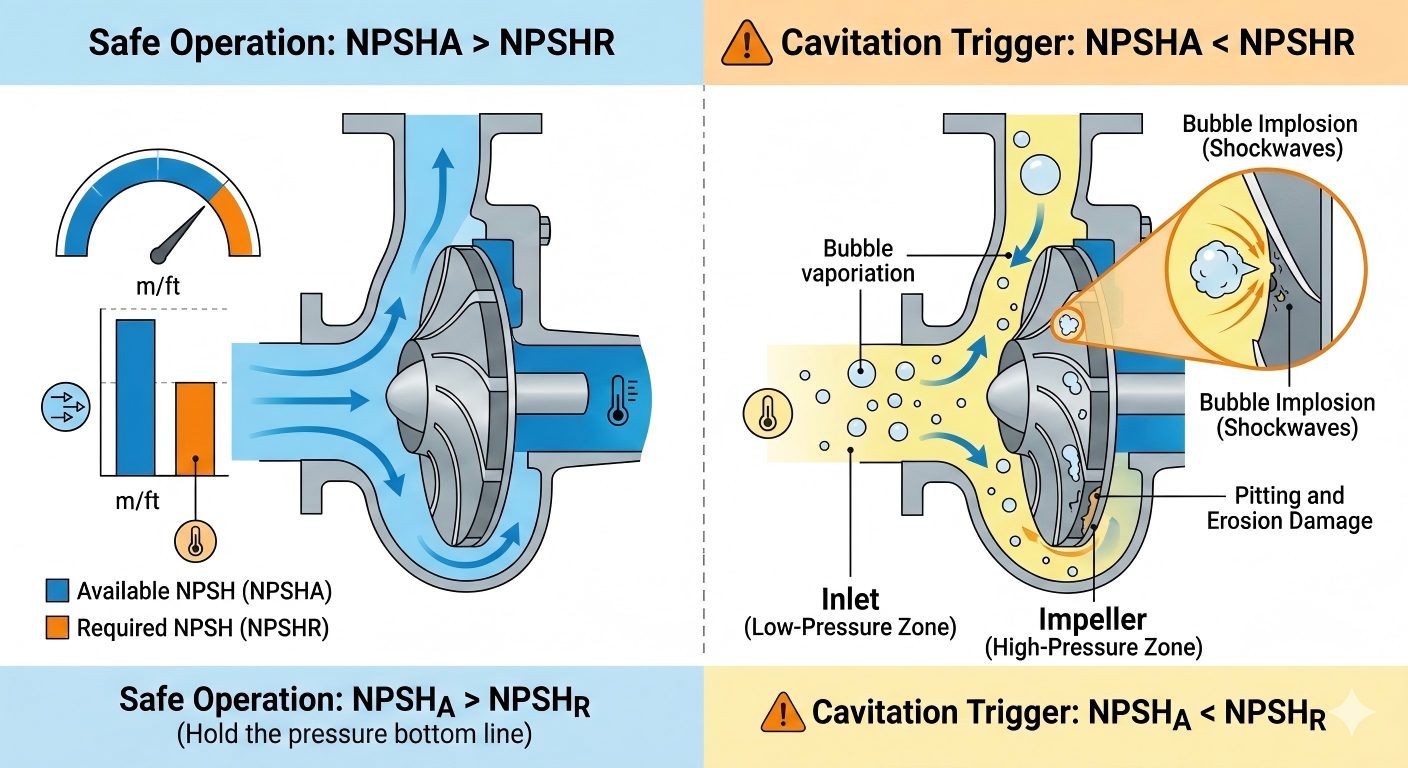

Gdy NPSHa < NPSHR, ciśnienie na wlocie pompy jest niższe niż ciśnienie pary cieczy, a kawitacja zachodzi etapami, ostatecznie powodując nieodwracalne uszkodzenie sprzętu.

1. Proces powstawania kawitacji

1. Tworzenie strefy niskiego ciśnienia: Ciśnienie na wlocie pompy gwałtownie spada, ciecz natychmiast wrze, wytwarzając dużą liczbę drobnych pęcherzyków pary.
2. Implozja pęcherzyków: Gdy pęcherzyki wpływają do strefy wysokiego ciśnienia wirnika, zapadają się i szybko implodują, wytwarzając lokalne fale uderzeniowe o dużej intensywności.
3. Kumulacja uszkodzeń: Miliony mikroskopijnych implozji działają w sposób ciągły, stopniowo uszkadzając podstawowe elementy korpusu pompy.

2. Pięć poważnych konsekwencji kawitacji

IV. Poradnik praktyczny: Jak ulepszyć NPSHa i uniknąć ryzyka kawitacji

W warunkach pracy na miejscu wartość NPSHa można dostosować poprzez optymalizację systemu. Podstawowe kierunki optymalizacji są następujące i można je wdrożyć zgodnie z rzeczywistymi scenariuszami:

1. Zoptymalizuj pozycję montażową: Obniż wysokość montażową pompy, nadając priorytet instalacji na ssaniu zalanym, aby bezpośrednio zwiększyć wysokość ciśnienia statycznego na wlocie.
2. Uprość rurociąg ssawny: skróć długość rurociągu ssącego, zmniejsz lokalne elementy oporu, takie jak kolanka i zawory, zwiększ średnicę rury ssawnej oraz zmniejsz prędkość przepływu płynu i straty tarcia.
3. Podnieś poziom cieczy na wlocie: Zwiększ wysokość poziomu cieczy po stronie ssącej, aby zwiększyć efektywne ciśnienie statyczne i wzmocnić ciśnienie wlotowe.
4. Kontroluj warunki medium: Obniż temperaturę mediów o wysokiej temperaturze, aby zmniejszyć prężność par; lub wybierz odpowiednie dla medium typy pomp odporne na kawitację.
5. Dokładny wybór i dopasowanie typu: Priorytetowo traktuj pompy odśrodkowe o niższych wartościach NPSHR, aby zmniejszyć ryzyko kawitacji u źródła i dostosować się do złożonych warunków pracy.

Wniosek: pozwól, aby dane chroniły Twoje aktywa

Co to jest dodatnia wysokość ssania netto (NPSH)? Jest to linia oddzielająca efektywne działanie od katastrofalnej awarii.
