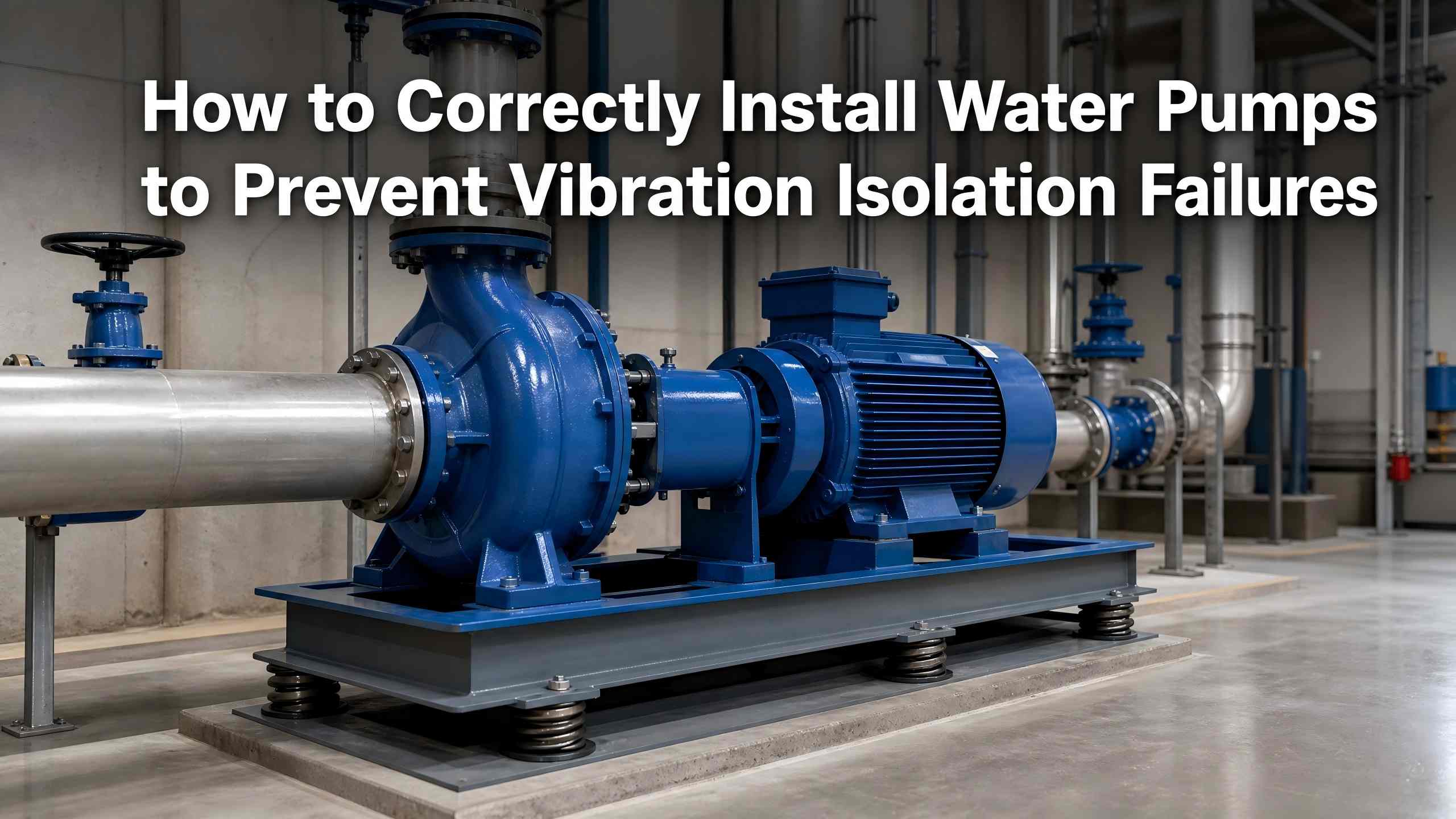

Pompa wodnawibracje, hałas, drgania rurociągów i rezonans budynków są spowodowane głównie niespełniającą standardy instalacją i awarią izolacji wibracyjnej. Izolacja drgań to podstawowy proces instalacji, a nie opcjonalny etap redukcji hałasu. Standardowy montaż skutecznie blokuje przenoszenie drgań pomiędzy pompami, rurociągami i konstrukcjami budynków, zapobiegając pękaniu rurociągów i rezonansom konstrukcyjnym, wydłużając żywotność pomp i zapewniając stabilną pracę sieci wodociągowej.
W tym artykule podsumowano znormalizowane praktyki montażu izolacji drgań pomp wodnych, obejmujące budowę fundamentów, rozmieszczenie elementów izolacji drgań, obróbkę i akceptację rurociągów, mające zastosowanie do większości pomp odśrodkowych i pomp obiegowych.
Wibracje mechaniczne podczas pracypompy wodnejest nieuniknione. Większość awarii izolacji wynika z pięciu typowych błędów instalacji:
- Sztywne połączenie: Całkowicie stałe podstawy pomp, fundamenty i rurociągi eliminują przestrzeń buforującą drgania i powodują ogólny rezonans.
- Nieznormalizowana instalacja izolatora: Asymetryczny układ i nierównomierne odkształcenie przy ściskaniu prowadzą do lokalnego twardego kontaktu i słabej wydajności izolacji.
- Naprężenie rozciągające rurociągu: Sztywne połączenia rurociągu ciągną zespół pompy i wzmacniają wibracje robocze, wywołując rezonans wtórny.
- Zła konstrukcja fundamentów: Niedociążone, nierówne lub niestabilne fundamenty powodują przesunięcie środka i ciągłe drżenie.
- Nieprawidłowe użycie izolatora: Mieszane specyfikacje podkładek, nadmierne warstwy lub kontakt korozyjny prowadzą do przedwczesnej awarii podzespołów.
Kwalifikowana izolacja drgań opiera się na elastycznej izolacji, umożliwiającej pracę zespołu pompowego w stanie elastycznie zawieszonego przy równomiernym naprężeniu podzespołów.
Wykwalifikowany fundament jest podstawą skutecznej izolacji drgań.
Rozmiar i waga:Zastosuj betonowe fundamenty bezwładnościowe lub podstawy stalowe o ciężarze pompy 1–2 razy większym. Podstawa całkowicie zakrywa stopę pompy z marginesem minimum 100 mm z każdej strony. Pompy montowane na podłodze wymagają grubszego i cięższego fundamentu, aby zredukować sprzężenie zwrotne wibracji konstrukcyjnych.
Płaskość i wytrzymałość:Wytrzymałość betonu fundamentowego powinna osiągnąć C25 lub więcej. Beton zaprawowy wtórny musi być mocniejszy niż beton podstawowy. Zapewnij płaską, pozbawioną pęknięć powierzchnię z zarezerwowanymi spadkami drenażowymi, aby chronić izolatory przed zanurzeniem w wodzie.
Zasady dotyczące śrub kotwowych:Osadzić śruby pionowo z podkładkami sprężystymi, aby uniknąć poluzowania i przechylenia. Nigdy nie należy na siłę zniekształcać pompy podczas mocowania, aby zapobiec wibracjom o wysokiej częstotliwości.
Standardowy układ izolatora bezpośrednio określa skuteczność izolacji drgań.
Układ ogólny:Rozmieścić wszystkie izolatory symetrycznie wzdłuż centralnej osi pompy. Układy czteropunktowe przyjmują jednolite rozmieszczenie zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara. Aby uzyskać podparcie sześciopunktowe, zainstaluj cztery podkładki w rogach podstawy i dwie na dłuższych bokach, aby zapewnić spójne odkształcenie ściskające. Krawędzie izolatora nie mogą przekraczać zakresu bloku bezwładności.
Pozioma instalacja pompy:Stosować podkładki gumowe lub izolatory sprężyn tłumiących. Nie jest wymagane żadne klejenie ani sztywne mocowanie; zagęszczanie własnym ciężarem zapewnia niezawodne i elastyczne buforowanie.
Pionowy montaż pompy:Wyposaż zakotwiczone izolatory gumowe w stalowe podstawy przymocowane za pomocą śrub z podkładkami sprężystymi, a następnie zakotwicz do podłogi, aby wyeliminować drgania pionowe.
Zespół podkładki wielowarstwowej:Maksymalnie pięć warstw w przypadku niewystarczającej izolacji jednowarstwowej. Użyj identycznych podkładek oddzielonych płytkami ze stali ocynkowanej o grubości ≥4 mm (nadwymiarowej 10 mm na stronę) z warstwami naprzemiennymi i klejem.
Kontrola i ochrona:Przed instalacją sprawdź wygląd komponentów i ograniczenia kompresji. Trzymaj izolatory z dala od kwasów, zasad i rozpuszczalników organicznych, aby zapobiec starzeniu się gumy.
Sztywne połączenia rurociągów są główną przyczyną drgań szczątkowych.
Zamontuj gumowe elastyczne złącza na wlocie i wylocie pompy, aby odciąć sztywne przenoszenie drgań.
Dodaj uszczelki wibroizolacyjne do podpór i wieszaków rurociągów oraz uszczelnij szczeliny przechodzące przez ściany wełną mineralną, aby zablokować przewodzenie strukturalne.
Ułóż rurociągi w naturalny sposób, bez wymuszonego łączenia doczołowego, aby uniknąć deformacji izolatorów naprężeń rozciągających.
Sprawdź działanie izolacji przed oficjalnym uruchomieniem:
- Kontrola wzrokowa: Brak przesunięć izolatora, deformacji lub korozji; kwalifikowana poziomowość jednostki.
- Kontrola ręczna: Brak wyraźnych drgań urządzenia lub poluzowanych śrub.
- Test bez obciążenia: 3–5 minut stabilnej pracy bez nietypowych wibracji i hałasu.
- Test obciążenia: Brak drgań rurociągu i rezonansu budynku pod ciśnieniem roboczym.
- Asymetryczne umiejscowienie izolatora powoduje nierównomierne naprężenia i rezonans
- Niedociążone fundamenty prowadzące do niestabilnej pracy
- Brakujące złącza elastyczne rurociągu powodujące wibracje wtórne
- Niezabezpieczone śruby kotwowe powodujące przesunięcie jednostki
- Sztywne mocowanie poziomych izolatorów pomp uniemożliwiające buforowanie
- Niestandardowy wielowarstwowy zespół podkładek zmniejszający efekt izolacji
- Kontakt korozyjny prowadzący do przedwczesnego starzenia się gumy
Skuteczna izolacja drgań pompy zależy od znormalizowanej, elastycznej instalacji. Przestrzegaj symetrycznego układu izolatorów, stabilnej konstrukcji fundamentów i zasad beznaprężeniowego łączenia rurociągów. Standardowa praca eliminuje problemy związane z wibracjami i rezonansem, zapewnia długoterminową stabilność pompy i zmniejsza koszty codziennej konserwacji.
-
