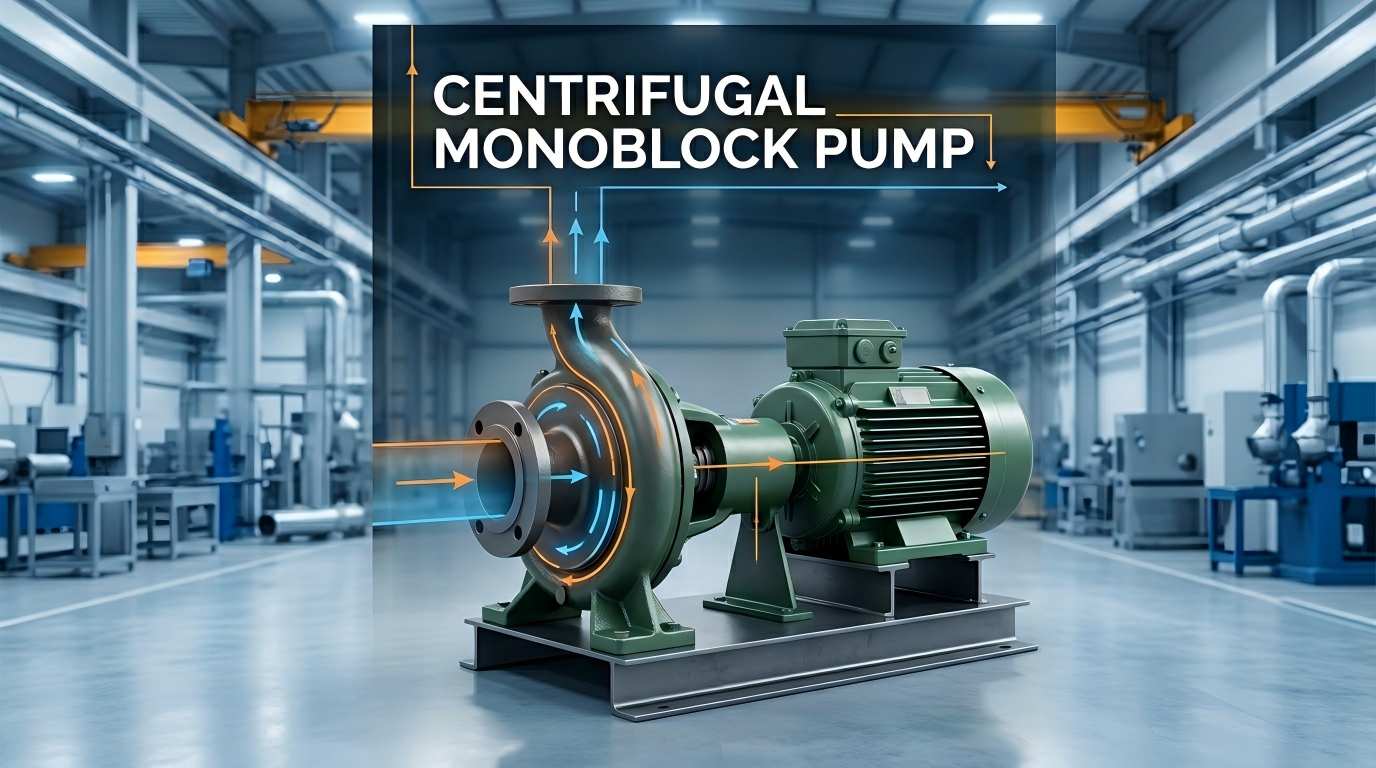

Wielu nabywców i inżynierów często spotyka się z terminem „odśrodkowa pompa monoblokowa” przy wyborze sprzętu do zaopatrzenia w wodę, ale nie ma pewności co do różnic między nim a zwykłymi pompami odśrodkowymi i pompami wodnymi typu split. Krótko mówiąc, odśrodkowa pompa monoblokowa jest zintegrowanapompa odśrodkowaz korpusem pompy i silnikiem połączonym w jedną całość. Dzięki swojej zwartej konstrukcji, łatwej instalacji i stabilnej pracy, stała się ona głównym typem pomp do zastosowań w zaopatrzeniu w wodę w budownictwie cywilnym, lekkim przemyśle i rolnictwie.
Jak sama nazwa wskazuje, odśrodkowa pompa monoblokowa to urządzenie mechaniczne, które wykorzystuje siłę odśrodkową generowaną przez obrót wirnika do tłoczenia cieczy.
Określenie „monoblok” jest kluczową cechą odróżniającą ją od tradycyjnych pomp z długim wałem:
Konstrukcja ta eliminuje złożone elementy przekładni tradycyjnych pomp, dzięki czemu sprzęt jest lżejszy, bardziej kompaktowy i wydajny.
Stabilna i wydajna praca odśrodkowej pompy monoblokowej opiera się na koordynacji wielu głównych komponentów. Każdy kluczowy element spełnia swoje własne zadanie, aby zakończyć cały proces zasysania, zwiększania ciśnienia i transportu płynu. Podstawowe komponenty i ich funkcje są następujące:
Jako rdzeń napędowy całej pompy wodnej, silnik odgrywa kluczową rolę w przetwarzaniu energii, skutecznie przekształcając energię elektryczną w energię mechaniczną, stale napędzając wirnik w celu obracania się z dużą prędkością, zapewniając wystarczającą moc do transportu płynu i służąc jako podstawa normalnej pracy sprzętu. Zintegrowana konstrukcja zapewnia precyzyjne dopasowanie silnika do korpusu pompy, co skutkuje bardziej stabilną mocą wyjściową.
Wirnik jest ruchomym elementem rdzenia, który bezpośrednio oddziałuje na płyn. Napędzana przez silnik i obracająca się z dużą prędkością, generuje silną siłę odśrodkową, która szybko wypycha płyn i rozprzestrzenia się na zewnątrz, tworząc jednocześnie obszar niskiego ciśnienia w środku wirnika, aby uzyskać ciągłe ssanie i przyspieszanie płynu, co czyni go kluczowym elementem decydującym o wydajności transportu wody przez pompę.
Obudowa pompy owija się wokół wirnika i jako całość przyjmuje strukturę spiralną. Jego podstawową funkcją jest regulacja kierunku przepływu płynu i konwersja energii. Może stabilnie przekształcać energię kinetyczną płynu wytwarzaną przez obrót wirnika w energię ciśnienia płynu, znacznie zwiększając ciśnienie transportu wody i kierując płyn tak, aby płynnie przepływał do wylotu wody, zapewniając wydajny i płynny transport.
Wał pompy to piasta przekładni łącząca silnik z wirnikiem. Posiada zintegrowaną konstrukcję współosiową, obracającą się synchronicznie z silnikiem, aby dokładnie przenosić moc, zapewniając stabilną prędkość obrotową i równomierne naprężenie wirnika, utrzymując spójność podczas transportu płynu i unikając strat w przenoszeniu mocy.
Uszczelki to kluczowe akcesoria zapewniające szczelność i stabilność pracy urządzeń, instalowane głównie na styku wału pompy z korpusem pompy. Mogą skutecznie uszczelniać szczeliny pomiędzy ruchomymi częściami, całkowicie zapobiegać wyciekom płynu z pompy oraz przedostawaniu się pyłu i wilgoci z zewnątrz do korpusu pompy, chronić wewnętrzne elementy rdzenia, utrzymywać integralność operacyjną sprzętu i znacznie zmniejszać prawdopodobieństwo awarii.
Logika działania odśrodkowych pomp monoblokowych jest prosta, dojrzała i wysoce zautomatyzowana, nie wymagająca skomplikowanej obsługi ręcznej. Cykl płynu kończy się poprzez koordynację komponentów. Cały proces operacji wygląda następująco:
Po włączeniu i uruchomieniu urządzenia silnik napędza wirnik, który obraca się z dużą prędkością przez wał pompy. Płyn w komorze pompy obraca się szybko wraz z wirnikiem i jest wyrzucany na zewnątrz pod działaniem siły odśrodkowej, tworząc obszar podciśnienia o niskim ciśnieniu w środku wirnika. Napędzany różnicą ciśnień między zewnętrznym ciśnieniem atmosferycznym a obszarem niskiego ciśnienia w pompie, zewnętrzny płyn jest w sposób ciągły zasysany do środka wirnika z wlotu wody w celu ciągłego uzupełniania płynu.
Następnie zasysana ciecz pod wpływem przyspieszenia wirnika uzyskuje wystarczającą energię kinetyczną i z dużą prędkością wpływa do korpusu pompy. Obudowa pompy typu spiralnego stopniowo zwęża kanał przepływowy, zmniejsza natężenie przepływu płynu, skutecznie przekształca energię kinetyczną płynu w energię ciśnienia i uzupełnia zwiększanie ciśnienia płynu. Na koniec płyn pod wysokim ciśnieniem jest stabilnie odprowadzany z wylotu wody wzdłuż kanału prowadzącego obudowy pompy, w sposób ciągły kończąc operacje, takie jak dostarczanie wody, cyrkulacja wody i transport płynu.
W porównaniu z pompami wielostopniowymi lub pompami dzielonymi, odśrodkowe pompy monoblokowe wykazują znaczną przewagę nad konkurencją rynkową ze względu na swoją unikalną konstrukcję:
Ponieważ silnik i korpus pompy są zintegrowane, nie ma potrzeby stosowania dużej podstawy i skomplikowanej regulacji ustawienia, a powierzchnia podłogi jest znacznie mniejsza niż w przypadku tradycyjnych zestawów pompowych. Dzięki temu idealnie nadaje się do zwiększania ciśnienia w budynkach mieszkalnych, małych fabrykach lub urządzeniach modułowych o ograniczonej przestrzeni.
Konstrukcja połączona bezpośrednio eliminuje straty energii z napędu pasowego lub napędu z długim wałem, a prawie 100% mocy silnika może zostać przeniesione na wirnik. Ta wysoka wydajność transmisji oznacza, że pompa monoblokowa może zaoszczędzić znaczne koszty energii elektrycznej przy tym samym natężeniu przepływu.
Mniej komponentów oznacza mniej punktów awarii. Nie ma skomplikowanych problemów z ustawieniem sprzęgła ani pasów do noszenia. Codzienna konserwacja zwykle wymaga jedynie sprawdzenia uszczelek i łożysk, co znacznie skraca przestoje i koszty konserwacji.
Zmieniając materiały (takie jak stal nierdzewna, żeliwo) i typy uszczelnień, pompy monoblokowe mogą obsługiwać różne media. Dostępne są odpowiednie modele do czystej wody wodociągowej, żrących chemikaliów i szlamów zawierających cząstki śladowe.
Pompy monoblokowe sprawdzają się dobrze zarówno pod względem początkowych kosztów zakupu, jak i długoterminowych kosztów eksploatacji. Ich ustandaryzowany proces produkcyjny sprawia, że cena jest przystępna, a niskie zużycie energii i niskie koszty konserwacji dodatkowo poprawiają zwrot z inwestycji.
Podsumowując, odśrodkowa pompa monoblokowa jest zintegrowanym urządzeniem do transportu cieczy o zwartej konstrukcji, stabilnej wydajności, wysokiej wydajności i oszczędności energii. Dzięki zintegrowanej konstrukcji silnika i korpusu pompy doskonale rozwiązuje przemysłowe problemy tradycyjnych pomp odśrodkowych, takie jak uciążliwa instalacja, wysokie zużycie energii, kłopotliwa konserwacja i zajmowanie dużej przestrzeni, co czyni go obecnie głównym typem pompy o wysokiej wydajności i praktyczności. Teffiko od wielu lat jest głęboko zaangażowana w dziedzinie urządzeń do transportu płynów, ściśle kontrolując technologię sprzętu i standardy wydajności oraz zapewniając użytkownikom na całym świecie stabilne, trwałe, energooszczędne i niewymagające konserwacji rozwiązania w zakresie pomp odśrodkowych. Więcej informacji na temat parametrów produktów, planów wyboru i usług niestandardowych można znaleźć na oficjalnej stronie internetowej:www.teffiko.com
-
