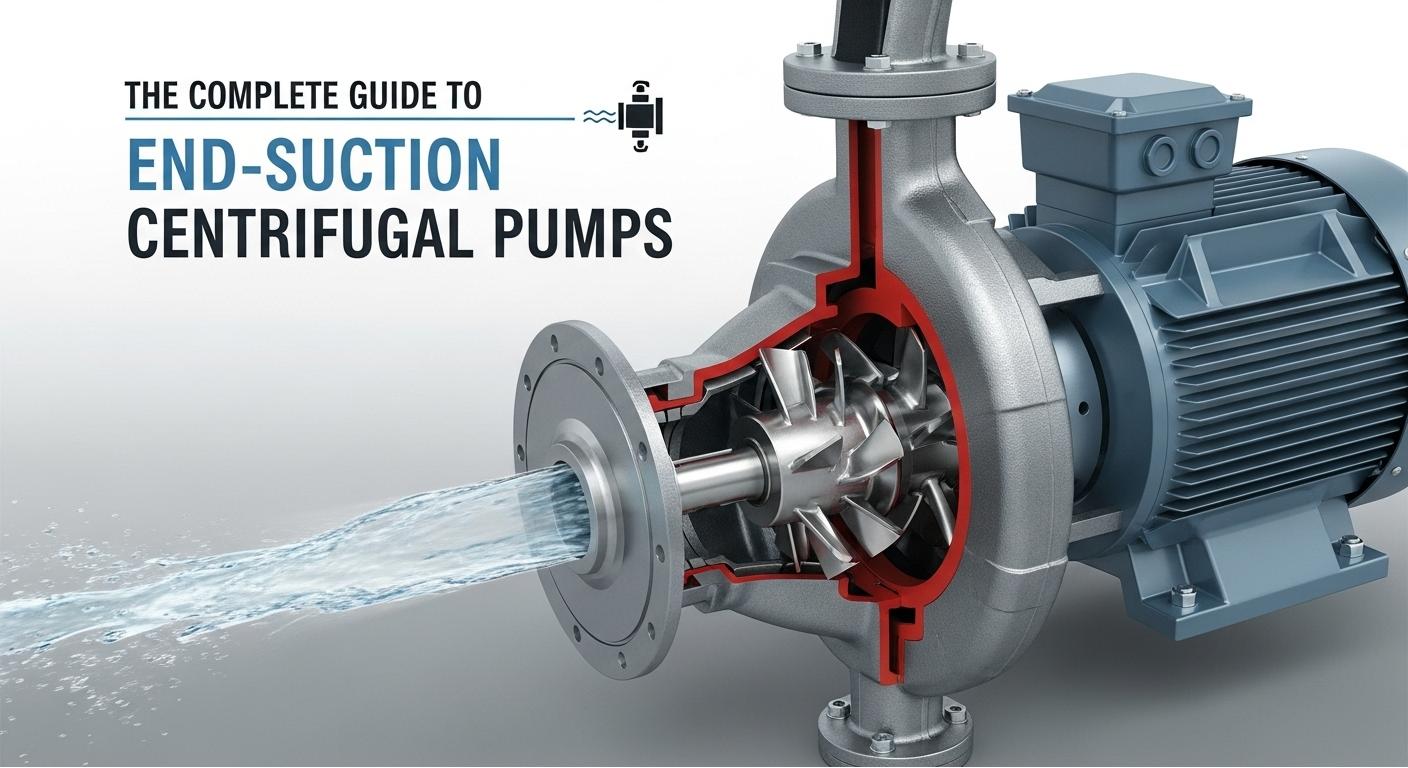

Kompletny przewodnik po pompach odśrodkowych z wlotem końcowym

I. Podstawowa wiedza na temat pomp odśrodkowych z wlotem końcowym

Jako kluczowa gałąźpompy odśrodkowe, pompy odśrodkowe z wlotem końcowym stały się podstawową siłą do przenoszenia płynów w produkcji przemysłowej i obiektach cywilnych, dzięki swojej zwartej konstrukcji i doskonałej wydajności. Od średniego obiegu w warsztatach fabrycznych i wspomagania ciśnienia w wodociągach miejskich, po wymianę ciepła w systemach HVAC i awaryjny przesył wody w scenariuszach gaszenia pożarów, są one szeroko stosowane w dziesiątkach dziedzin, takich jak petrochemia, inżynieria komunalna i energetyka, służąc jako sprzęt krytyczny zapewniający ciągłą i stabilną pracę różnych systemów.

II. Struktura i zasada działania pomp odśrodkowych z wlotem końcowym

1. Analiza funkcjonalna podstawowych elementów konstrukcyjnych

• Elementy ssące i tłoczne: Kołnierz ssący znajduje się na jednym końcu obudowy pompy i przyjmuje osiowy wlot wody, aby zmniejszyć opór wlotu płynu; kołnierz tłoczny jest rozmieszczony pod kątem 90° w pionie do końca ssawnego, co ułatwia układ rurociągu.
• Wirnik i obudowa pompy: Wirnik jest rdzeniem przekazującym energię, przeważnie o konstrukcji zamkniętej (głównie wykonany ze stali nierdzewnej), który wywiera siłę odśrodkową na płyn poprzez obrót z dużą prędkością; obudowa pompy w kształcie spirali przekształca energię kinetyczną płynu w energię ciśnienia, aby uzyskać transfer pod ciśnieniem.
• Układ wałów i uszczelnienie: Wał pompy łączy wirnik z silnikiem i przekazuje moc obrotową; uszczelnienia mechaniczne lub uszczelnienia dławnicowe zapobiegają wyciekom płynu wzdłuż wału, zapewniając szczelność eksploatacyjną.
• Wsparcie i napęd: Obudowa łożyska podtrzymuje układ wałów w celu zmniejszenia tarcia obrotowego; silnik jest przeważnie standardowym silnikiem asynchronicznym, napędzanym przez sprzęgło lub bezpośrednie połączenie w celu dostosowania do różnych wymagań mocy.

2. Trójstopniowa zasada działania

• Etap ssania: Po uruchomieniu silnik wprawia wirnik w ruch obrotowy, tworząc obszar niskiego ciśnienia w środku wirnika. Ciecz wpływa do wnęki pompy przez rurociąg ssawny pod ciśnieniem atmosferycznym.
• Etap przyspieszania: Po wejściu cieczy do kanałów łopatek wirnika przemieszcza się ona promieniowo na zewnątrz pod wpływem siły odśrodkowej, ze znacznym wzrostem prędkości i energii kinetycznej.
• Etap zwiększania ciśnienia i rozładowania: Gdy płyn o dużej prędkości wpływa do spirali, pole przekroju poprzecznego kanału przepływowego stopniowo się zwiększa, zmniejszając prędkość przepływu i przekształcając energię kinetyczną w ciśnienie statyczne. Na koniec płyn jest dostarczany do docelowego rurociągu poprzez kołnierz tłoczny.

III. Charakterystyka wydajności pomp odśrodkowych z wlotem końcowym

1. Interpretacja kluczowych parametrów użytkowych

Podstawowe parametry wydajności pomp odśrodkowych z wlotem końcowym określają scenariusze ich zastosowań: zakres natężenia przepływu wynosi zwykle 5-1000 m3/h, co odpowiada potrzebom przenoszenia małych i średnich przepływów; wysokość podnoszenia wynosi zazwyczaj 10–200 m, jest odpowiednia dla warunków od niskiego do średniego ciśnienia; wydajność może osiągnąć 75% -90%, przy znaczących efektach oszczędzania energii; wymagana dodatnia wysokość ssania netto (NPSHr) jest niewielka, co zmniejsza ograniczenia dotyczące wysokości instalacji na rurociągu ssawnym.

2. Trzy podstawowe zalety

• Wysoka wydajność i oszczędność energii: Zoptymalizowana konstrukcja hydrauliczna minimalizuje straty konwersji energii. Po tym, jak przedsiębiorstwo chemiczne wymieniło swoje stare pompy na te pompy, pojedyncze urządzenie pozwoliło zaoszczędzić ponad 50 000 kWh energii elektrycznej rocznie.
• Łatwa konserwacja: Komponenty charakteryzują się wysokim stopniem standaryzacji. Wymiana uszczelnień mechanicznych nie wymaga demontażu całej pompy, skracając średni czas konserwacji o 40% w porównaniu do podobnych pomp.
• Szerokie możliwości adaptacji aplikacji: Zastępując materiały wirnika (np. Hastelloy, stop tytanu), może transportować specjalne media, takie jak roztwory kwasowo-zasadowe i ścieki zawierające cząstki śladowe.

IV. Kluczowe punkty wyboru pomp odśrodkowych z wlotem końcowym

1. Wstępne badania parametrów

Należy wyjaśnić dwa podstawowe wymiary:

• Charakterystyka średnia: Nadaje się do mediów o lepkości < 200 cSt i zawartości części stałych ≤ 5%; Dobór materiału powinien odpowiadać korozyjności medium.
• OWarunki pracy: Projektowe natężenie przepływu, nominalna wysokość podnoszenia, temperatura medium i ciśnienie w układzie. W szczególności należy obliczyć dostępną wysokość ssania netto (NPSHa), aby zapewnić margines bezpieczeństwa NPSHa > NPSHr + 0,5 m.

2. Demontaż procesu selekcji

1. Określ podstawowe parametry: Oznaczyć natężenie przepływu (normalne/maksymalne warunki pracy) i wysokość podnoszenia (biorąc pod uwagę straty w rurociągu 10–15%) w oparciu o wymagania procesu.
2. Dopasuj specyfikacje modelu pompy: Zapoznaj się z krzywą wydajności producenta pompy i wybierz modele, których punkt pracy mieści się w granicach ±10% punktu najlepszej wydajności (BEP).
3. Potwierdź silnik i akcesoria: Wybierz silnik w oparciu o moc wału pompy (z zarezerwowanym marginesem mocy 10% -15%), wybierając pomiędzy silnikami przeciwwybuchowymi lub zwykłymi; dopasować akcesoria do rurociągów, takie jak zawory zwrotne i filtry.
4. Ostateczna weryfikacja materiału: W przypadku mediów korozyjnych należy sprawdzić, czy obudowa pompy (np. stal nierdzewna 304/316L) i materiały wirnika spełniają wymagania dotyczące odporności na korozję.

V. Pola aplikacji

1. Podstawowe scenariusze w produkcji przemysłowej

• Przemysł Chemiczny: Przenosi rozpuszczalniki organiczne, takie jak metanol i glikol etylenowy, lub rozcieńczone roztwory kwasów/zasad; wymagane są obudowy pomp wykonane z materiałów odpornych na korozję.
• Przemysł energetyczny: Stosowany do obiegu wody chłodzącej w urządzeniach pomocniczych kotłów oraz do transportu szlamu w instalacjach odsiarczania; obudowy pomp muszą być odporne na wysoką temperaturę i zużycie.
• Przetwórstwo spożywcze: Przenosi media sanitarne takie jak soki owocowe i produkty mleczne; muszą być zgodne ze standardami sanitarnymi FDA lub 3A.

2. Kluczowe role w sektorach komunalnych i budowlanych

• Miejskie zaopatrzenie w wodę: Pompy odśrodkowe z wlotem końcowym są stosowane w przepompowniach podwyższających ciśnienie wtórne w celu zapewnienia stałego ciśnienia wody w wysokich budynkach, z elastyczną regulacją przepływu.
• Oczyszczanie ścieków: Stosowany do podnoszenia ścieków po przesianiu i powrotu cieczy ze zbiorników napowietrzających, odpowiedni do warunków z małą ilością zawiesin.
• HVAC: Pełni funkcję pomp obiegowych wody lodowej i wody chłodzącej, zapewniając regulację temperatury w dużych budynkach, takich jak centra handlowe i hotele.

VI. Instalacja i uruchomienie pomp odśrodkowych z wlotem końcowym

1. Przygotowanie przed instalacją

Fundament musi być płaski i solidny, z wystarczającą ilością miejsca na konserwację; średnica rurociągu ssącego nie powinna być mniejsza niż średnica wlotu pompy, z mniejszą liczbą kolan i zaworów, aby uniknąć kawitacji; rurociąg tłoczny musi być wyposażony w manometry i zawory zwrotne, aby zapobiec uderzeniom hydraulicznym.

2. Kluczowe punkty uruchomienia

• Inspekcja rurociągu: Po instalacji przeprowadzić próbę ciśnieniową, aby upewnić się, że rurociąg nie przecieka; sprawdzić odchyłkę ustawienia sprzęgła, przy odchyłkach promieniowych i osiowych ≤ 0,1 mm.
• Testy bez obciążenia i obciążenia: Uruchomić bez obciążenia przez 10-15 minut, sprawdzając temperaturę łożysk (≤ 75℃) i wibracje (≤ 4,5 mm/s); podczas próbnego obciążenia należy stopniowo regulować zawory i rejestrować, czy natężenie przepływu i wysokość podnoszenia odpowiadają wartościom projektowym.

VII. Konserwacja i rozwiązywanie problemów z pompami odśrodkowymi z wlotem końcowym

1. Lista kontrolna codziennej konserwacji

• Codzienna kontrola: Sprawdź temperaturę łożysk, szczelność uszczelnienia (kapanie ≤ 10 kropli/minutę jest normalne) i ciśnienie wlotowe/wylotowe.
• Cotygodniowa konserwacja: Uzupełnij smar łożyskowy (głównie smar na bazie litu) i oczyść powierzchnię obudowy pompy z kurzu.
• Kontrola kwartalna: Sprawdź zużycie wirnika, zmierz luz na końcu wału pompy i skalibruj dokładność manometrów i przepływomierzy.

2. Typowe usterki i rozwiązania

• Niewystarczający przepływ: Typowe przyczyny to zablokowane rurociągi ssące, zużyte wirniki i niska prędkość silnika; rozwiązania obejmują czyszczenie filtrów, wymianę wirników i sprawdzenie częstotliwości zasilania silnika.
• Przegrzane łożyska: Najczęściej spowodowane niewystarczającą ilością/zużytym smarem lub dużą odchyłką ustawienia sprzęgła; uzupełnić/wymienić smar i ponownie skalibrować sprzęgło.
• Poważny wyciek uszczelnienia: Głównie spowodowane zużytymi uszczelkami, wygiętymi wałami pomp lub zanieczyszczeniami w medium; rozwiązać poprzez wymianę uszczelek, naprawę wału pompy i instalację filtrów rurociągu.

VIII. Specyfikacje bezpieczeństwa pracy dla pomp odśrodkowych z wlotem końcowym

1. Kontrola bezpieczeństwa przed uruchomieniem

Upewnij się, że korpus pompy i rurociągi są solidnie połączone i nie ma luźnych śrub kotwiących; sprawdzić, czy okablowanie silnika jest prawidłowe i czy uziemienie jest niezawodne; zamknij zawór rurociągu tłocznego, otwórz zawór rurociągu ssawnego i upewnij się, że komora pompy jest wypełniona cieczą.

2. Monitorowanie bezpieczeństwa podczas pracy

Surowo zabrania się demontażu jakichkolwiek elementów podczas pracy pompy, aby uniknąć obrażeń w wyniku wytrysku płynu pod wysokim ciśnieniem; dokładnie monitoruj prąd silnika i temperaturę łożysk – jeśli przekraczają wartości znamionowe lub wystąpią nietypowe hałasy/wibracje, natychmiast zatrzymaj pompę w celu kontroli; zabraniać długotrwałej pracy w warunkach poniżej 30% znamionowego natężenia przepływu, aby zapobiec przegrzaniu płynu wewnątrz pompy.

3. Bezpieczeństwo po wyłączeniu

Najpierw zamknij zawór rurociągu tłocznego, a następnie odetnij zasilanie silnika; w przypadku przesyłu mediów o wysokiej temperaturze lub substancji żrących należy przepłukać rurociągi, aby zapobiec krystalizacji pozostałości mediów lub korozji korpusu pompy; po wyłączeniu w zimie należy spuścić płyn z komory pompy i rurociągów, aby uniknąć zamarzania i pękania elementów.

IX. Porównanie pomp odśrodkowych z wlotem końcowym i innych typów pomp

1. Porównanie z pionowymi pompami odśrodkowymi

Pompy odśrodkowe z wlotem końcowym zajmują większą powierzchnię, ale są łatwiejsze w montażu i konserwacji; pionowe pompy odśrodkowe zajmują mniej miejsca, nadają się do scenariuszy o ograniczonej przestrzeni, ale wymagają demontażu rurociągu podczas konserwacji, co skutkuje wyższymi kosztami konserwacji. Obydwa nadają się do stosowania w warunkach niskiego i średniego podnoszenia, a pompy odśrodkowe z wlotem końcowym mają lepszą wydajność w scenariuszach małych i średnich przepływów.

2. Porównanie z pompami wyporowymi

Pompy wyporowe (np. pompy zębate, pompy membranowe) nadają się do pracy w warunkach dużej lepkości i pod wysokim ciśnieniem, ale mają wąski zakres regulacji przepływu; Pompy odśrodkowe z wlotem końcowym nadają się do pracy w warunkach niskiej lepkości, od niskiego do średniego ciśnienia, z elastyczną regulacją przepływu i wysoką wydajnością. Pompy odśrodkowe z wlotem końcowym charakteryzują się wyższą opłacalnością przy przesyłaniu mediów o niskiej lepkości, takich jak czysta woda i rozpuszczalniki.

X. Kierunki rozwoju pomp odśrodkowych z wlotem osiowym

1. Innowacje materiałowe i projektowe

Zastosuj wirniki z powłoką ceramiczną i obudowy pomp z materiału kompozytowego, aby poprawić odporność na zużycie i korozję; optymalizować modele hydrauliczne i projektować bardziej wydajne kanały przepływu poprzez symulację CFD w celu dalszego zmniejszenia zużycia energii.

2. Zastosowanie inteligentnych systemów monitorowania

Zintegruj czujniki wibracji, czujniki temperatury i inteligentne liczniki energii elektrycznej, aby uzyskać zdalne monitorowanie za pośrednictwem platform IoT; łączą algorytmy AI w celu przewidywania usterek, zapewniając wczesne ostrzeżenia o awariach łożysk i zużyciu uszczelek, redukując w ten sposób nieplanowane przestoje.

3. Promocja technologii energooszczędnych

Dopasuj napędy o zmiennej częstotliwości (VFD), aby uzyskać bezstopniową regulację przepływu, oszczędzając 20% -30% więcej energii niż tradycyjna regulacja dławienia; promować silniki synchroniczne z magnesami trwałymi, które są o 5–8% bardziej wydajne niż silniki asynchroniczne, pomagając sektorowi przemysłowemu osiągnąć cele „podwójnego węgla”.

XI. Często zadawane pytania (FAQ)

P: Co może być przyczyną braku przepływu w pompie odśrodkowej z wlotem końcowym po uruchomieniu?

A: Do głównych przyczyn zalicza się zasysanie powietrza do komory pompy na skutek wycieku powietrza z rurociągu ssawnego, zablokowane filtry ssące, odwrotny obrót wirnika (konieczność zmiany kolejności faz w okablowaniu silnika) oraz niezapełnienie komory pompy płynem (konieczność ponownego zalania pompy).

P: Jak przedłużyć żywotność pompy odśrodkowej z wlotem końcowym podczas przesyłania mediów zawierających małą ilość cząstek?

A: Aby uniknąć zakleszczenia cząstek, można zastosować wirnik półotwarty; zainstalować filtr zgrubny na rurociągu ssącym (wielkość oczek filtra dobierana jest na podstawie wielkości cząstek); stosować wirniki wykonane z materiałów odpornych na zużycie, takich jak żeliwo wysokochromowe; kontrolować natężenie przepływu w najlepszym zakresie wydajności podczas pracy, aby zmniejszyć zużycie wirnika.

P: Co należy zrobić, jeśli podczas pracy pompy odśrodkowej z wlotem końcowym wystąpią silne wibracje?

A: Najpierw zatrzymaj pompę w celu kontroli. Najczęstsze przyczyny to nadmierne odchylenie w osi sprzęgła, niewyważone zużycie wirnika, uszkodzone łożyska i luźne śruby kotwowe. Należy ponownie skalibrować ustawienie sprzęgła, wymienić zużyte wirniki lub łożyska i dokręcić śruby kotwowe. Uruchomić ponownie pompę dopiero po wyeliminowaniu wibracji.

P: Dlaczego warto wybrać TEFFIKO?

A: Jako włoski producent,Teffikojest wiodącym przedsiębiorstwem w globalnej branży pomp przemysłowych, z 20-letnim doświadczeniem w badaniach i rozwoju oraz produkcji. Koncentruje się na pompach odśrodkowych, pompach śrubowych itp. i jest liderem w takich dziedzinach, jak wytwarzanie energii i petrochemia, zapewniając rozwiązania dostosowane do indywidualnych potrzeb. Wszystkie produkty przechodzą 100% testów i uzyskały certyfikaty, takie jak ISO 9000. Globalna sieć sprzedaży zapewnia wsparcie w zakresie wyboru i lokalne zapasy, co czyni ją doskonałym wyborem przy zakupie pomp.

XII. Suma

Podsumowując, pompy odśrodkowe z wlotem końcowym charakteryzują się doskonałą wydajnością i wszechstronnością w różnych gałęziach przemysłu. Ich zalety — takie jak prosta konstrukcja, łatwa konserwacja i wysoka wydajność — czynią je popularnym wyborem w zastosowaniach związanych z przesyłaniem płynów. Jako włoski producent pomp odśrodkowych z ponad 20-letnim doświadczeniem,Teffikozobowiązała się do dostarczania wysokiej jakości pomp, które spełniają Twoje specyficzne potrzeby, pozwalając Ci doświadczyć ich wyjątkowej niezawodności i wyjątkowej jakości.
