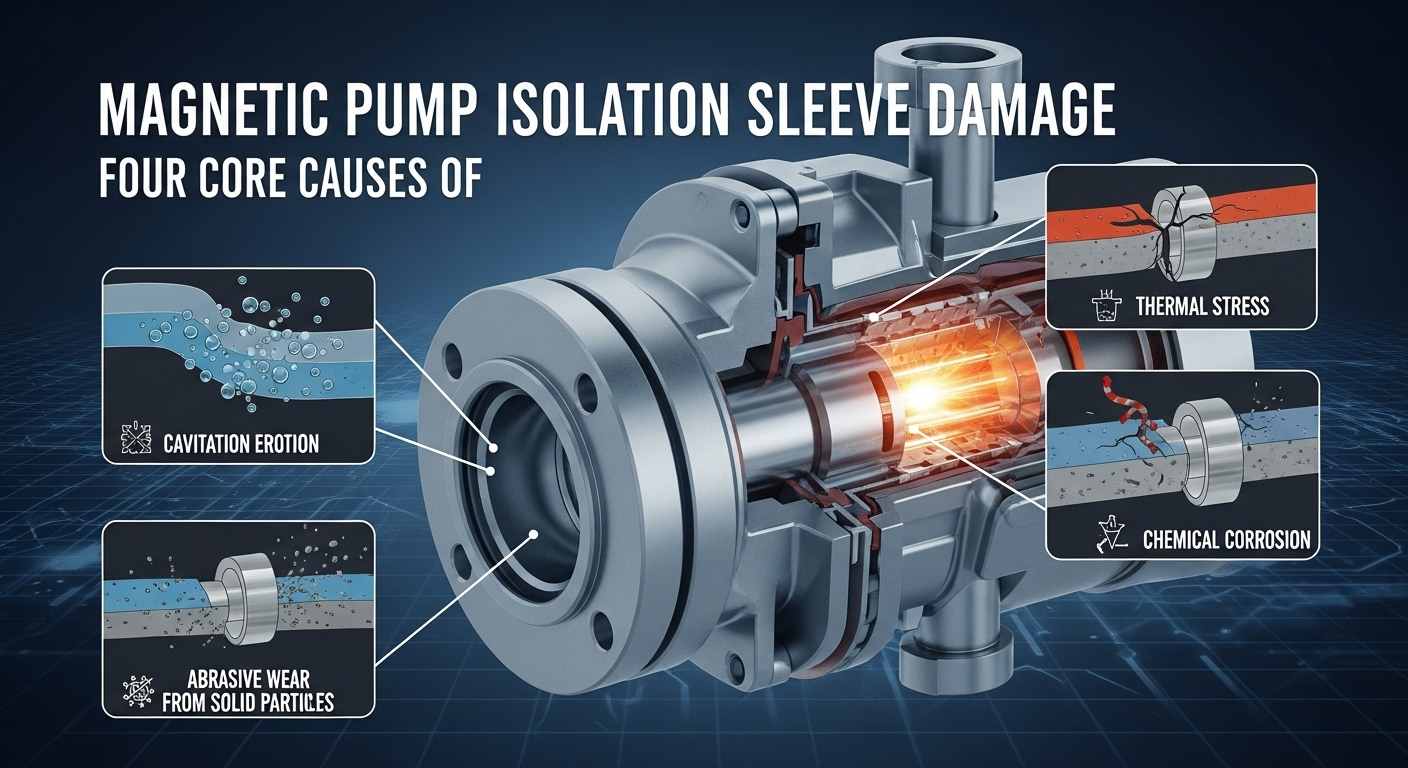

Cztery główne przyczyny uszkodzenia tulei izolującej pompy magnetycznej

Uszkodzeniepompa magnetycznarękaw izolacyjny stanowi główne zagrożenie bezpieczeństwa w transporcie płynów chemicznych. W oparciu o praktykę inżynierską w tym artykule szczegółowo przeanalizowano mechanizmy uszkodzeń tulei izolacyjnej spowodowanej zużyciem cząstek twardych, awarią smarowania podczas pracy na sucho, wahaniami warunków pracy i kawitacją, a także przedstawiono profesjonalne rozwiązania zapobiegawcze, które pomagają poprawić stabilność operacyjną pomp magnetycznych.

I. Magnetyczne ciała obce i cząstki twarde

Jest to najbardziej bezpośrednia i najczęstsza przyczyna fizycznego zużycia tulei izolacyjnej. Pomiędzy wewnętrznym i zewnętrznym wirnikiem magnetycznym pompy magnetycznej istnieje silne pole magnetyczne, a jej wewnętrzne kanały przepływowe są precyzyjne.

Mechanizm uszkodzenia:

1. Magnetyczne ciała obce: Zanieczyszczenia magnetyczne, takie jak opiłki żelaza i żużel spawalniczy w transportowanym medium będą silnie adsorbowane na powierzchniach wewnętrznego i zewnętrznego wirnika magnetycznego. Gdy wewnętrzny wirnik magnetyczny obraca się z dużą prędkością, cząstki te będą w sposób ciągły ocierać wewnętrzną ściankę nieruchomej tulei izolacyjnej niczym obracające się z dużą prędkością głowice tnące, powodując stopniowe zmniejszanie się grubości ścianki i ostatecznie jej zużycie.
2. Twarde cząstki: Jeśli medium zawiera niemagnetyczne twarde cząstki (takie jak proszek katalizatora, kryształy), będą one szorować i zużywać tuleję izolacyjną i łożyska ślizgowe pod napędem płynu. Jak wspomniano w materiałach referencyjnych, może to łatwo spowodować „zarysowanie lub przecięcie tulei izolacyjnej”.

Typowe wyzwalacze:

• Niecałkowite oczyszczenie rurociągów systemowych lub zbiorników magazynujących po instalacji lub konserwacji.
• Sam transportowany materiał zawiera zanieczyszczenia ferromagnetyczne lub twarde.

Strategie zapobiegawcze:

Należy pamiętać o zainstalowaniu filtrów o wysokiej precyzji (w razie potrzeby filtrów magnetycznych) na wlocie pompy i opracować rygorystyczne systemy regularnego czyszczenia i kontroli.

II. Suche tarcie i niewystarczający przepływ

Smarowanie i chłodzenie pomp magnetycznych opiera się całkowicie na transportowanej cieczy. Każda operacja bez płynu jest śmiertelna.

Mechanizm uszkodzenia:

Gdy w pompie nie ma medium lub natężenie przepływu medium jest zbyt niskie, łożysko ślizgowe utraci smarowanie i chłodzenie, co powoduje tarcie suche przy dużych prędkościach. Spowoduje to wygenerowanie ogromnej ilości ciepła w krótkim czasie, powodując najpierw „spalenie” łożyska. Ciepło to zostanie szybko odprowadzone do sąsiedniej tulejki izolacyjnej: w przypadku niemetalowych tulei izolacyjnych spowoduje topienie i zwęglenie; w przypadku metalowych tulejek izolacyjnych może to prowadzić do deformacji lub rozmagnesowania, a ostatecznie do całkowitej awarii.

Typowe wyzwalacze:

1. Zbyt niski poziom cieczy w zbiorniku prowadzący do kawitacji pompy.
2. Zawór wlotowy nie jest otwarty, zawór wylotowy jest nadmiernie zamknięty lub rurociąg jest zablokowany.
3. Niewystarczające zalewanie i odpowietrzanie przed uruchomieniem.

Strategie zapobiegawcze:

Zainstaluj i aktywuj blokujące urządzenia zabezpieczające, takie jak mierniki poziomu cieczy i przepływomierze, aby uzyskać automatyczne wyłączenie pompy przy niskim poziomie cieczy lub niskim natężeniu przepływu. Ściśle przestrzegaj procedur operacyjnych i przed uruchomieniem upewnij się, że „zalanie” zostało zakończone.

III. Zjawisko kawitacji

Kawitacja to „niewidzialny zabójca” pomp magnetycznych, posiadający ogromną i niezauważalną siłę niszczącą.

Mechanizm uszkodzenia:

Gdy ciśnienie na wlocie pompy jest zbyt niskie, ciecz będzie wrzeć z powodu lokalnego niskiego ciśnienia na wirniku i w innych miejscach, powodując powstawanie dużej liczby pęcherzyków. Kiedy te pęcherzyki dopłyną z cieczą do obszaru wysokiego ciśnienia, natychmiast pękną, wytwarzając siłę uderzenia o wartości tysięcy atmosfer i lokalną wysoką temperaturę.

1. Uderzaj bezpośrednio w powierzchnię tulei izolacyjnej, powodując wżery i uszkodzenia zmęczeniowe.
2. Kawitacja powoduje silne wibracje pompy, poważnie uszkadzając równowagę hydrauliczną, prowadząc do uszkodzenia łańcucha szeregu elementów, takich jak łożyska, wirniki i wirniki. Tuleja izolacyjna jest również podatna na pęknięcia pod wpływem silnych wibracji i nieregularnych naprężeń.

Typowe wyzwalacze:

• Nierozsądna konstrukcja rurociągu wlotowego pompy skutkująca nadmiernym oporem.
• Temperatura transportowanego medium jest zbyt wysoka, bliska jego wrzenia.
• Niewystarczające zalewanie, duża ilość gazu resztkowego w układzie.
• Niewystarczający poziom cieczy na wlocie (NPSHa < NPSHr).

Strategie zapobiegawcze:

Zoptymalizuj projekt rurociągu wlotowego, zmniejsz natężenie przepływu i zapewnij wystarczające ciśnienie w zbiorniku lub wysokość poziomu cieczy. Unikać pracy w temperaturach bliskich temperatury wrzenia medium.

IV. Wahania warunków pracy i niewłaściwa obsługa

Pompy magnetyczne są urządzeniami precyzyjnymi, a ich stabilna praca zależy od stabilnych warunków pracy. Poważne wahania warunków pracy spowodują wewnętrzne uszkodzenie ich precyzyjnej równowagi mechanicznej.

Mechanizm uszkodzenia:

1. Brak równowagi hydraulicznej: Siła osiowa pomp magnetycznych jest zwykle automatycznie równoważona ciśnieniem hydraulicznym. Gdy parametry robocze, takie jak ciśnienie wylotowe i natężenie przepływu, ulegają gwałtownym wahaniom, ta precyzyjna równowaga zostanie natychmiast zachwiana. Spowoduje to, że łożysko ślizgowe i pierścień oporowy będą przenosić ogromne, nieprzewidziane siły osiowe i promieniowe, przyspieszając w ten sposób zużycie lub bezpośrednio powodując uszkodzenia. Uszkodzenie łożyska natychmiast wpłynie na stabilność zespołu wirnika, prowadząc do uszkodzenia tarcia lub kolizji tulei izolacyjnej.
2. Przeciążenie chemiczne i fizyczne: Niewłaściwy dobór materiału tulei izolacyjnej, który nie jest odporny na korozję medium; lub działanie wykraczające poza zaprojektowane warunki ciśnienia i temperatury przyspieszy starzenie się materiału, pełzanie lub kruchość i ostatecznie doprowadzi do uszkodzenia.

Typowe wyzwalacze:

• Częste i duże wahania parametrów instalacji, takich jak ciśnienie i natężenie przepływu.
• Nieprzestrzeganie ścisłych procedur operacyjnych, samowolne otwieranie i zamykanie zaworów skutkujące uderzeniami wodnymi lub uderzeniami ciśnienia.
• Błędy we wczesnym doborze, nieuwzględnienie w pełni wszystkich parametrów, takich jak korozja medium, temperatura i ciśnienie.

Strategie zapobiegawcze:

Staraj się utrzymywać stabilną pracę pompy w pobliżu punktu projektowego, unikaj częstego uruchamiania i wyłączania oraz dostosowywania warunków pracy na dużą skalę. Komunikuj się w pełni z personelem technicznym na etapie wyboru i dostarczaj najbardziej szczegółowe i dokładne dane dotyczące warunków pracy.

Wniosek

Reasumując porażkapompa magnetycznatuleja izolacyjna to nie tylko problem materiałowy, ale także problem inżynierii systemu, obejmujący średnią czystość, projekt rurociągu, kontrolę działania i specyfikacje konserwacji. Jako innowacyjna marka skupiająca się na wysokowydajnych, pozbawionych wycieków rozwiązaniach do przekładni olejowych,Teffikozawsze przestrzega podstawowych koncepcji „niezawodności, inteligencji i ekologiczności” i zapewnia pełną gamę odpornych na korozję produktów pomp magnetycznych dla przemysłu chemicznego, nowej energii i przemysłu naftowego.
