Jak wybrać właściwe uszczelnienie mechaniczne

Uszczelnienia mechaniczne są podstawowymi elementami uszczelniającymi urządzeń do transportu płynów, takich jakpompy odśrodkowe, kotły do ​​syntezy reakcyjnej, turbosprężarki i silniki podwodne, zapewniające szczelną i stabilną pracę urządzeń. Niemniej jednak ich wydajność i żywotność zależą nie tylko od samego produktu, ale także w dużym stopniu od doboru, precyzji montażu i praktyk w zakresie obsługi i konserwacji. Statystyki branżowe pokazują, że ponad 80% wycieków uszczelek, przedwczesnych awarii i problemów z częstą wymianą wynika z niewłaściwego doboru, niestandardowej instalacji lub błędów operacyjnych. Łączenie standardów branżowych z praktycznym doświadczeniem w terenie,Teffikodotyczy precyzyjnego wyboru typu i precyzyjnej kontroli instalacji, aby osiągnąć bardziej niezawodne i wydajne działanie sprzętu.

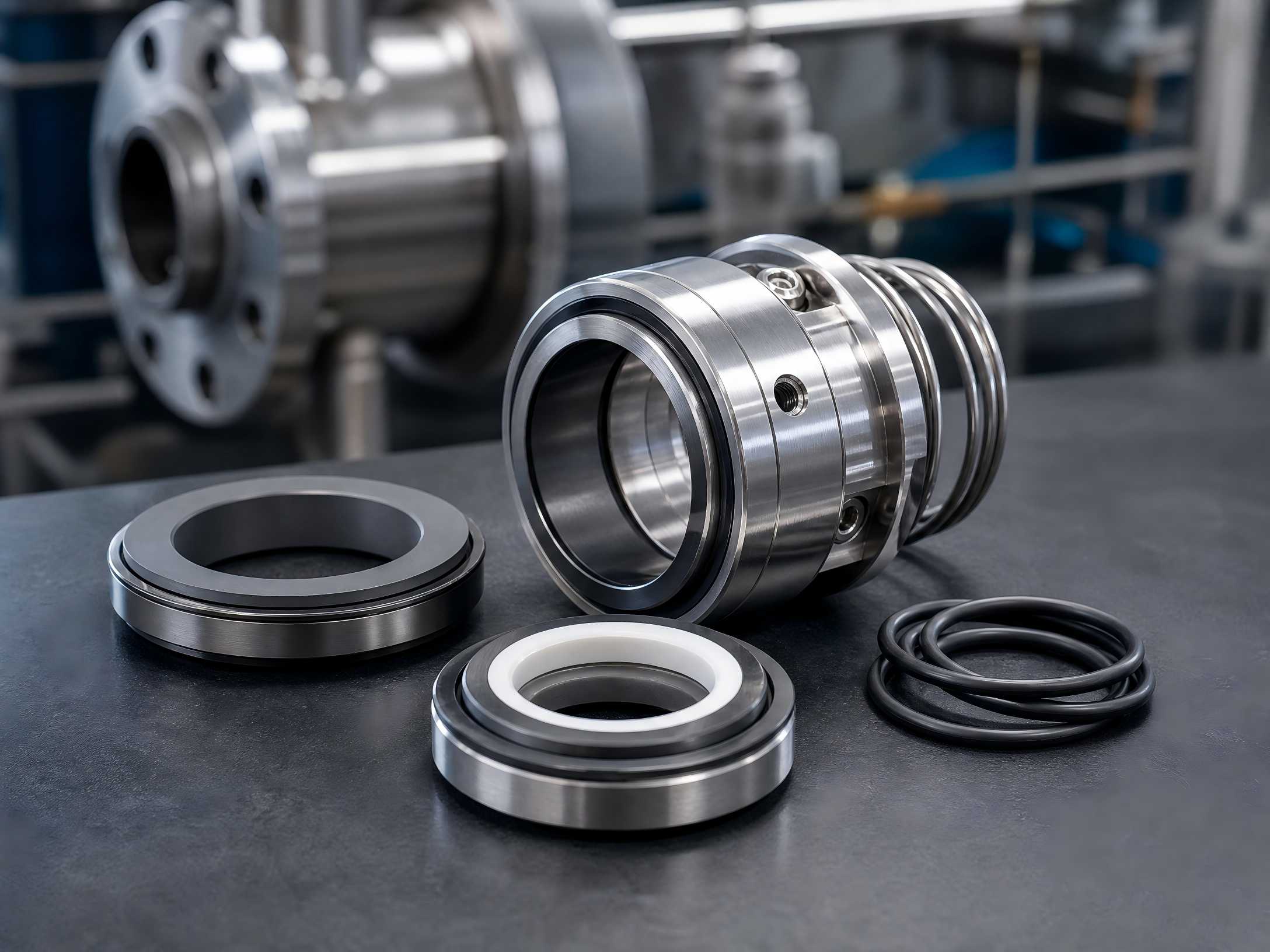

I. Podstawowe znaczenie precyzyjnego doboru uszczelnienia mechanicznego

Jako precyzyjny podstawowy element wyposażenia, uszczelnienie mechaniczne tworzy szczelną barierę za pośrednictwem obracających się nieruchomych powierzchni końcowych pierścieni, elementów elastycznych i pomocniczych struktur uszczelniających, aby blokować wycieki medium wewnętrznego i zapobiegać przedostawaniu się pyłu i zanieczyszczeń z zewnątrz do sprzętu. Właściwy dobór i zastosowanie uszczelnień mechanicznych może skutecznie rozwiązać problemy z wyciekaniem sprzętu, skrócić nieplanowane przestoje, znacznie obniżyć koszty eksploatacji i konserwacji oraz uniknąć zagrożeń dla bezpieczeństwa i środowiska wynikających z wycieku mediów korozyjnych, łatwopalnych i wybuchowych.

I odwrotnie, błędny dobór i niedopasowane modele bezpośrednio powodują szybkie zużycie powierzchni końcowych uszczelnień, starzenie się i pękanie części gumowych oraz wycieki spowodowane awarią uszczelnień, poważnie pogarszając stabilność operacyjną całego sprzętu przemysłowego.

II. Klasyfikacja i obowiązujące warunki pracy uszczelnień mechanicznych

Dostępne są różnorodne, dedykowane typy uszczelnień mechanicznych, przeznaczone do różnych warunków pracy i właściwości medium, dostosowane do różnych scenariuszy przemysłowych. Przed dokonaniem wyboru należy wyjaśnić zakres ich zastosowania:

•  Uszczelnienia mechaniczne wysoko-/niskotemperaturowe: odpowiednie do warunków pracy z dużymi różnicami temperatur między zimnym a gorącym, wysokotemperaturowym gorącym olejem i niskotemperaturowymi mediami kriogenicznymi, eliminując deformację uszczelek i awarie spowodowane starzeniem w ekstremalnych temperaturach.
•  Wysokociśnieniowe / odporne na korozję uszczelnienia mechaniczne: Zaprojektowane do zastosowań w rurociągach chemicznych, kwasowo-alkalicznych i wysokociśnieniowych, charakteryzujące się korzystnymi właściwościami nośnymi i antykorozyjnymi.
•  Uszczelnienia mechaniczne odporne na cząstki: opracowane specjalnie do mediów zawierających ścieki, szlamy, cząstki stałe i zanieczyszczenia krystaliczne, charakteryzujące się odpornością na zużycie i erozję.
•  Uszczelnienia mechaniczne przeznaczone do lekkich węglowodorów: przystosowane do łatwo odparowujących mediów lekkich węglowodorów o niskiej lepkości, aby zapobiec uszkodzeniom uszczelnienia podczas szlifowania na sucho spowodowanym parowaniem medium.

III. Podstawowe parametry i podstawowe zasady doboru uszczelnienia mechanicznego

Prawidłowy dobór uszczelnienia mechanicznego zależy od pasujących konstrukcji i materiałów w oparciu o pięć kluczowych parametrów: ciśnienie w komorze uszczelnienia, temperatura medium, robocza prędkość obrotowa, właściwości cieczy i przestrzeń montażowa. Poniżej przedstawiono standardowe zasady selekcji.

1. Określić strukturę uszczelnienia na podstawie ciśnienia w komorze uszczelnienia

Ciśnienie stanowi podstawowy czynnik wpływający na strukturę uszczelnienia. Nieodciążone uszczelnienia mechaniczne o prostej konstrukcji i ekonomicznej wydajności można stosować w warunkach niskiego i atmosferycznego ciśnienia, aby spełnić ogólne wymagania dotyczące uszczelnień. Zrównoważone uszczelnienia mechaniczne należy stosować w warunkach średniego i wysokiego ciśnienia oraz w warunkach pracy z drastycznymi wahaniami ciśnienia. Skutecznie zmniejszają ciśnienie właściwe na powierzchni czołowej, łagodzą nagrzewanie spowodowane tarciem i zapobiegają wyciekom wynikającym z separacji powierzchni czołowych uszczelnień pod wysokim ciśnieniem. Konstrukcje uszczelnień z pojedynczym lub podwójnym końcem można wybrać zgodnie z wymaganiami dotyczącymi uszczelnienia; W przypadku mediów wysokiego ryzyka preferowane są uszczelnienia dwustronne, aby zapewnić dwuwarstwową ochronę.

2. Określ typ uszczelnienia na podstawie roboczej prędkości obrotowej

Uszczelnienia typu obrotowego i stacjonarnego rozróżnia się w zależności od prędkości liniowej urządzenia. W warunkach pracy przy dużych prędkościach priorytetem są hydrodynamiczne bezkontaktowe uszczelnienia mechaniczne, aby zminimalizować straty spowodowane tarciem na powierzchni czołowej, dostosować się do pracy z dużymi prędkościami i zapobiec szybkiemu uszkodzeniu uszczelnienia w wyniku szlifowania na sucho z dużą prędkością. Konwencjonalne uszczelnienia stykowe są wystarczające w przypadku urządzeń o niskiej prędkości i stanie ustalonym.

3. Dopasuj materiały i układy pomocnicze do temperatury i właściwości medium

Korozyjność, ścieralność i właściwości termiczne mediów bezpośrednio decydują o doborze pary ciernej i materiałów pomocniczych pierścieni uszczelniających typu O-ring; odpowiednie systemy zabezpieczające muszą być również wyposażone:

•  Czysta woda i popularne media olejowo-wodne: pary cierne węglowo-grafitowo-ceramiczne i kauczuk nitrylowo-butadienowy NBR dla optymalnej wydajności pod względem kosztów ogólnego zastosowania.
•  Kwasowo-alkaliczne media korozyjne: Odporne na zużycie materiały antykorozyjne z węglika krzemu lub węglika wolframu w połączeniu z fluorokauczukiem FKM i politetrafluoroetylenem PTFE.
•  Zawiesina zawierająca cząstki stałe: połączenie twardego i twardego węglika krzemu i węglika krzemu zapewnia doskonałą odporność na zużycie i zarysowania powierzchni czołowych.
•  Warunki pracy w wysokich temperaturach: Wymień zwykłe gumowe pierścienie typu O-ring na uszczelki z mieszkiem metalowym lub uszczelki z fluorokauczuku odporne na wysokie temperatury, uzupełnione układami chłodzenia i izolacji termicznej.
•  Media łatwopalne, wybuchowe i toksyczne: Wyposaż systemy przepłukiwania, filtrowania i cieczy barierowych, aby wyeliminować ryzyko wycieku medium.

4. Określ konfigurację sprężyny i zespołu według przestrzeni montażowej

Elastycznie wybieraj konstrukcje z jedną sprężyną, wieloma sprężynami lub sprężynami falistymi w zależności od efektywnej przestrzeni montażowej komory uszczelnienia i rozróżniaj uszczelki montowane wewnętrznie i montowane na zewnątrz. Uszczelnienia wielosprężynowe montowane wewnętrznie pasują do standardowych komór. W przypadku kompaktowych, zamkniętych przestrzeni preferowane są uszczelnienia z pojedynczą sprężyną lub sprężyną falistą, aby zagwarantować zgodność instalacji i wydajność kompensacji elastycznej.

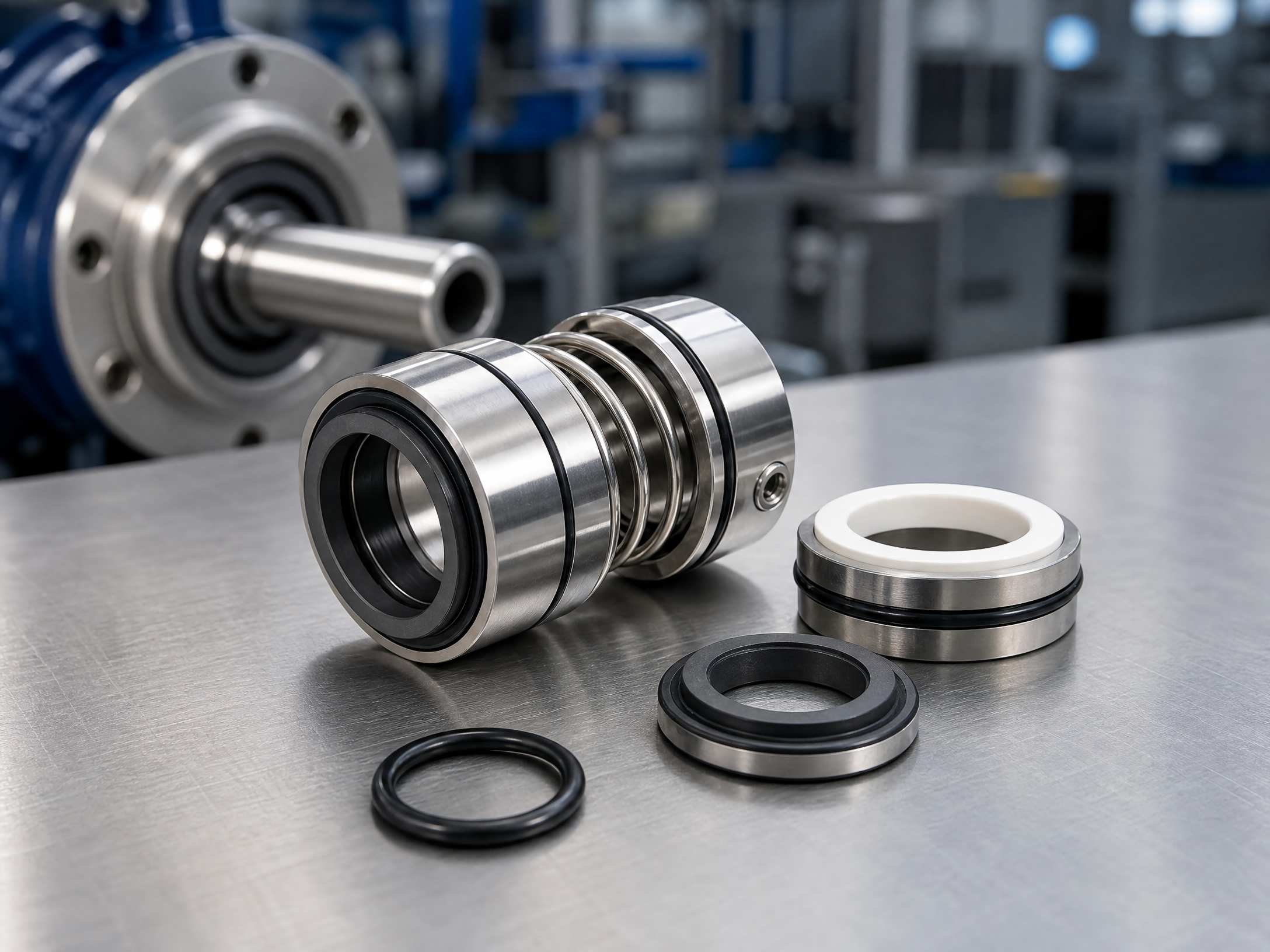

IV. Precyzyjne scenariusze doboru popularnych typów uszczelnień mechanicznych

1. Pojedyncze uszczelnienie mechaniczne

Ma zastosowanie do pomp do wody czystej, pomp obiegowych i ogólnych pomp wody przemysłowej pracujących w warunkach niekorozyjnych, wolnych od cząstek stałych, w normalnej temperaturze i pod ciśnieniem atmosferycznym. Charakteryzując się prostą konstrukcją, wygodną konserwacją i niskimi kosztami, jest to podstawowa opcja dla ogólnych warunków pracy.

2. Dwustronne uszczelnienie mechaniczne

Nadaje się do pomp chemicznych, pomp farmaceutycznych i warunków pracy z mediami palno-wybuchowymi, toksycznymi i silnie korozyjnymi. Dwuwarstwowa ochrona uszczelniająca umożliwia wtrysk płynu barierowego w celu osiągnięcia zerowego wycieku i zapewnienia wyjątkowo wysokiego bezpieczeństwa.

3. Uszczelnienie mechaniczne z mieszkiem metalowym

Nie zawiera konwencjonalnych struktur pierścieni typu O-ring, całkowicie eliminuje starzenie wywołane wysoką temperaturą. Przystosowuje się do wysokotemperaturowych pomp oleju przewodzącego ciepło i sprzętu silnie wibrującego, zapewniając doskonałą odporność na temperaturę, zmęczenie i dłuższą żywotność.

4. Wkładowe uszczelnienie mechaniczne

Wstępnie zmontowany jako integralna jednostka, eliminuje skomplikowane uruchomienie i pozwala uniknąć błędów podczas ręcznej instalacji. Nadaje się do większości warunków pracy, obsługuje scenariusze produkcyjne wymagające niskiej awaryjności i minimalnej konserwacji.

V. Wymagania dotyczące dokładności montażu dla uszczelnień mechanicznych

Nawet przy odpowiednio dobranym doborze precyzja wyposażenia poniżej standardów będzie nadal powodować awarię uszczelnienia. Podstawowe parametry dokładnego wyposażenia muszą zostać sprawdzone przed instalacją i zgodne ze specyfikacjami branżowymi przed rozpoczęciem budowy:

•  Tolerancja bicia promieniowego wału / tulei wału do montażu uszczelnienia: ≤0,04 ~ 0,06 mm
•  Całkowity pływak osiowy wirnika: ≤0,3 mm, aby zapobiec oddzieleniu powierzchni czołowej uszczelnienia i wyciekom spowodowanym przemieszczeniem osiowym
•  Tolerancja bicia powierzchni końcowych komory uszczelnienia i pokrywy uszczelnienia względem osi wału: ≤0,04 ~ 0,06 mm, aby zapewnić płaskie dopasowanie uszczelki

VI. Znormalizowane procedury instalacyjne i kluczowe punkty dotyczące uszczelnień mechanicznych

1. Weryfikacja przed instalacją

Najpierw sprawdź, czy model uszczelki i specyfikacje w pełni odpowiadają warunkom pracy sprzętu; sprawdzić kompletność i nienaruszalność wszystkich elementów zgodnie z rysunkiem złożeniowym. W przypadku uszczelek z napędem ze sprężyną śrubową należy rozróżnić kierunki sprężyny lewą i prawą w zależności od kierunku obrotu wału, aby zapobiec uszkodzeniu w wyniku odwrotnego montażu.

2. Czyszczenie i obróbka wstępna przed montażem

Dokładnie wyczyść tuleje wału, komory uszczelnień, pokrywy dławików i inne elementy, aby usunąć zadziory, rdzę i zanieczyszczenia oraz zapewnić czyste części, wolne od ciał obcych. Sprawdź działanie łożyska dźwiękowego. Nałóż cienką warstwę smaru na miejsca montażu wału w normalnych warunkach pracy, aby zmniejszyć tarcie. W warunkach, w których pierścienie gumowe są niekompatybilne z produktami naftowymi, do smarowania można użyć wody z mydłem. Pierścienie stacjonarne montowane pływająco, bez sworzni zabezpieczających, należy montować na sucho, bez smarowania.

3. Formalne operacje instalacyjne

Ściśle kontroluj wymiary montażowe zgodnie z instrukcjami produktów. Najpierw zamontuj pierścienie stacjonarne i pokrywy dławików na wałach, aby uniknąć uszkodzeń spowodowanych uderzeniami od czoła, a następnie zainstaluj zespoły pierścieni obrotowych. Dokręcić śruby ustalające gniazd sprężyn i gniazd napędu, równomiernie i naprzemiennie. Przed zablokowaniem pokrywy dławnicy należy wykonać próbę ściskania osiowego, ręcznie popychając i ciągnąc pierścienie kompensacyjne. Kwalifikacja zostaje potwierdzona, gdy po zwolnieniu nastąpi automatyczne odskoczenie bez zakleszczenia. Na koniec równomiernie dokręcić wszystkie śruby.

VII. Znormalizowane wymagania dotyczące obsługi i rozruchu dotyczące uszczelnień mechanicznych

•  Ochrona dostosowana do warunków pracy: Należy wyposażyć urządzenia chłodzące, grzewcze, filtrujące i płuczące płyn barierowy do transportu mediów o wysokiej i niskiej temperaturze, zawierających cząstki stałe, łatwopalnych, wybuchowych i toksycznych, aby ustabilizować środowisko pracy uszczelnień.
•  Kontrola przed uruchomieniem: Przeprowadzić ręczne testy blokady, aby sprawdzić normalny moment obrotowy i brak nietypowych dźwięków tarcia. Sprawdź prawidłowe ustawienie sprzęgła, smarowanie łożysk i instalację rurociągów pomocniczych.
•  Standardowe procedury rozruchu: Najpierw należy otworzyć zawory medium i zawory wody chłodzącej, aby całkowicie usunąć powietrze z komór uszczelnienia i zapobiec wyciekom podczas rozruchu spowodowanym nagromadzonym powietrzem pod ciśnieniem statycznym. Uruchomić sprzęt po potwierdzeniu.
•  Monitorowanie stanu roboczego: Obserwuj stan sprzętu w sposób ciągły po uruchomieniu. Rozwiązywanie problemów z nieprawidłowym momentem obrotowym, nieprawidłowym hałasem, przegrzaniem i wyciekiem; natychmiast po wykryciu usterki wyłączyć w celu konserwacji.

VIII. Typowe błędne przekonania dotyczące wyboru, instalacji i zastosowania

•  Ślepa pogoń za niskimi cenami; dowolne stosowanie uszczelek ogólnego przeznaczenia w warunkach pracy w wysokiej temperaturze, w warunkach korozyjnych i obciążonych cząstkami stałymi, co prowadzi do przedwczesnej awarii.
•  Zastosowanie niezrównoważonych uszczelek do warunków pracy pod wysokim ciśnieniem, co skutkuje separacją spowodowaną ciśnieniem na powierzchni czołowej i trwałym wyciekiem.
•  Zaniedbanie odchyleń od precyzji sprzętu; nadmierne bicie wału i luz osiowy powodujące zużycie uszczelek.
•  Odwrócony kierunek obrotu sprężyny, nierównomierne naprężenie montażowe lub brakujące elementy powodujące zakleszczenie i awarię uszczelki.
•  Brak odpowietrzenia przed rozruchem i brak wspomagających systemów ochronnych prowadzących do mielenia na sucho, przegrzania i przesiąkania.

IX. Skrócona lista kontrolna dotycząca wyboru i montażu uszczelnienia mechanicznego

•  Potwierdź właściwości medium (temperatura, ciśnienie, korozyjność, zawartość cząstek)
•  Dopasuj odpowiednie konstrukcje uszczelnień (zrównoważone / niezrównoważone, jednostronne / dwustronne)
•  Wybierz kompatybilne materiały pary ciernej i uszczelek pomocniczych
•  Określ konfigurację sprężyny i zespołu zgodnie z przestrzenią montażową
•  Sprawdź parametry precyzyjne sprzętu, takie jak bicie wału i luz osiowy
•  Sprawdź model uszczelki, kierunek obrotu sprężyny i kompletność elementu
•  Wyposażyć odpowiednie systemy ochrony chłodzącej, płuczącej i filtrującej
•  Wykonaj instalację i uruchomienie ściśle według standardowych procedur

Streszczenie

Wybór odpowiedniego uszczelnienia mechanicznego to systematyczne dopasowywanie parametrów, kompatybilność materiałowa, precyzyjny montaż i ujednolicona obsługa. Jeśli potrzebujesz zamówień niestandardowych, dokumentacji technicznej, próbek, ofert lub propozycji zamówień zbiorczych, skontaktuj się z namiTEFFIKOzespół. Polecimy odpowiednie rozwiązania w zakresie uszczelnień mechanicznych, dostosowane do rzeczywistych warunków pracy, aby wspierać wydajną i stabilną produkcję.
