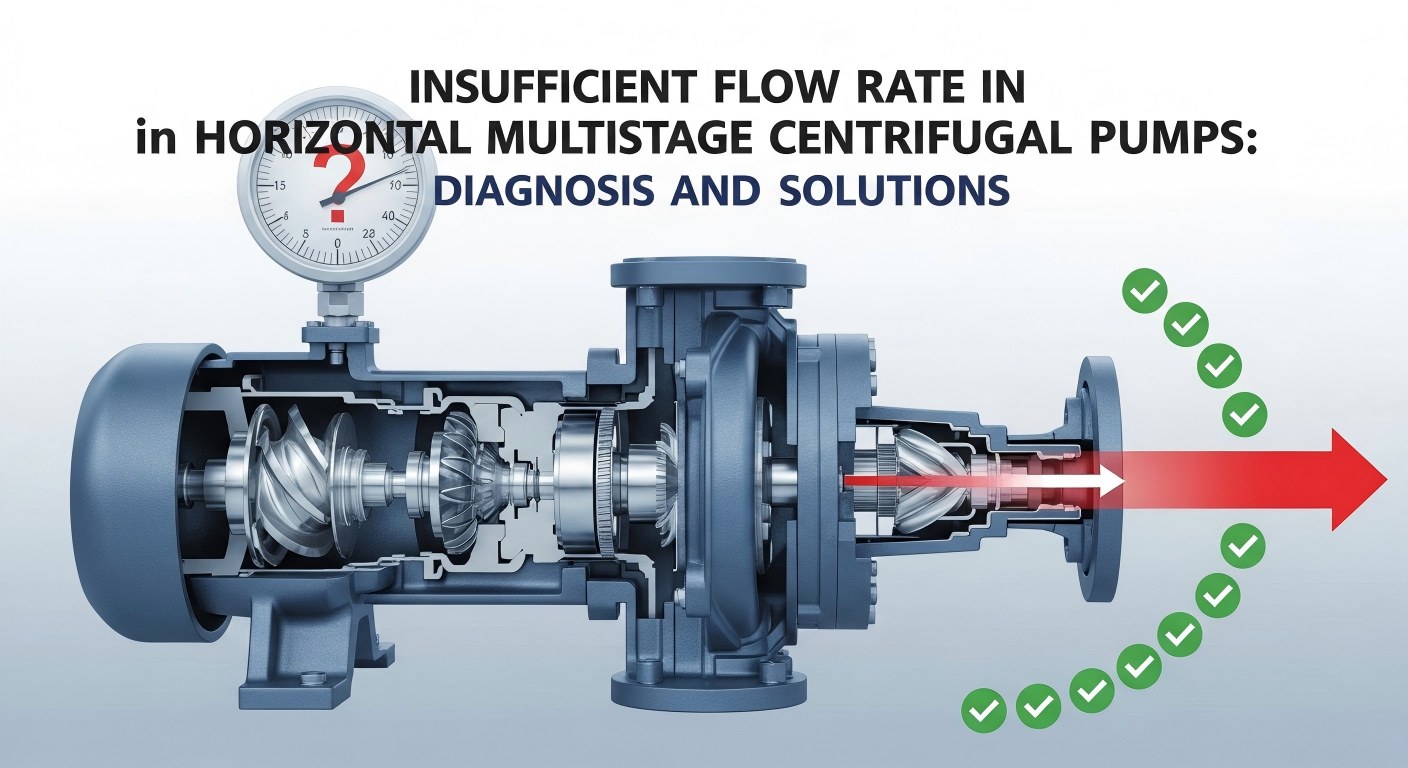

Co zrobić, jeśli natężenie przepływu poziomej wielostopniowej pompy odśrodkowej jest niewystarczające?

W przemysłowych i wysokościowych systemach zaopatrzenia w wodę,Teffiko poziome wielostopniowe pompy odśrodkowesą głównym źródłem zasilania. Jednak wielu inżynierów stwierdza, że ​​natężenie przepływu pompy stopniowo „spada” po pewnym okresie pracy i nie osiąga skalibrowanych parametrów.

Łącząc teoretyczne badania maszyn płynowych z pierwszym doświadczeniem w zakresie obsługi i konserwacji, ten artykuł szczegółowo rozwiąże problem niewystarczającego natężenia przepływu z trzech wymiarów: szczelności, oporu systemu i wydajności źródła zasilania.

1. Niewłaściwy projekt i wybór

Analiza przyczyny:

• Niedopasowanie pomiędzy wyborem pompy a rzeczywistymi warunkami pracy: Znamionowe natężenie przepływu i wysokość podnoszenia pompy nie odpowiadają dokładnie rzeczywistym wymaganiom systemu, na przykład wybrana pompa ma zbyt małe natężenie przepływu lub niewystarczającą wysokość podnoszenia, aby pokonać opór systemu. Zwykle wynika to z odchyleń w obliczeniach rezystancji układu na początkowym etapie projektowania lub braku terminowego dostosowania doboru pompy, gdy zmienią się rzeczywiste warunki pracy.
• Wady w konstrukcji systemu rurociągów: Czynniki takie jak zbyt długi rurociąg ssawny, mała średnica rury, nadmierne kolanka i duży opór zaworu znacznie zwiększają opór systemu, powodując odchylenie rzeczywistego punktu pracy pompy od strefy wysokiej wydajności, a tym samym prowadząc do spadku natężenia przepływu.

Diagnoza i rozwiązania:

• Zweryfikuj parametry projektowe i krzywe wydajności: ponownie dokładnie oblicz wysokość podnoszenia systemu i wymagania dotyczące natężenia przepływu i dokładnie porównaj je z krzywą wydajności pompy, aby upewnić się, że pompa działa stabilnie w strefie wysokiej wydajności. W razie potrzeby zdecydowanie rozważ wymianę pompy na bardziej odpowiednią do aktualnych warunków pracy.
• Zoptymalizuj układ systemu rurociągów: Przeprowadź kompleksową kontrolę i optymalizację rurociągów ssących i tłocznych, zminimalizuj niepotrzebne kolanka i zawory oraz upewnij się, że średnica rury spełnia optymalne wymagania w zakresie transportu cieczy, skutecznie zmniejszając w ten sposób opór rurociągu.

2. Zagadnienia związane z instalacją i uruchomieniem: kluczowe punkty dotyczące rozwiązywania problemów na miejscu

Analiza przyczyny:

• Wyciek powietrza na rurociągu ssącym i podstawie zaworu: Jest to częsta i kluczowa przyczyna niewystarczającego natężenia przepływu. Słabe uszczelnienie rurociągu ssawnego lub podstawy zaworu będzie powodować ciągłe przedostawanie się powietrza do komory pompy, powodując kawitację i poważnie osłabiając zdolność pochłaniania wody i natężenie przepływu pompy. Koniecznie należy sprawdzić rurę ssącą i podstawę zaworu, aby upewnić się, że nie ma wycieków powietrza.
• Zatkanie zaworu stopowego lub filtra ssącego: Zawór stopowy nie otwiera się całkowicie lub filtr ssący jest poważnie zatkany zanieczyszczeniami (takimi jak osad, włókna itp.), co powoduje gwałtowny wzrost oporu ssania i uniemożliwia pompie pobranie wystarczającej ilości cieczy.
• Nieprawidłowy kierunek obrotów silnika: Nieprawidłowe okablowanie silnika może spowodować obrót wirnika pompy w odwrotnym kierunku. W tym przypadku, chociaż pompa pracuje, nie jest w stanie wygenerować efektywnego przepływu lub natężenie przepływu jest bardzo niskie.
• Złe współosiowość pompy i silnika: Słaba dokładność współosiowości sprzęgła spowoduje nieprawidłowe wibracje zespołu pompy, przyspieszy zużycie łożysk i uszczelek, a tym samym wpłynie na wydajność pracy i stabilność przepływu pompy.

Diagnoza i rozwiązania:

• Przeprowadzić ścisłą kontrolę szczelności rurociągu ssącego: Wykonać rygorystyczną próbę szczelności rurociągu ssawnego i wszystkich punktów połączeń oraz terminowo naprawić wszelkie punkty wycieku powietrza. Upewnij się, że wszystkie połączenia są solidnie zamocowane, zwłaszcza połączenie pomiędzy rurą ssącą a podstawą zaworu.
• Regularnie czyść zawór stopowy i filtr: Ustal system regularnej kontroli i czyszczenia zaworu stopowego i filtra ssącego, aby mieć pewność, że są one zawsze drożne i zapobiegają gromadzeniu się zanieczyszczeń.
• Potwierdź prawidłowy kierunek obrotów silnika: Uruchamiając silnik, uważnie obserwuj, czy kierunek obrotu pompy jest zgodny z kierunkiem wskazanym przez strzałkę wyraźnie zaznaczoną na korpusie pompy. W przypadku stwierdzenia niezgodności należy natychmiast wyregulować okablowanie silnika.
• Wykonaj precyzyjną kalibrację osiowania: Użyj profesjonalnych narzędzi do osiowania (takich jak laserowe przyrządy do osiowania), aby przeprowadzić bardzo precyzyjne osiowanie pompy i silnika, zasadniczo redukując wibracje i zużycie komponentów.

3. Niewłaściwa obsługa i optymalizacja prędkości obrotowej

Analiza przyczyny:

• Nieodpowiednie zalanie pompy: Jeśli powietrze w komorze pompy i rurociągu ssawnym nie zostanie całkowicie wyczerpane przed uruchomieniem, pompa nie będzie normalnie pobierać wody lub natężenie przepływu będzie znacznie niewystarczające.
• Niewystarczająca prędkość obrotowa spowodowana niskim napięciem systemu: Niestabilne lub stale niskie napięcie zasilania bezpośrednio spowoduje spadek prędkości obrotowej silnika, a tym samym znaczne zmniejszenie wydajności pompy (w tym natężenia przepływu i wysokości podnoszenia). Niewystarczająca prędkość obrotowa jest ważną przyczyną niewystarczającego natężenia przepływu w poziomych wielostopniowych pompach odśrodkowych.
• Niewystarczające otwarcie zaworu wylotowego: Jeśli po uruchomieniu pompy zawór wylotowy nie zostanie całkowicie otwarty, wydajność przepływu zostanie sztucznie ograniczona.
• Kawitacja: Surowe warunki na ssaniu (takie jak zbyt duża wysokość ssania, duży opór rurociągu ssawnego, zbyt wysoka temperatura cieczy) powodują, że ciśnienie na wlocie pompy jest niższe niż ciśnienie parowania cieczy, powodując powstawanie dużej liczby pęcherzyków i wywołując kawitację. Kawitacja powoduje gwałtowny spadek natężenia przepływu, któremu towarzyszy nietypowy hałas i gwałtowne wibracje.

Diagnoza i rozwiązania:

• Wykonaj dokładne operacje odpowietrzania i zalewania pompy: Przed każdym uruchomieniem upewnij się, że komora pompy i rurociąg ssawny są całkowicie wypełnione cieczą i dokładnie usunięto całe resztki powietrza.
• Sprawdź i ustabilizuj napięcie zasilania: Regularnie sprawdzaj napięcie zasilania, aby upewnić się, że jest stabilne i spełnia wymagania dotyczące napięcia znamionowego silnika. W razie potrzeby należy rozważyć zamontowanie stabilizatora napięcia, aby skutecznie zwiększyć prędkość obrotową pompy wielostopniowej.
• Sprawdź otwarcie zaworu wylotowego: Sprawdź, czy zawór wylotowy jest całkowicie otwarty i wyreguluj go do optymalnego otwarcia roboczego zgodnie z rzeczywistymi wymaganiami procesu.
• Popraw warunki ssania i głębokość wlotu wody: Zwiększenie głębokości wlotu wody w poziomej wielostopniowej pompie odśrodkowej może skutecznie zwiększyć ciśnienie ssania pompy, rozwiązując w ten sposób problem przepływu spowodowany niewystarczającym ciśnieniem wody. Jednocześnie należy maksymalnie zmniejszyć wysokość ssania, zmniejszyć opór rurociągu ssącego i unikać transportu przegrzanej cieczy. W razie potrzeby rozważ instalację pompy wspomagającej lub optymalizację projektu rurociągu ssącego.

4. Niewłaściwa konserwacja i zużycie komponentów: Terminowa wymiana części zużywających się

Analiza przyczyny:

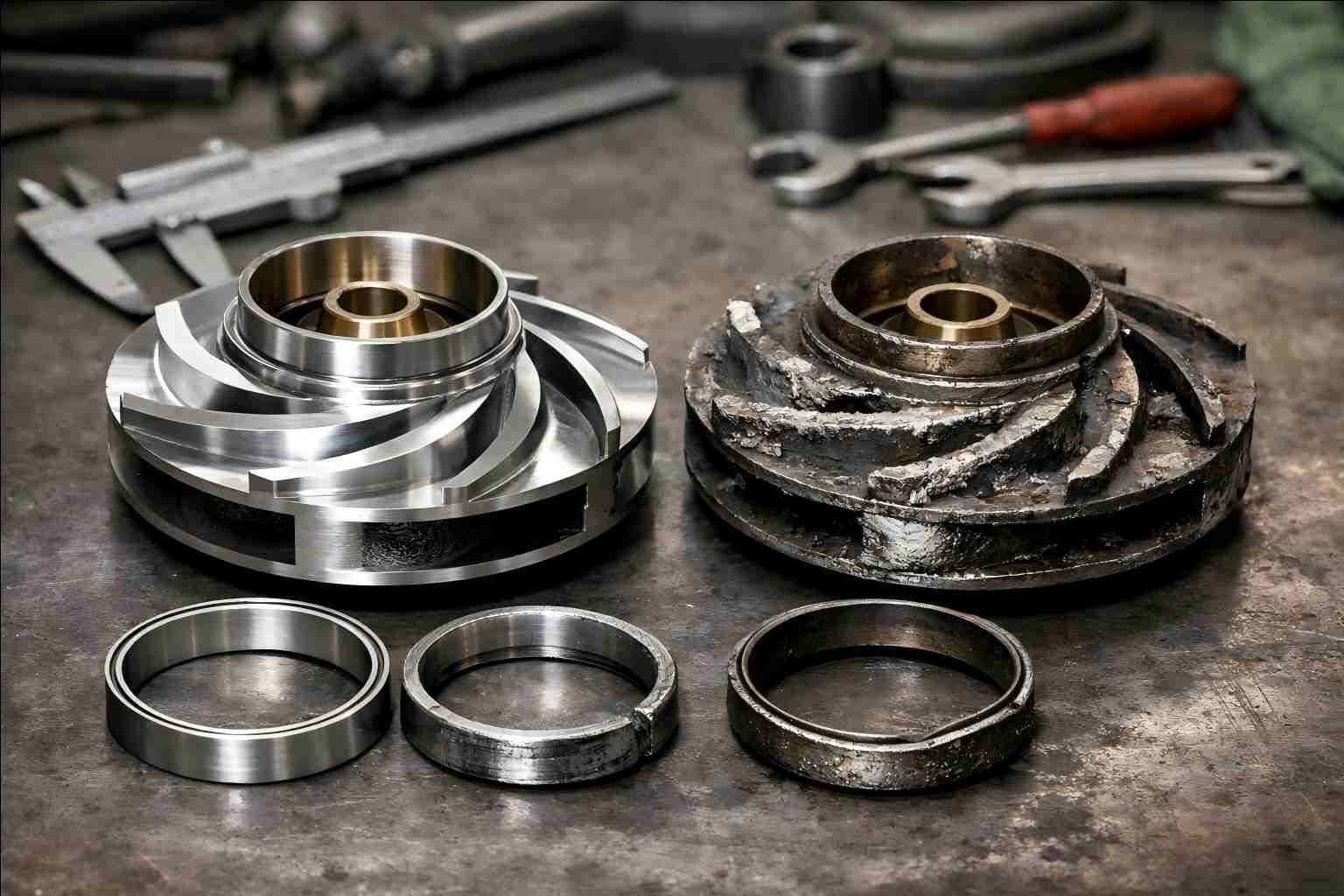

• Zużycie lub uszkodzenie wirnika: Podczas długotrwałej pracy wirnik może ulec uszkodzeniu na skutek korozji, zużycia lub zakleszczenia przez zanieczyszczenia, a kanał przepływowy wirnika może ulec deformacji, co poważnie wpływa na wydajność pompy i prowadzi do znacznego spadku natężenia przepływu.
• Przeciek wewnętrzny spowodowany zużyciem pierścienia uszczelniającego: Szczelina pomiędzy pierścieniem uszczelniającym a wirnikiem zwiększa się wraz z upływem czasu użytkowania, co prowadzi do wzrostu przepływu zwrotnego cieczy wewnątrz pompy, gwałtownego zmniejszenia wydajności objętościowej, a tym samym zmniejszenia efektywnego przepływu.
• Zużycie łożysk: Zużycie łożysk zwiększy tarcie pomiędzy wirnikiem a stojanem, zmniejszy sprawność mechaniczną pompy, a nawet może spowodować wibracje i wycieki z uszczelnienia wału, pośrednio wpływając na natężenie przepływu.
• Wyciek uszczelnienia lub uszczelnienia mechanicznego: Zużycie lub nieprawidłowy montaż uszczelnień (takich jak uszczelnienie lub uszczelnienie mechaniczne) spowoduje wyciek cieczy, który nie tylko wpływa na normalne działanie pompy, ale może również prowadzić do niewystarczającego natężenia przepływu.

Diagnoza i rozwiązania:

• Regularnie sprawdzaj i wymieniaj wirnik: Należy ustanowić system regularnej kontroli stanu wirnika, terminowo usuwać zanieczyszczenia oraz naprawiać lub wymieniać zużyte i uszkodzone wirniki. W przypadku pomp, które były używane przez długi czas, zużyte wirniki należy wymienić w odpowiednim czasie.
• Wymień pierścień uszczelniający w odpowiednim czasie: Regularnie sprawdzaj szczelinę pierścienia uszczelniającego i wymień go na nowy natychmiast po stwierdzeniu nadmiernej szczeliny, aby upewnić się, że szczelina mieści się w dopuszczalnym zakresie projektowym i utrzymuje wydajność objętościową pompy. Wydajność niektórych pierścieni uszczelniających spada po długotrwałym użytkowaniu, dlatego należy je wymieniać w odpowiednim czasie.
• Sprawdzaj i wymieniaj łożyska: Regularnie sprawdzaj stan smarowania i stopień zużycia łożysk oraz wymieniaj uszkodzone łożyska w odpowiednim czasie, aby zapewnić płynną i wydajną pracę pompy.
• Sprawdzaj i wymieniaj uszczelki: Regularnie sprawdzaj zużycie i wycieki uszczelnień lub uszczelek mechanicznych i wyreguluj je lub wymień w razie potrzeby, aby zapobiec wpływowi wycieku cieczy na wydajność pompy.

Wniosek

Rozwiązanie problemu niewystarczającego natężenia przepływu poziomej wielostopniowej pompy odśrodkowej nie jest trudne; kluczem jest dokładne zidentyfikowanie pierwotnej przyczyny. Zapamiętaj nasz mnemonik: „Zapobiegaj wyciekom powietrza i sprawdź zawór stopowy, usuń zanieczyszczenia i udrożnij rurociągi, ustabilizuj napięcie, aby zapewnić prędkość obrotową, wymień części na czas, aby wyeliminować zużycie”.

Zwiększając głębokość wlotu wody w celu podniesienia ciśnienia wody, zapewniając stabilne napięcie w celu utrzymania wysokiej prędkości obrotowej oraz zdecydowaną wymianę starzejących się pierścieni uszczelniających i wirników, można nie tylko szybko przywrócić znamionowe natężenie przepływu pompy, ale także wydłużyć żywotność sprzętu i zmniejszyć zużycie energii operacyjnej.

Jeśli potrzebujesz poradnika dotyczącego wymiany pierścienia uszczelniającego konkretnego modelu poziomej pompy wielostopniowej, rozwiązań na niestabilne napięcie lub profesjonalnego wsparcia w doborze i obliczeniach, skontaktuj się z nami. Naszym wspólnym dążeniem jest zapewnienie skutecznego przepływu każdej kropli wodyTeffiko.
