Te częste problemy w wodociągach, inżynierii chemicznej, HVAC i innych dziedzinach często wynikają z błędnego odczytania lub zignorowania podstawowej „instrukcji obsługi” pompy odśrodkowej – krzywej wydajności. Jako podstawowe urządzenie szeroko stosowane w przemyśle, każdy 1% wzrost wydajności apompa odśrodkowamoże oznaczać roczne oszczędności rzędu dziesiątek tysięcy, a nawet setek tysięcy juanów w kosztach operacyjnych w przypadku projektu na dużą skalę.
W tym artykule dowiesz się, jak interpretować krzywe pomp, nie tylko pokazując, jak je czytać, ale także jak z nich korzystać, aby podejmować optymalne decyzje dotyczące zakupu, eksploatacji i konserwacji.

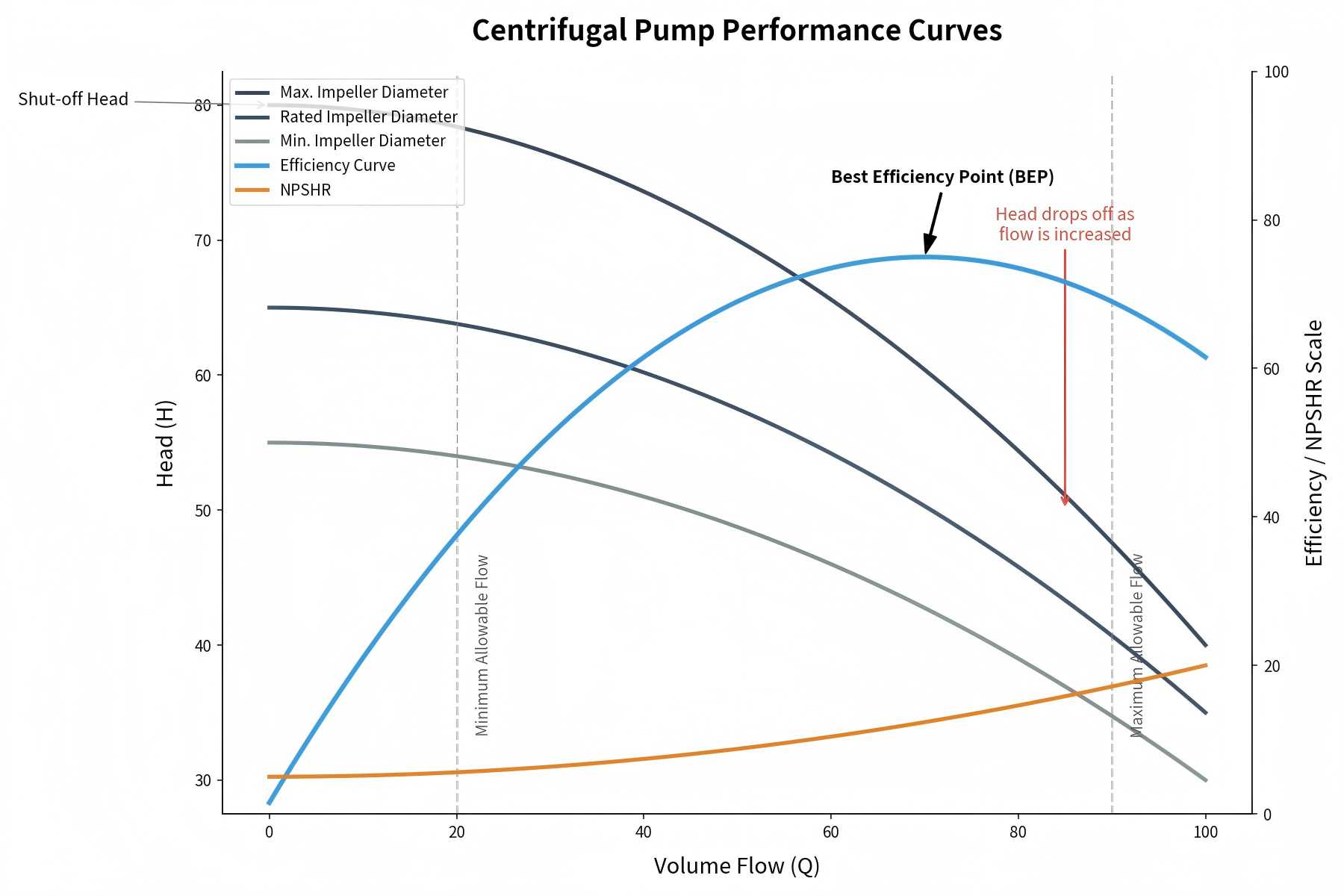

Krzywa przepływu szczytowego (krzywa H-Q) jest najbardziej podstawową częścią krzywej pompy. Obrazuje zależność pomiędzy wysokością podnoszenia pompy (wysokością, na jaką pompa może podnieść ciecz) a natężeniem przepływu (objętością cieczy dostarczaną przez pompę w jednostce czasu) przy stałej prędkości. Zazwyczaj wysokość podnoszenia jest wykreślana na osi pionowej (oś Y), a natężenie przepływu na osi poziomej (oś X).
Z krzywej H-Q można wyciągnąć kluczowy wniosek: wraz ze wzrostem natężenia przepływu wysokość podnoszenia stopniowo maleje. Dzieje się tak dlatego, że im więcej płynu przepływa przez wirnik i obudowę pompy, tym wzrasta tarcie płynu i turbulencje wewnątrz pompy, co skutkuje zmniejszeniem wysokości podnoszenia. Na przykład pompa może generować wysokość podnoszenia wynoszącą 30 stóp przy natężeniu przepływu 50 galonów na minutę (gpm), podczas gdy wysokość podnoszenia spada do 80 stóp, gdy natężenie przepływu wzrasta do 75 galonów na minutę — ta zależność jest wyraźnie widoczna na krzywej.
Krzywa mocy i przepływu (krzywa P-Q) pokazuje zależność pomiędzy poborem mocy pompy a natężeniem przepływu przy stałej prędkości. Zużycie energii (w koniach mechanicznych lub kilowatach) jest wykreślone na osi pionowej, a natężenie przepływu na osi poziomej.
W przeciwieństwie do krzywej H-Q, krzywa P-Q wykazuje tendencję wzrostową: zużycie energii wzrasta wraz ze wzrostem natężenia przepływu. Dzieje się tak dlatego, że pompa musi włożyć większy wysiłek, aby dostarczyć więcej płynu i pokonać większe tarcie i turbulencje. Zrozumienie tej krzywej ma kluczowe znaczenie przy wyborze silnika pompy — jeśli silnik jest za mały, może ulec przeciążeniu w warunkach dużego przepływu; jeśli jest zbyt duży, spowoduje to straty energii.
Krzywa wydajności i przepływu (krzywa E-Q) odzwierciedla wydajność pompy przy różnych natężeniach przepływu. Sprawność (wyrażona w procentach) jest wykreślona na osi pionowej, a natężenie przepływu na osi poziomej. Krzywa ta jest kluczem do zmniejszenia zużycia energii, ponieważ pokazuje natężenie przepływu, przy którym pompa pracuje z maksymalną wydajnością.
Krzywa wydajności ma zwykle kształt „wzgórza”: wydajność wzrasta do wartości szczytowej wraz ze wzrostem natężenia przepływu, a następnie stopniowo maleje wraz ze wzrostem natężenia przepływu. Szczyt tej krzywej nazywany jest punktem najlepszej wydajności (BEP) — wyjaśniono szczegółowo poniżej.
Odczytywanie krzywej pompy nie polega tylko na identyfikacji trzech krzywych podrzędnych, ale także na zrozumieniu kluczowych punktów danych, które określają wydajność pompy. Poniżej znajdują się podstawowe elementy, na których należy się skupić:
Punkt najlepszej wydajności (BEP) to kombinacja natężenia przepływu i wysokości podnoszenia, przy której pompa pracuje z maksymalną wydajnością, która jest również szczytem krzywej E-Q i najbardziej ekonomicznym punktem pracy pompy. Wybierając pompę, należy nadać priorytet modelom, w których wymagany punkt pracy (natężenie przepływu + wysokość podnoszenia) systemu jest jak najbliżej BEP.
Eksploatacja pompy z dala od BEP prowadzi do zwiększonego zużycia energii, przyspieszonego zużycia wirnika i silnika oraz skrócenia żywotności pompy. Na przykład pompa o BEP odpowiadającym 60 gal/min może doświadczyć spadku wydajności o 20%-30% i przedwczesnej awarii podczas pracy przy 30 gal/min (połowa natężenia przepływu BEP).
Zakres roboczy (znany również jako zakres wydajności) odnosi się do natężenia przepływu i wysokości podnoszenia, w ramach których pompa może bezpiecznie pracować bez uszkodzenia wirnika, silnika lub innych podzespołów. Zakres ten jest definiowany przez minimalne/maksymalne natężenie przepływu i wysokość podnoszenia pompy i można go zobaczyć bezpośrednio na krzywej H-Q.
Producenci zazwyczaj zalecają pracę pompy w zakresie 70% -120% BEP, aby zapewnić bezpieczny zakres pracy. Praca poza tym zakresem może spowodować kawitację, nadmierne wibracje, przegrzanie silnika i inne problemy.
Wysokość podnoszenia to maksymalna wysokość, jaką pompa może wytworzyć przy zerowym przepływie (tj. gdy zawór tłoczny jest zamknięty), co stanowi przecięcie krzywej H-Q i osi pionowej (oś Y). Zrozumienie wysokości ciśnienia odcinającego ma kluczowe znaczenie przy projektowaniu systemu — jeśli ciśnienie statyczne systemu przekracza wysokość ciśnienia odcinającego pompy, pompa nie będzie tłoczyć płynu.
Maksymalne natężenie przepływu to maksymalny przepływ, jaki pompa może zapewnić przy zerowej wysokości podnoszenia (tj. bez oporów przepływu), co stanowi przecięcie krzywej H-Q i osi poziomej (oś X). Wartość ta pomaga określić, czy pompa może spełnić maksymalne zapotrzebowanie systemu na przepływ.
Dodatnia wysokość ssania netto (NPSH) to kluczowy parametr zapobiegający kawitacji — niszczącemu zjawisku, w którym w cieczy tworzą się pęcherzyki pary z powodu niewystarczającego ciśnienia ssania, uszkadzając elementy pompy. NPSH to różnica pomiędzy ciśnieniem płynu na ssaniu pompy a ciśnieniem pary płynu.
Większość krzywych pomp zawiera krzywą NPSH, która pokazuje minimalne NPSH wymagane do pracy pompy bez kawitacji przy różnych natężeniach przepływu. Aby uniknąć kawitacji, dostępne NPSH systemu musi być większe niż NPSH wymagane przez pompę.
Nie wszystkie krzywe pomp mają ten sam kształt — ich kształt zależy od konstrukcji pompy, a różne kształty krzywych odpowiadają różnym scenariuszom zastosowań. Poniżej znajdują się trzy najpopularniejsze kształty krzywych pompy:
Stroma krzywa wskazuje, że pompa może generować dużą wysokość podnoszenia przy niskich natężeniach przepływu. Ten typ krzywej jest odpowiedni do zastosowań wysokociśnieniowych, takich jak systemy zasilania kotłów, czyszczenie wysokociśnieniowe lub procesy przemysłowe, w których płyn przepływa przez cienkie rury lub systemy o wysokiej rezystancji.
Płaska krzywa oznacza, że pompa może zapewnić duży przepływ przy niskiej wysokości podnoszenia. Jest idealny do zastosowań o dużym przepływie i niskim oporze, takich jak systemy nawadniające, wieże chłodnicze lub miejskie systemy zaopatrzenia w wodę.
Szybko opadająca krzywa wskazuje, że pompa jest podatna na kawitację przy niskich natężeniach przepływu. Do wydajnej pracy takie pompy wymagają wyższego dostępnego NPSH i nadają się do zastosowań ze stabilnymi natężeniami przepływu i wystarczającym ciśnieniem ssania.
Aby w pełni wykorzystać krzywe pompy, postępuj zgodnie z tymi praktycznymi wskazówkami, które pomogą Ci wybrać odpowiednią pompę i zoptymalizować jej wydajność:
Aby wybrać prawopompa odśrodkowa, najpierw wyjaśnij wymagania systemowe, a następnie dopasuj wymagania do wydajności pompy, korzystając z krzywej pompy. Poniżej znajduje się przewodnik krok po kroku:
Po wybraniu odpowiedniej pompy można zoptymalizować jej wydajność korzystając z krzywej pompy, aby obniżyć koszty i wydłużyć żywotność. Poniżej znajdują się podstawowe strategie:
