Wejdź do dowolnego zakładu petrochemicznego, elektrowni lub warsztatu metalurgicznego, a przekonasz się, że spośród wielu modeli pomp, pompa odśrodkowa OH5 to niezawodny produkt, który sprawdza się nawet w trudnych warunkach pracy, takich jak wysoka temperatura i wysokie ciśnienie.

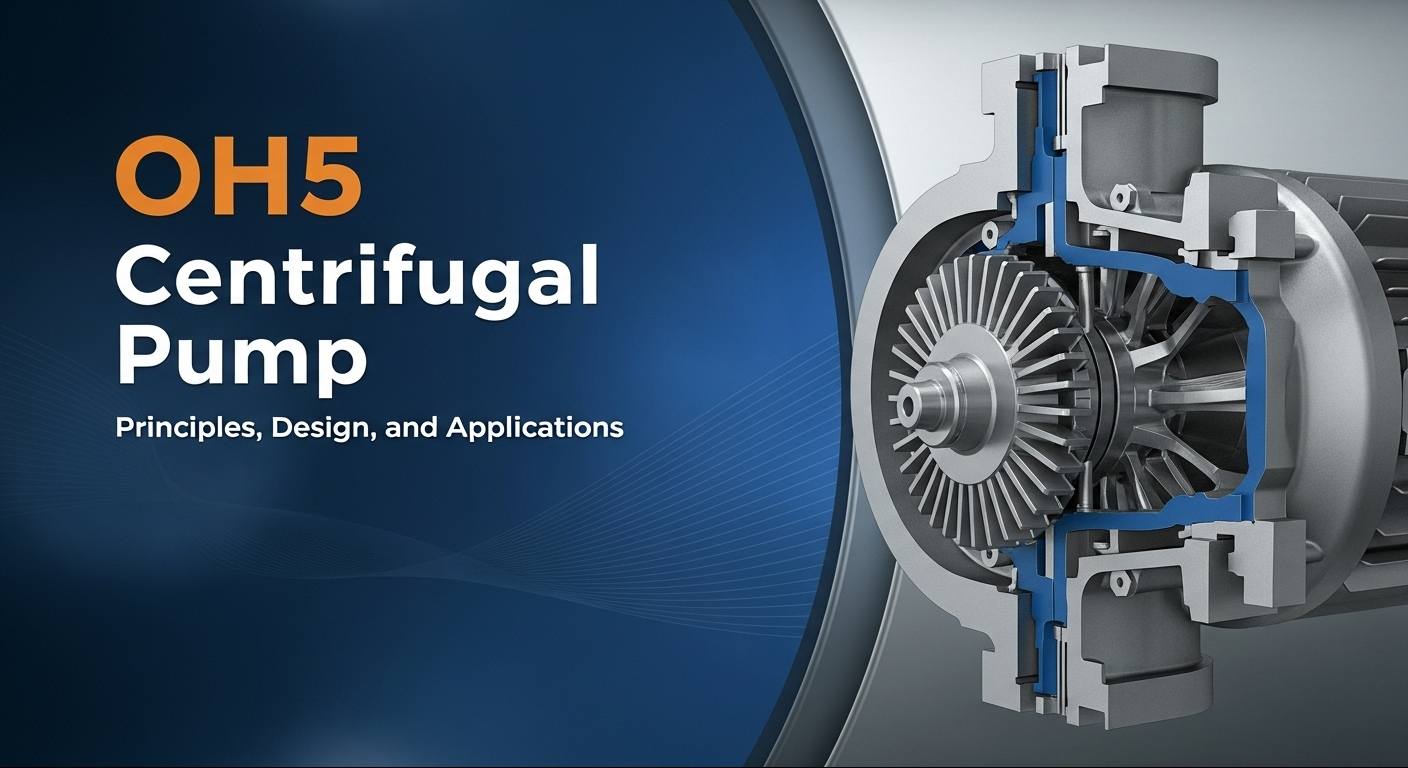

Pompa odśrodkowa OH5 jest typem pompy „wiszonej, poziomej, montowanej centralnie, jednostopniowej, dzielonej promieniowo”. Jej najbardziej charakterystyczną cechą jest integralna konstrukcja: korpus pompy jest bezpośrednio przymocowany do podstawy za pomocą stóp, a wał pompy ma wspólny wał z silnikiem napędowym (tj. konstrukcję połączoną bezpośrednio). Ta bezszwowa konstrukcja połączenia minimalizuje błędy niewspółosiowości i poprawia stabilność operacyjną, dzięki czemu jest szczególnie odpowiednia do transportu mediów o wysokiej temperaturze, pod wysokim ciśnieniem lub korozyjnych – w takich scenariuszach nie można obniżyć niezawodności.
API 610 to uznawana na całym świecie norma dotycząca projektowania i produkcji pomp odśrodkowych w przemyśle naftowym i gazowym. Zgodnie z tą normą pompy poziome zawieszane dzieli się na serię OH (poziome zawieszane), która obejmuje sześć typów (OH1 do OH6). Pompę OH5 definiuje się wyraźnie jako pompę „podłączoną bezpośrednio, montowaną centralnie”, wymagającą precyzyjnego ustawienia osi korpusu pompy i powierzchni montażowej podstawy. Może skutecznie kompensować naprężenia spowodowane rozszerzalnością cieplną, unikając deformacji korpusu pompy i uszkodzenia uszczelnienia — ma to kluczowe znaczenie dla długotrwałej, stabilnej pracy w środowiskach o wysokiej temperaturze.
Zasada działania pompy OH5 jest bardzo prosta: wirnik obraca się z dużą prędkością, aby wytworzyć siłę odśrodkową, zasysając płyn z króćca ssącego, wyrzucając go promieniowo na zewnątrz, a następnie odprowadzając go do rurociągu po sprężeniu przez spiralę. Dzięki konstrukcji ze sprzężeniem bezpośrednim wirnik silnika i wirnik pompy obracają się współosiowo, co zapewnia wyższą wydajność przekładni, mniej wibracji i prostszą konserwację (w przeciwieństwie do pomp ze sprzęgłami, które wymagają częstej regulacji współosiowości). W przypadku mediów wysokiego ryzyka, takich jak substancje łatwopalne i toksyczne, OH5 jest zwykle wyposażony w uszczelnienia mechaniczne lub uszczelnienia przed gazem suchym — te zaawansowane rozwiązania zapewniają szczelną pracę w scenariuszach zastosowań wysokiego ryzyka.
Dzięki zwartej konstrukcji i stabilnej wydajności pompa OH5 ma szeroki zakres zastosowań: w branżach takich jak rafinerie ropy naftowej, zakłady chemiczne, terminale LNG, platformy wiertnicze i elektrownie wykorzystuje się ją do takich zadań, jak woda zasilająca kocioł, cyrkulacja gorącego oleju, transport kwasowo-zasadowy i refluks rozpuszczalnika. Kilka lat temu, gdy brałem udział w remoncie układu obiegu gorącego oleju w rafinerii ropy naftowej, osobiście byłem świadkiem jego możliwości. Oryginalna pompa była nękana częstymi wyciekami i nadmiernymi wibracjami spowodowanymi odkształceniami termicznymi, co wymagało wyłączeń w celu konserwacji co kilka miesięcy. Po wymianie na OH5 konstrukcja montowana centralnie zniwelowała naprężenia związane z rozszerzalnością cieplną, a konstrukcja połączona bezpośrednio wyeliminowała straty w przekładni. Cały system działał nieprzerwanie przez ponad dwa lata bez ani jednej awarii — biorąc pod uwagę ograniczoną przestrzeń instalacyjną na miejscu i potrzebę nieprzerwanej pracy 24 godziny na dobę, 7 dni w tygodniu, wydajność ta była naprawdę imponująca.
Większość pomp od OH1 do OH4 ma niezależne napędy silnikowe ze sprzęgłami (wymagające wyosiowania na miejscu podczas instalacji) i ma różne metody montażu (np. OH1 jest montowana na łapach, OH3 to pompa na rurociągu pionowym), natomiast konstrukcja OH5 z bezpośrednim sprzężeniem i montażem na linii środkowej jest wyjątkowa. Usuwając łącznik, nie tylko oszczędza się cenną przestrzeń montażową, ale także zapewnia doskonałe parametry wyrównania termicznego — te dwie zalety są szczególnie widoczne w ograniczonych przestrzeniach lub środowiskach o wysokiej temperaturze. Oczywiście ma drobne ograniczenia: konstrukcja ze sprzężeniem bezpośrednim nakłada pewne ograniczenia na rozmiar i moc silnika, dlatego nie nadaje się do pracy w bardzo dużych lub bardzo wysokich ciśnieniach. Jednak w większości konwencjonalnych trudnych warunków pracy jego zalety są prawie niezastąpione.
Dzięki rygorystycznej konstrukcji zgodnej z normą API 610, wydajnej i stabilnej wydajności operacyjnej oraz szerokiemu zastosowaniu, pompa odśrodkowa OH5 stała się niezbędnym podstawowym wyposażeniem w nowoczesnym przemyśle procesowym. Obecnie, gdy branże mają coraz wyższe wymagania w zakresie bezpieczeństwa, oszczędności energii i inteligencji, wybór odpowiedniego modelu OH5 w żadnym wypadku nie jest prostym zakupem sprzętu – jest to strategiczna decyzja, która może zapewnić sprawne działanie całego systemu procesowego. Niezależnie od tego, czy masz do czynienia ze środowiskami o wysokiej temperaturze, mediami korozyjnymi, czy ograniczoną przestrzenią instalacyjną, OH5 może zapewnić niezawodność i wydajność wymaganą w produkcji przemysłowej.
