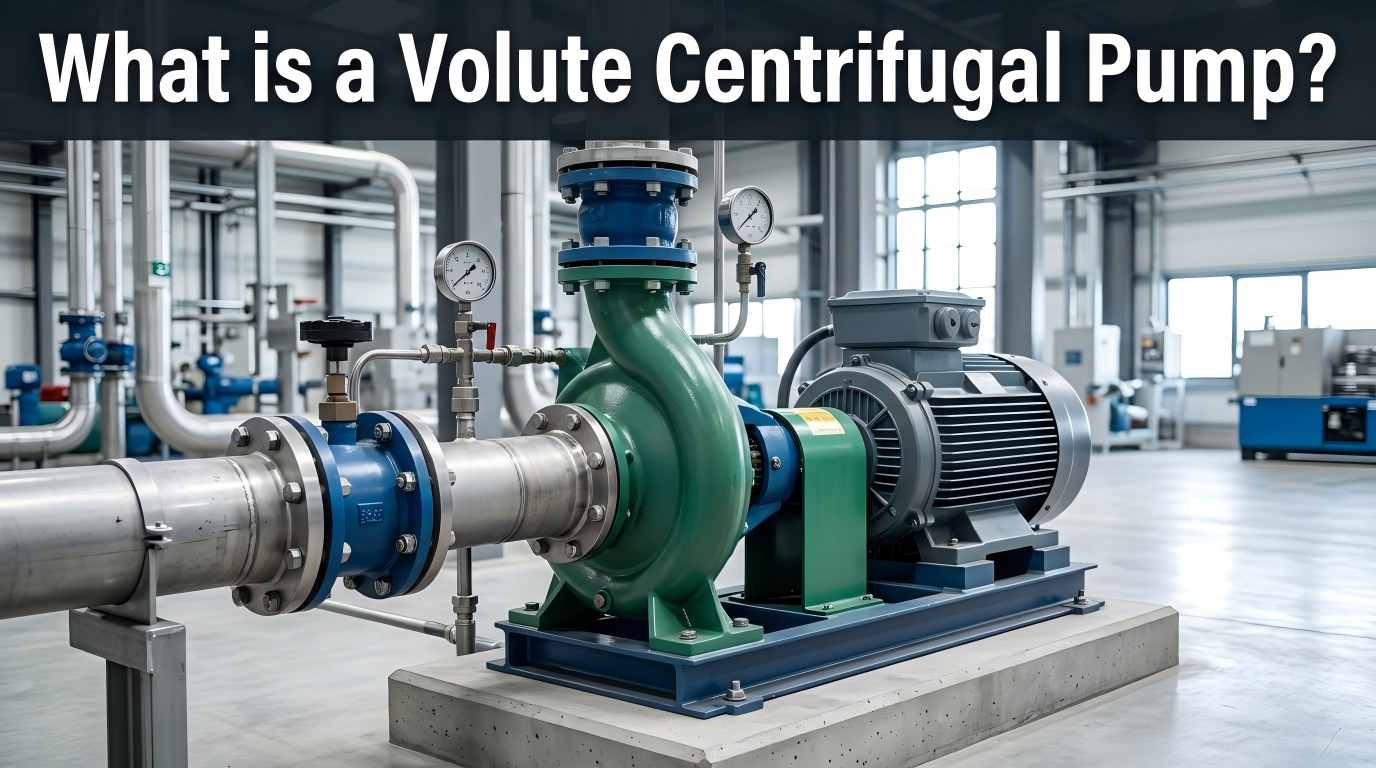

A spiralna pompa odśrodkowato rodzaj pompy dynamicznej, która przekształca energię mechaniczną w energię hydrauliczną poprzez obrót wirnika i wykorzystuje spiralną obudowę spiralną w celu wydajnego dostarczania płynu. W odróżnieniu od innych typów pomp odśrodkowych, ich najbardziej rzucającą się w oczy cechą jest obudowa w kształcie spirali (zwana także obudową spiralną), która jest głównym elementem odróżniającym ją od modeli takich jak pompy odśrodkowe z dyfuzorem. Pompy odśrodkowe Volute charakteryzują się solidną konstrukcją, stosunkowo niskim kosztem, cichą pracą i niezawodnym działaniem, przy minimalnym wpływie korozji i erozji. Są preferowanym sprzętem w większości zastosowań przemysłowych i cywilnych związanych z dostarczaniem płynów.
Stabilna praca pompy zależy od koordynacji różnych elementów. Podstawowe komponenty i ich funkcje są następujące:
Komora spiralna otaczająca wirnik, której powierzchnia przekroju stopniowo zwiększa się od wylotu wirnika do króćca tłocznego. Jego podstawowe funkcje to zbieranie płynu o dużej prędkości, zmniejszanie prędkości i zwiększanie ciśnienia. Jego kształt i rozmiar bezpośrednio wpływają na wydajność i ciśnienie pompy. Dzieli się na pojedynczą spiralę (najczęściej stosowaną) i podwójną spiralę (równoważy siłę promieniową i wydłuża żywotność).
„Serce” pompy, obrotowy element z zakrzywionymi łopatkami, połączony z silnikiem za pomocą wału pompy. Obraca się z dużą prędkością, wytwarzając siłę odśrodkową, zasysając płyn i przekazując energię kinetyczną. Parametry łopatek (kształt, ilość, kąt) określają natężenie przepływu, wysokość podnoszenia i wydajność pompy.
Wał pompy przenosi energię mechaniczną z silnika na wirnik. Łożyska wspomagają obrót wału pompy, utrzymują współosiowość i zmniejszają tarcie. W przypadku warunków pracy w wysokich temperaturach i pod wysokim ciśnieniem wymagane są chłodnice oleju, aby zapobiec pogorszeniu się oleju i wydłużyć żywotność łożysk.
Zapobiega wyciekom płynu i wnikaniu powietrza zewnętrznego, aby uniknąć kawitacji. Typowe typy obejmują uszczelnienia mechaniczne i uszczelnienia uszczelnień. Dopasowanie do pomocniczych systemów uszczelniających może poprawić niezawodność, a konserwacja może odnosić się do standardów API 682.
Port ssący znajduje się pośrodku spirali i służy do zasysania płynu; króciec tłoczny znajduje się na końcu spirali i dostarcza płyn pod ciśnieniem. Rozmiar i kształt obu elementów wpływają na opór płynu i wydajność pompy.
Proces roboczy polega na ciągłej konwersji energii, podzielonej na 4 podstawowe etapy:
Silnik napędza wirnik, aby obracał się z dużą prędkością, tworząc obszar niskiego ciśnienia w środku wirnika. Płyn jest zasysany do pompy pod wpływem różnicy ciśnień.
Gdy wirnik obraca się w sposób ciągły, łopatki popychają płyn w kierunku promieniowym, znacznie zwiększając prędkość przepływu płynu i energię kinetyczną.
Płyn o dużej prędkości wpływa do obudowy spiralnej, gdzie powiększony kanał przepływowy zmniejsza prędkość przepływu, przekształcając energię kinetyczną w energię ciśnienia, aby uzyskać dostarczanie wysokiego ciśnienia.
Płyn pod ciśnieniem jest odprowadzany przez otwór wylotowy. Ciągły obrót wirnika zapewnia ciągłą dostawę.
Struktura spiralna dopasowuje się do charakterystyki przepływu płynu, zmniejszając straty spowodowane turbulencjami. Sprawność w warunkach projektowych sięga 70%–90%, przy równomiernym rozkładzie prędkości przepływu.
Mniej podstawowych komponentów, łatwa obróbka i instalacja, brak skomplikowanego mechanizmu przekładni, niski wskaźnik awaryjności, brak konieczności stosowania zaworów zwrotnych na wlocie i wylocie oraz niskie koszty konserwacji.
Może być zaprojektowany w różnych specyfikacjach w zależności od warunków pracy, odpowiedni do różnych płynów, takich jak czysta woda, ścieki i media chemiczne, i można go dostosować do warunków pracy w normalnej temperaturze, wysokiej temperaturze i wysokim ciśnieniu.
Zintegrowana konstrukcja, niewielkie rozmiary i niewielka waga, odpowiednie do scenariuszy o ograniczonej przestrzeni i łatwe do zintegrowania z istniejącymi systemami dostarczania.
Niski koszt produkcji, wygodna wymiana części zużywających się, oszczędność energii dzięki wydajnej pracy, odpowiedni do scenariuszy dostaw o dużym przepływie.
Pompy odśrodkowe Volute są niezawodnym wyborem do tłoczenia płynów przemysłowych dzięki swoim zaletom hydrodynamicznym. Jednak na ich rzeczywistą efektywność energetyczną wpływają takie szczegóły, jak dobór materiałów i produkcja. Teffiko opracowuje stabilne i wydajne rozwiązania w zakresie dostarczania płynów poprzez precyzyjne badania i rozwój oraz rygorystyczne testy. Zapraszamy do konsultacji lub zamówienia:www.teffiko.com
