Co to jest wielostopniowa pompa odśrodkowa?

Popularne wyjaśnienie wielostopniowych pomp odśrodkowych

Wiele osób uważa termin „wielostopniowa pompa odśrodkowa" skomplikowane, ale można to po prostu streścić w jednym zdaniu: Wielostopniowa pompa odśrodkowa łączy dwie lub więcej pomp odśrodkowych o tej samej funkcji. Pod względem struktury kanału płynu króciec tłoczny czynnika pierwszego stopnia jest połączony z wlotem drugiego stopnia, a króciec tłoczenia czynnika drugiego stopnia jest połączony z wlotem trzeciego stopnia. Taki połączony szeregowo mechanizm tworzy wielostopniową pompę odśrodkową.

W jaki sposób wielostopniowa pompa odśrodkowa umożliwia transport z dużym udźwigiem?

Podstawowa logika wielostopniowych pomp odśrodkowych do transportu pod wysokim ciśnieniem opiera się na zasadzie „superpozycji ciśnień”, a ich proces pracy można podzielić na trzy kluczowe etapy:

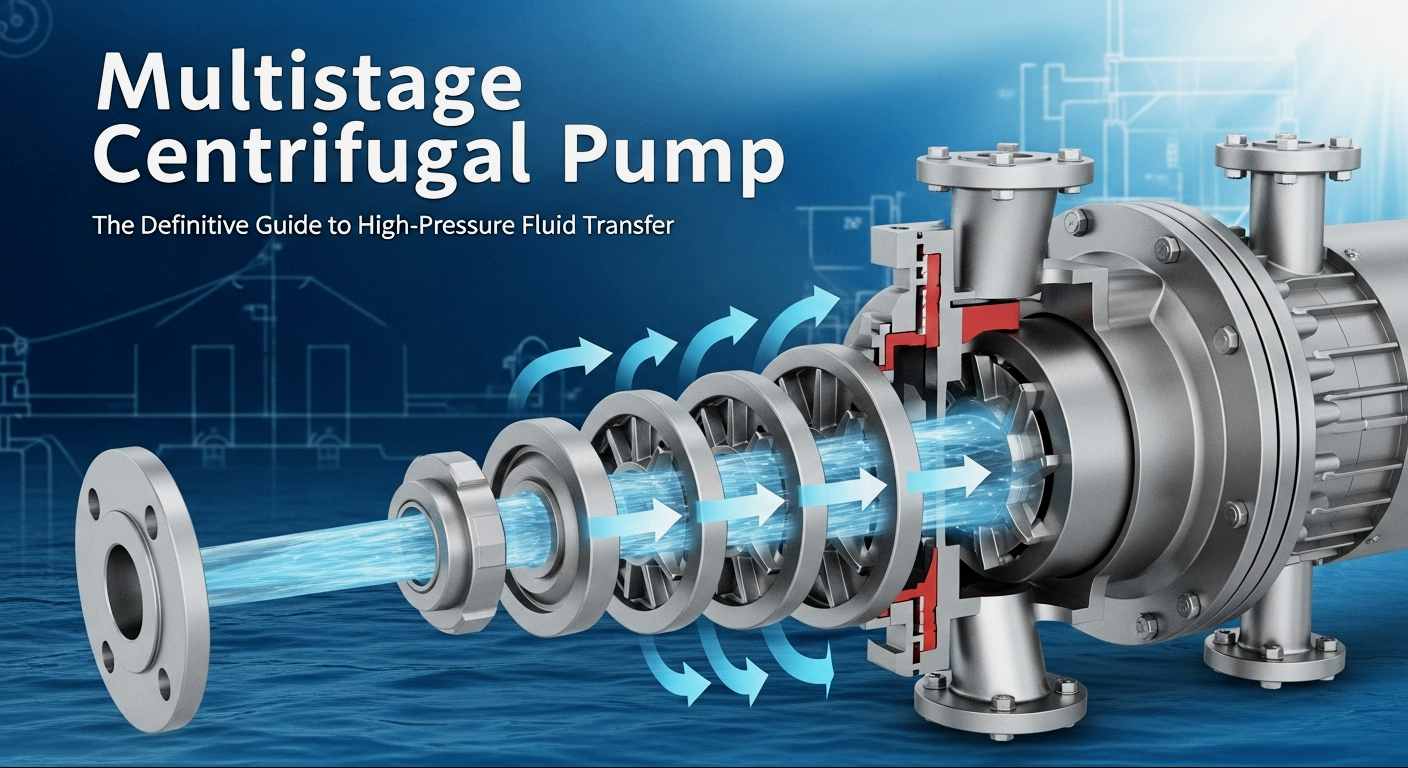

1. Po tym, jak ciecz dostanie się do korpusu pompy przez rurociąg ssawny, jest ona kolejno poddawana sprężaniu szeregowo przez wiele wirników napędzanych silnikiem.
2. Wirnik pierwszego stopnia przekazuje cieczowi energię ciśnienia początkowego poprzez siłę odśrodkową, a kolejne stopnie wirników w sposób ciągły wywierają ciśnienie na istniejące podłoże pod kierunkiem łopatek kierujących.
3. Ciecz jest odprowadzana pod wysokim ciśnieniem, co kończy transport z dużą wysokością.

Analiza struktury rdzenia wielostopniowych pomp odśrodkowych

Aby zrozumieć mechanizm działania wielostopniowych pomp odśrodkowych, konieczne jest zrozumienie ich podstawowej budowy. W porównaniu z jednostopniowymi pompami odśrodkowymi, wielostopniowe pompy odśrodkowe mają bardziej złożoną konstrukcję, ale ich podstawowe elementy można podzielić na pięć głównych typów, z których każdy pełni kluczową rolę:

• Wirnik: Rdzeń wielostopniowej pompy odśrodkowej, zwykle z zamkniętym wirnikiem. Wiele wirników jest połączonych szeregowo współosiowo na wale pompy, a materiał dobierany jest w zależności od transportowanego medium.
• Wał pompy: Element przekładni łączący silnik i wirniki, wymagający dużej wytrzymałości i odporności na zużycie, aby zapewnić synchroniczną pracę wszystkich wirników podczas obracania się z dużą prędkością, unikając mimośrodu lub pęknięć.
• Łopatka kierująca: Zainstalowana na wylocie każdego stopnia wirnika, jej zadaniem jest przekształcenie cieczy wyrzucanej z dużą prędkością przez wirnik w energię ciśnienia i płynne prowadzenie cieczy do następnego stopnia wirnika, zmniejszając straty energii.
• Korpus pompy (zwany także Volute): Podzielony na segmentowy i poziomy. W przemyśle petrochemicznym stosuje się głównie segmentowe korpusy pomp, które są łatwe w demontażu i konserwacji oraz wytrzymują uderzenia pod wysokim ciśnieniem.
• Urządzenie uszczelniające: stosowane w celu zapobiegania wyciekom cieczy, zwykle obejmujące uszczelnienia mechaniczne i uszczelnienia opakowań. W przypadku warunków pracy w wysokich temperaturach i pod wysokim ciśnieniem, zastosowano również dwustronne uszczelnienie mechaniczne + układ płukania, aby zapewnić bezpieczną pracę.

Elementy te współpracują ze sobą, tworząc wielostopniową pompę odśrodkową. Podstawową zasadą jego konstrukcji konstrukcyjnej jest minimalizacja strat energii i poprawa wydajności operacyjnej, przy jednoczesnym zapewnieniu wysokiego ciśnienia wyjściowego.

Jakie są podstawowe parametry wielostopniowych pomp odśrodkowych?

Przy doborze i użytkowaniu wielostopniowych pomp odśrodkowych należy zwrócić uwagę na cztery podstawowe parametry, które bezpośrednio decydują o tym, czy urządzenie będzie w stanie dostosować się do warunków pracy:

1. Natężenie przepływu

Znana również jako wyporność, odnosi się do ilości cieczy odprowadzanej przez pompę w jednostce czasu, w tym objętościowego i masowego natężenia przepływu.

• Objętościowe natężenie przepływu:Objętość cieczy odprowadzanej przez pompę w jednostce czasu, zazwyczaj oznaczana jako Q. Typowe jednostki to L/s (litry na sekundę), m³/s (metry sześcienne na sekundę) lub m³/h (metry sześcienne na godzinę).
• Masowe natężenie przepływu:Masa cieczy wytłoczonej przez pompę w jednostce czasu, zwykle oznaczana przez G. Powszechnie stosowane jednostki to kg/s (kilogramy na sekundę), kg/h (kilogramy na godzinę), t/d (tony na dzień) itp.

2. Głowa

Wzrost energii jednostkowej masy cieczy od wlotu pompy do wylotu pompy nazywany jest wysokością podnoszenia pompy i jest to energia efektywna uzyskana przez jednostkową masę cieczy przepływającą przez pompę, znaną również jako całkowita wysokość podnoszenia pompy, powszechnie oznaczana przez H. W Międzynarodowym Układzie Jednostek (SI) jednostką wysokości podnoszenia H jest J/kg, ale zwyczajowo wyraża się ją jako wysokość słupa cieczy (m), aby przedstawić jej wysokość energii, co jest bardziej intuicyjne.

3. Prędkość obrotowa

Odnosi się do prędkości obrotowej wału pompy, wyrażonej w jednostce obr/min (obroty na minutę). Im wyższa prędkość obrotowa, tym większa siła odśrodkowa wywierana przez wirnik na ciecz. Jednakże zbyt duża prędkość obrotowa zwiększy zużycie sprzętu. Ogólnie rzecz biorąc, prędkość obrotowa przemysłowych wielostopniowych pomp odśrodkowych wynosi 1450 obr/min lub 2900 obr/min.

4. Wydajność

Odnosi się do stosunku mocy efektywnej pompy do mocy na wale, który jest ważnym wskaźnikiem pomiaru zużycia energii. Wysokiej jakości wielostopniowe pompy odśrodkowe mogą osiągnąć wydajność 75% -90%. Przy wyborze należy priorytetowo traktować sprzęt o wysokiej wydajności, który może znacznie obniżyć koszty eksploatacji.

Ponadto, ze względu na specjalne potrzeby przemysłu petrochemicznego, należy wziąć pod uwagę parametry pomocnicze, takie jak średnia temperatura (niektóre warunki pracy muszą wytrzymywać temperatury powyżej 200°C), średnia lepkość (parametry wymagają dostosowania podczas transportu lepkich mediów, takich jak ropa naftowa) i odporność na korozję (dobór materiału zgodnie z charakterystyką medium), aby zapewnić stabilną pracę sprzętu.

Wskazówki pozwalające uniknąć pułapek przy wyborze wielostopniowej pompy odśrodkowej

Wybór wielostopniowych pomp odśrodkowych wpływa bezpośrednio na żywotność sprzętu i koszty eksploatacji. Zwłaszcza w skomplikowanych warunkach pracy, takich jak przemysł petrochemiczny, niewłaściwy dobór może łatwo doprowadzić do częstych awarii, dużego zużycia energii, a nawet wypadków związanych z bezpieczeństwem. Opanuj pięć poniższych wskazówek, które pomogą Ci dokonać dokładnego wyboru bez wpadania w pułapki:

1. Wyjaśnij wymagania dotyczące podstawowych warunków pracy: Zrozum właściwości fizyczne transportowanego ciekłego medium (gęstość, lepkość, ciśnienie pary nasyconej, korozja itp.), warunki rozmieszczenia rurociągu systemu urządzeń, warunki pracy (temperatura robocza, ciśnienie wewnątrz urządzenia po obu stronach wlotu i wylotu pompy, wydajność przetwarzania itp.) oraz położenie pompy przed instalacją. Oblicz parametry, takie jak natężenie przepływu pompy, wysokość podnoszenia i dodatnia wysokość ssania netto (NPSH).
2. Określ typ pompy: Na podstawie układu urządzenia, warunków terenowych, poziomu wody i warunków pracy określ, czy wybrać pompę pionową, poziomą, czy inny typ.
3. Skoncentruj się na wydajności i zużyciu energii: Wybierz sprzęt o płaskiej krzywej wydajności, aby zapewnić utrzymanie wydajności na wysokim poziomie w rzeczywistym zakresie przepływu roboczego, co może zaoszczędzić wiele kosztów energii elektrycznej w przypadku długotrwałego użytkowania. Jednocześnie wybierz moc silnika, aby uniknąć przeciążenia lub niedociążenia silnika.
4. Wybierz modele specyficzne dla danej branży: W przemyśle petrochemicznym obowiązują specjalne standardy i należy wybrać sprzęt spełniający normę API 610 (pompy odśrodkowe dla przemysłu naftowego i gazu ziemnego). Pompy takie przeszły rygorystyczne testy, mogą przystosować się do korozji, wysokiej temperatury i wysokiego ciśnienia mediów chemicznych oraz charakteryzują się wyższą niezawodnością.

Wniosek

Dzięki wyjątkowej zaletie wielostopniowego zwiększania ciśnienia, wielostopniowe pompy odśrodkowe odgrywają niezastąpioną rolę w przemyśle petrochemicznym, energetyce, budownictwie i innych dziedzinach. Firma Teffiko zawsze skupiała się na badaniach, rozwoju i produkcji wysokiej jakości wielostopniowych pomp odśrodkowych, skupionych na wymaganiach dotyczących warunków pracy. Nasze produkty są ściśle zgodne z wysokimi standardami branżowymi, takimi jak API 610, łącząc podstawowe zalety wysokiej wydajności, oszczędności energii, odporności na korozję i stabilności. Nadają się do złożonych środowisk przemysłowych, takich jak wysoka temperatura, wysokie ciśnienie i silna korozja, zapewniając dostosowane do indywidualnych potrzeb rozwiązania w zakresie transportu wysokociśnieniowego dla klientów na całym świecie.
