Co to jest pompa odśrodkowa z wlotem końcowym?

W przemysłowym transporcie płynów, budowaniu systemów HVAC i miejskich systemach zaopatrzenia w wodę zawsze znajdziesz znajomy element wyposażenia — pompę odśrodkową z wlotem końcowym.

Co to jest pompa odśrodkowa z wlotem końcowym?

Pompa odśrodkowa z wlotem osiowym, jak sama nazwa wskazuje, jest jednostopniową pompą odśrodkową z pojedynczym ssaniem, w której ciecz wpływa osiowo od strony korpusu pompy i jest odprowadzana promieniowo od góry korpusu pompy po przyspieszeniu przez wirnik.

W przemyśle znana jest również jako pozioma pompa z wlotem końcowym. Jego najbardziej charakterystyczną cechą jest wysuwana konstrukcja z tyłu. Konstrukcja ta umożliwia personelowi konserwacyjnemu wyjmowanie elementów obrotowych (w tym wirnika, wału, uszczelek itp.) bezpośrednio w celu konserwacji, bez konieczności demontażu rurociągów wlotowego i wylotowego. Dla inżynierów oznacza to minimalne przestoje i niskie koszty konserwacji.

Zasada działania pompy odśrodkowej z wlotem końcowym

Zasada działania pompy odśrodkowej z wlotem końcowym jest prosta i jest zgodna z podstawową logiką większości pomp odśrodkowych, z naciskiem na jej unikalną konstrukcję z wlotem końcowym. Oto jasne wyjaśnienie krok po kroku:

1. Ssanie cieczy:Pompa zasysa ciecz przez króciec ssący na końcu obudowy pompy (naprzeciw silnika), a ciecz przepływa bezpośrednio do ucha obracającego się wirnika.
2. Generowanie siły odśrodkowej:Napędzany silnikiem wirnik obraca się, a siła odśrodkowa wypycha płyn ze środka wirnika na jego zewnętrzną krawędź, zwiększając prędkość i ciśnienie płynu.
3. Wypływ płynu:Płyn przepływający z dużą prędkością wpływa do obudowy pompy (zwanej również spiralą), która ma stopniowo rozszerzający się kształt, aby spowolnić przepływ płynu i przekształcić energię kinetyczną w energię ciśnienia statycznego. Następnie ciecz jest odprowadzana przez króciec tłoczny z boku obudowy pompy do docelowego miejsca (np. rurociągów, zbiorników magazynowych itp.).
4. Ciągła praca:Dopóki silnik pracuje nieprzerwanie, powyższy proces jest powtarzany w sposób ciągły, zapewniając stabilny i ciągły transfer płynu. Konstrukcja z wlotem końcowym zapewnia płynny dopływ płynu, redukując turbulencje i poprawiając wydajność roboczą.

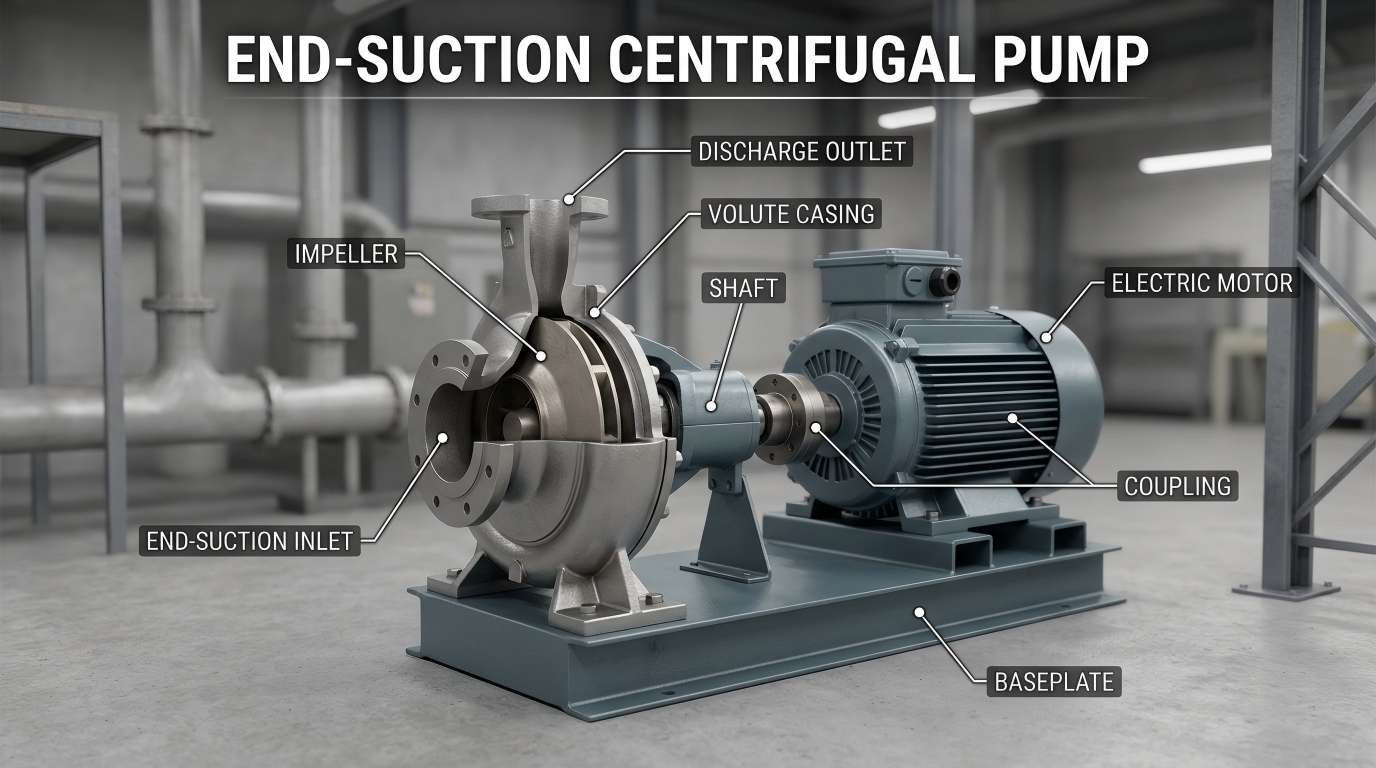

Kluczowe elementy pompy odśrodkowej z wlotem końcowym

Aby pomóc Ci lepiej zrozumieć zasadę działania pompy odśrodkowej z wlotem końcowym, poniżej przedstawiono jej główne elementy i wyjaśniono prostym językiem:

• Wirnik:Element obrotowy podobny do „wentylatora” używany do wytwarzania siły odśrodkowej. Wykonany jest najczęściej z metalu (stal nierdzewna, żeliwo) lub tworzywa sztucznego, w zależności od rodzaju przenoszonego płynu.
• Obudowa pompy (spiralna):Zewnętrzna obudowa otaczająca wirnik, ukształtowana tak, aby zbierać płyn wypływający z wirnika, spowalniać przepływ płynu i zwiększać ciśnienie przed rozładowaniem.
• Port ssący:Otwór na końcu obudowy pompy, przez który ciecz wpływa do korpusu pompy. Zwykle wyposażony jest w kołnierz (z podwyższoną krawędzią) ułatwiający podłączenie do rurociągów.
• Port rozładowania:Otwór z boku obudowy pompy, przez który ciecz wypływa z korpusu pompy. Jest również wyposażony w kołnierz umożliwiający wprowadzenie płynu do instalacji rurowej.
• Wał:Element w kształcie pręta łączący wirnik z silnikiem, odpowiedzialny za przenoszenie mocy z silnika na wirnik i wprawianie wirnika w ruch obrotowy.
• Uszczelki:Zapobiegać wyciekom płynu ze szczeliny wału (między korpusem pompy a silnikiem). Typowe typy obejmują uszczelnienia mechaniczne i uszczelnienia uszczelnień.

Szeroki zakres zastosowań

• klimatyzacja:Pompy z wlotem osiowym są głównym źródłem zasilania systemów obiegu wody lodowej i wody chłodzącej w dużych budynkach.
• Przemysłowe zaopatrzenie w wodę i utrzymywanie ciśnienia:Stosowany do przesyłu czystej wody, systemów zwiększania ciśnienia i wody zasilającej kotły w fabrykach.
• Systemy przeciwpożarowe:Specjalne pompy przeciwpożarowe z wlotem końcowym zapewniają stabilny przepływ wody pod wysokim ciśnieniem w sytuacjach awaryjnych.
• Nawadnianie rolnicze:Szeroko stosowany w nawadnianiu i odwadnianiu pól uprawnych ze względu na szeroki zakres przepływu.

Streszczenie

Pompa odśrodkowa z wlotem końcowym to niezawodne i ekonomiczne rozwiązanie spełniające większość potrzeb związanych z transportem płynów. Prosta konstrukcja, łatwa konserwacja i szerokie zastosowanie sprawiają, że jest popularny wśród inżynierów, zarządców obiektów i właścicieli nieruchomości.
