Zależność między ciśnieniem wylotowym a natężeniem przepływu pompy odśrodkowej

Pompy odśrodkoweto „konie pociągowe” w takich branżach, jak uzdatnianie wody, ropa naftowa i gaz oraz produkcja. Ciśnienie wylotowe (znane również jako ciśnienie tłoczenia) i natężenie przepływu to ich najważniejsze wskaźniki wydajności. Korelacja między nimi bezpośrednio określa wydajność pompy, zużycie energii i stabilność systemu. Niezależnie od tego, czy zajmujesz się projektowaniem technicznym, obsługą sprzętu, czy inną pokrewną dziedziną, opanowanie tej zależności jest kluczem do optymalizacji wydajności sprzętu i uniknięcia objazdów. Poniżej, w połączeniu z praktycznym doświadczeniem przemysłowym na miejscu, analizujemy ich interakcje, czynniki wpływające i praktyczne zastosowania – wszystkie praktyczne spostrzeżenia.

I. Prawo podstawowe: Odwrotna zależność proporcjonalna w ustalonych warunkach

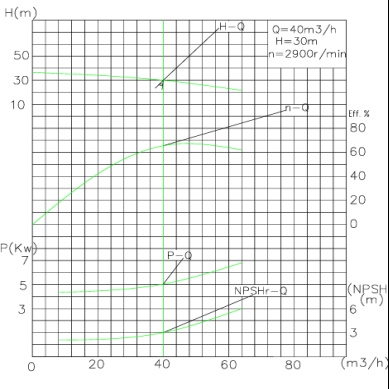

W warunkach stałej prędkości obrotowej i średnicy wirnika ciśnienie wylotowe i natężenie przepływu pompy odśrodkowej wykazują odwrotną zależność. Prawo to można intuicyjnie odzwierciedlić za pomocą krzywej Q-H (krzywa natężenia przepływu – wysokości podnoszenia): wysokość podnoszenia jest bezpośrednio powiązana z ciśnieniem, a wraz ze wzrostem natężenia przepływu wysokość podnoszenia maleje i odwrotnie.

Zasada nie jest skomplikowana: pompy odśrodkowe przekazują energię do cieczy poprzez siłę odśrodkową generowaną przez obracający się wirnik. Gdy natężenie przepływu wzrasta, przez kanały wirnika przepływa więcej płynu w jednostce czasu. Jednakże całkowita energia wyjściowa wirnika jest ograniczona przy stałej prędkości obrotowej, więc energia przydzielona do każdej jednostki płynu maleje, a ciśnienie wylotowe odpowiednio spada. Na przykład pompa odśrodkowa o prędkości obrotowej 1800 obr/min ma ciśnienie wylotowe około 4 bary przy natężeniu przepływu 60 m3/h; gdy natężenie przepływu wzrośnie do 90 m3/h, ciśnienie prawdopodobnie spadnie do około 2,2 bara. Ta odwrotna proporcjonalna zależność dotyczy wszystkich pomp odśrodkowych pracujących w ich zakresie konstrukcyjnym.

II. Kluczowe czynniki wpływające na zależność ciśnienie-przepływ

Na podstawowe prawo odwrotnej proporcjonalności wpływają następujące czynniki, które prowadzą do odchylenia krzywej Q-H i tym samym zmieniają interakcję między nimi:

1. Prędkość obrotowa:Zgodnie z prawami powinowactwa ciśnienie jest proporcjonalne do kwadratu prędkości obrotowej, a natężenie przepływu jest proporcjonalne do prędkości obrotowej. Zwiększanie prędkości obrotowej (np. za pomocą napędu o zmiennej częstotliwości/VFD) spowoduje synchroniczny wzrost zarówno ciśnienia, jak i natężenia przepływu, przesuwając całą krzywą Q-H w górę. W idealnych warunkach, gdy prędkość obrotowa podwaja się, ciśnienie wzrasta do 4 razy w stosunku do pierwotnego, a natężenie przepływu podwaja się synchronicznie.
2. Średnica wirnika:Przycięcie wirnika synchronicznie zmniejszy zarówno ciśnienie, jak i natężenie przepływu. Obowiązują tu także prawa powinowactwa: ciśnienie jest proporcjonalne do kwadratu średnicy, a natężenie przepływu jest proporcjonalne do średnicy. Ogólnie rzecz biorąc, 10% zmniejszenie średnicy spowoduje około 19% spadek ciśnienia i 10% spadek natężenia przepływu.
3. Odporność systemu:Rzeczywisty punkt pracy pompy to przecięcie jej krzywej Q-H i krzywej rezystancji układu. Czynniki takie jak zbyt wąskie rurociągi, zatkane filtry i zbyt duże odległości transportu zwiększą opór systemu, prowadząc do zmniejszenia natężenia przepływu – pompa musi wytworzyć wyższe ciśnienie, aby pokonać opór i przetransportować płyn.
4. Właściwości płynu:Lepkość i gęstość to podstawowe parametry wpływające. Płyny o dużej lepkości, takie jak olej, mają większe tarcie wewnętrzne, co skutkuje niższym natężeniem przepływu i ciśnieniem w porównaniu z wodą; gęstość bezpośrednio wpływa na ciśnienie (ciśnienie = gęstość × ciężar × wysokość podnoszenia), ale ma minimalny wpływ na natężenie przepływu.

III. Zastosowania praktyczne: optymalizacja działania i rozwiązywanie problemów

Opanowanie powyższych praw może pomóc rozwiązać problemy praktyczne i w ukierunkowany sposób poprawić efekty operacyjne:

1. Regulacja natężenia przepływu:Zgodnie z prawami powinowactwa ciśnienie jest proporcjonalne do kwadratu prędkości obrotowej, a natężenie przepływu jest proporcjonalne do prędkości obrotowej. Zwiększanie prędkości obrotowej (np. za pomocą napędu o zmiennej częstotliwości/VFD) spowoduje synchroniczny wzrost zarówno ciśnienia, jak i natężenia przepływu, przesuwając całą krzywą Q-H w górę. W idealnych warunkach, gdy prędkość obrotowa podwaja się, ciśnienie wzrasta do 4 razy w stosunku do pierwotnego, a natężenie przepływu podwaja się synchronicznie.
2. Rozwiązywanie problemów z ciśnieniem:Gdy ciśnienie wylotowe jest zbyt niskie, należy najpierw sprawdzić zużycie wirnika, niewystarczającą prędkość obrotową lub nadmierny opór układu. Zwiększenie prędkości obrotowej lub wymiana zużytego wirnika może przywrócić ciśnienie bez wpływu na natężenie przepływu; w przypadku zbyt wysokiego ciśnienia należy zmniejszyć opór układu lub dostroić wirnik.
3. Maksymalizacja wydajności:Pompa powinna pracować w pobliżu punktu najlepszej wydajności (BEP), czyli obszaru o najwyższej wydajności na krzywej Q-H. Praca z dala od BEP (np. przy wysokim ciśnieniu i niskim natężeniu przepływu) zwiększy zużycie energii i może również spowodować kawitację, uszkodzenia mechaniczne i inne problemy.

IV. Często zadawane pytania

P: Czy im wyższe ciśnienie wylotowe pompy odśrodkowej, tym większe natężenie przepływu?

O: Nie. Przy stałej prędkości obrotowej i oporze układu ciśnienie i natężenie przepływu są odwrotnie proporcjonalne — zazwyczaj im wyższe ciśnienie, tym niższe natężenie przepływu.

P: Jak zwiększyć natężenie przepływu bez zmniejszania ciśnienia?

Odp.: Zwiększ prędkość obrotową za pomocą VFD lub wymień wirnik na większy. Zgodnie z prawami powinowactwa obie metody mogą osiągnąć synchroniczną poprawę natężenia przepływu i ciśnienia.

P: Jakie są główne czynniki wpływające na ciśnienie wylotowe?

Odp.: Podstawowymi czynnikami są prędkość obrotowa, średnica wirnika, opór układu i gęstość płynu. Wśród nich prędkość obrotowa i średnica mają największy wpływ i powinny być traktowane priorytetowo podczas regulacji.

Wniosek

Podstawowa zależność między ciśnieniem wylotowym a natężeniem przepływu pompy odśrodkowej jest odwrotną proporcjonalnością w ustalonych warunkach, ale można ją elastycznie optymalizować, dostosowując prędkość obrotową, rozmiar wirnika, opór układu i właściwości płynu. Zastosowanie tej wiedzy w praktyce może nie tylko poprawić wydajność operacyjną pompy i zmniejszyć zużycie energii, ale także uniknąć strat w wyniku przestojów spowodowanych awarią sprzętu. Należy zauważyć, że w przypadku konkretnych scenariuszy zastosowań istotne jest odniesienie się do krzywej Q-H pompy i przeprowadzenie testów na miejscu w celu określenia optymalnego punktu pracy. Niezależnie od tego, czy chodzi o projektowanie systemu, czy o późniejsze rozwiązywanie problemów, dokładne zrozumienie tej podstawowej zależności jest niezbędne dla wydajnej i stabilnej pracy pomp odśrodkowych. Jeżeli mają Państwo inne pytania dotyczące doboru pompy odśrodkowej, dopasowania parametrów ciśnienia do przepływu, optymalizacji warunków pracy itp., prosimy o kontaktteff. Dysponujemy profesjonalnym zespołem technicznym, niestandardowymi rozwiązaniami i kompleksową obsługą posprzedażną, aby zapewnić efektywne działanie sprzętu przez cały proces i pomóc w rozwiązywaniu różnych problemów związanych z transportem płynów przemysłowych.
