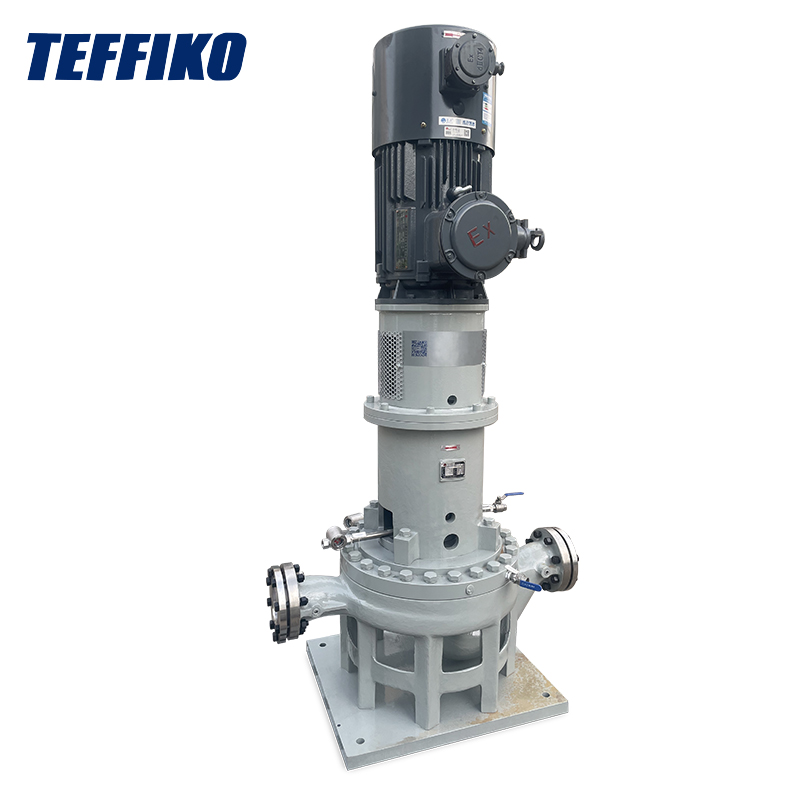

Pionowa pompa chemiczna API OH3

Pracując w zakładach chemicznych przez ponad dziesięć lat, widziałem zbyt wiele przypadków napraw w godzinach nocnych i przestojów produkcyjnych w celu usunięcia usterek z powodu złego doboru pomp. Specjalnie dlaPionowe pompy chemiczne API OH3, wiele osób myśli: „To tylko pompa; dopóki natężenie przepływu jest wystarczające, a wysokość podnoszenia odpowiada normom, wszystko jest w porządku”. Ale rzeczywistość jest taka, że ​​warunki pracy są znacznie bardziej złożone. Dzisiaj, łącząc błędy, które popełniłem i problemy, które pomogłem rozwiązać klientom, opowiem o tym, jak wybrać naprawdę niezawodną pompę API OH3 do swojej fabryki.

1. Nie spiesz się, aby sprawdzić model; najpierw ustal, do czego naprawdę jest Ci to potrzebne

Przed wyborem pompy zadaj sobie kilka pytań:

• Co przewozisz? Kwas chlorowodorowy? Roztwór sody kaustycznej? Lub zawiesinę z pewnymi cząsteczkami?
• Jaka jest temperatura? Temperatura pokojowa lub wyższa niż 150 ℃?
• Ile metrów sześciennych na godzinę należy przepompować? Czy rezystancja systemu jest wysoka?
• Czy na wlocie występuje podciśnienie? Jakie jest wymagane ciśnienie wylotowe?

Nie są to „wypełnianie formularzy pobieżnym dostawcom”, ale klucz do ustalenia, czy pompa może działać prawidłowo. Miałem kiedyś klienta, który powiedział tylko: „Potrzebuję odpornej na korozję pompy OH3”, ale dostarczona pompa była wykonana ze stali nierdzewnej 316L — podczas stosowania w wysokotemperaturowych mediach zawierających jony chlorkowe wirnik został wżerowany i perforowany w ciągu trzech miesięcy. Później dowiedziałem się, że nie wspomniał o śladowych chlorkach w pożywce. Zatem im bardziej szczegółowa analiza danych, tym łatwiej będzie później.

2. Różne media wymagają różnych pomp

Pompy API OH3 rzeczywiście radzą sobie z różnymi cieczami chemicznymi, ale nie można zastosować dowolnej pompy. Na przykład:

• Stężony kwas siarkowy? Trzymaj się z daleka od zwykłej stali nierdzewnej; wybierz żeliwo pokryte PTFE lub żeliwo o wysokiej zawartości krzemu;
• Wysokotemperaturowy roztwór wodorotlenku sodu? 316L może nie wytrzymać; należy rozważyć stopy na bazie niklu;
• Lepkie żywice czy kleje? Zwykłe wirniki odśrodkowe nie są w stanie ich zassać; potrzebne są wirniki otwarte lub półotwarte, a nawet silniki o większej mocy.

3. Przepływ i wysokość podnoszenia: Nie lepiej być większym, ale w sam raz, aby był jak najbardziej energooszczędny

Wielu szefów myśli: „Kup większy dla bezpieczeństwa, można go wykorzystać do przyszłej rozbudowy”. Ale pompa to nie magazyn; zbyt duży spowoduje tylko kłopoty. Jeśli ciśnienie jest zbyt wysokie, zawór trzeba cały czas dławić, a zużycie energii gwałtownie wzrośnie; jeśli natężenie przepływu jest zbyt duże, prawdopodobne jest wystąpienie kawitacji, korpus pompy będzie szumiał, a uszczelnienie łatwo ulegnie uszkodzeniu.

Prawidłowe podejście jest następujące: oblicz rzeczywistą krzywą systemu zgodnie z rzeczywistym układem rurociągu, liczbą kolanek i różnicą wysokości, a następnie porównaj ją z krzywą wydajności pompy, aby znaleźć „strefę wysokiej wydajności” – zazwyczaj pomiędzy 70% a 110% znamionowego natężenia przepływu. Pracując w tym zakresie, pompa jest najcichsza, najbardziej energooszczędna i ma najdłuższą żywotność.

4. Materiał nie polega na tym, aby brzmieć na zaawansowanym poziomie, ale na dopasowaniu do problemu

• Elementy przepływowe (wirnik, korpus pompy, tuleja itp.) są codziennie zanurzane w medium; wybór niewłaściwego materiału jest równoznaczny z powolnym samobójstwem. Oto kilka prawdziwych przykładów:
• Transportujesz kwas solny? Wyściółka PTFE jest najbardziej niezawodna; tantal jest drogi, ale niezwykle trwały;
• Transportujesz odpady płynne zawierające cząstki stałe? Nie używaj stali nierdzewnej; wybierz odporne na zużycie żeliwo lub powłokę ceramiczną;
• Wysokotemperaturowy roztwór sody kaustycznej? 316L wygląda dobrze, ale w rzeczywistości jest podatny na pękanie korozyjne naprężeniowe w roztworze sody kaustycznej powyżej 80 ℃.

Pamiętaj: Tanie materiały początkowo pozwalają zaoszczędzić pieniądze, ale pojedyncze przestoje w produkcji mogą kosztować dziesięciokrotność ceny pompy. Wolimy porozmawiać z większym wyprzedzeniem, niż pół roku później otrzymać telefon z informacją „znowu się zepsuł”.

5. Certyfikacja API 610 to nie formalność, ale kwestia bezpieczeństwa

„OH3” w API OH3 samo w sobie jest klasyfikacją w standardzie API 610 (pionowe, wiszące, jednostopniowe). Jednak niektóre pompy dostępne na rynku podają się za „API OH3”, ale nie przeszły nawet podstawowych testów. Przy wyborze koniecznie sprawdź:

• Czy udostępnia dokumenty projektowe zgodne z API 610 11th Edition lub nowszymi wersjami?
• Czy istnieje raport z testu wydajności wydany przez stronę trzecią?
• Czy materiały posiadają MTR (raport z badania materiału)?

Wszystkie nasze wychodzące pompy OH3 są dostarczane z pełnym pakietem zgodności — — nie po to, aby przejść inspekcje, ale po to, abyś mógł z nich korzystać w spokoju ducha. Przecież w przemyśle chemicznym bezpieczeństwo nigdy nie jest opcją, ale warunkiem wstępnym.

6. Wysoka temperatura i wysokie ciśnienie? Nie zmuszaj tego; dostosować w razie potrzeby

Jeśli warunki pracy przekraczają 180 ℃ lub ciśnienie przekracza 2,5 MPa, standardowe pompy prawdopodobnie nie wytrzymają. W tej chwili nie rób tego; dostosowanie jest konieczne. Na przykład:

• Dodaj płaszcz chłodzący, aby zapobiec przegrzaniu łożyska;
• Użyj wsparcia linii środkowej, aby zmniejszyć problemy z wyrównaniem spowodowane rozszerzalnością cieplną;
• Wymień na mieszkowe uszczelnienie mechaniczne, aby wytrzymać wysokie temperatury i warunki bez płukania.

W ubiegłym roku wykonaliśmy pompę OH3 dla zakładu petrochemicznego o temperaturze medium 220℃ i ciśnieniu 3,0MPa. Specjalnie zoptymalizowaliśmy sztywność wału i strukturę komory uszczelnienia. Działa już ponad dwa lata bez awarii. Złożone warunki pracy nie są straszne; straszne jest to, że zwykłe pompy muszą sobie z nimi radzić.

7. Tych błędów widziałem naprawdę za dużo

Na koniec porozmawiajmy o kilku scenariuszach „awarii” o wysokiej częstotliwości:

• Zakładając, że wszystkie pompy OH3 są takie same: w rzeczywistości metoda montażu (stopa lub wspornik), kierunek wlotu i wylotu oraz typ złącza mają wpływ na instalację na miejscu. Jeśli nie potwierdzisz tego z wyprzedzeniem, okaże się, że w momencie dostawy rurociąg nie pasuje do rurociągu, co opóźnia okres budowy;
• Wybór uszczelek na luzie: Używasz uszczelek do toksycznych lub łatwopalnych mediów? To żarty z bezpieczeństwem. Podwójne uszczelnienia mechaniczne + System spłukiwania PLAN53 są koniecznością;
• Ślepa wiara w słowa sprzedawcy: Mówią, że „robiliśmy podobne projekty”, ale nie potrafią nawet wyjaśnić wartości pH podłoża. Pamiętaj, aby sprawdzić prawdziwe przypadki, przetestować dane, a nawet odwiedzić witrynę, jeśli to możliwe.

Podsumowując

WybórPompa API OH3pozornie jest zachowaniem zakupowym, ale w rzeczywistości głosuje za stabilnością całej linii produkcyjnej. Jeśli nadal masz wątpliwości co do modelu lub nie masz pewności co do materiału, nie martw się. Prześlij nam parametry warunków pracy na adresteff. Inżynierowie z ponad dziesięcioletnim doświadczeniem zapewnią bezpłatną wstępną ocenę i indywidualne sugestie dotyczące wyboru 1:1, które pomogą Ci uniknąć błędów, wybrać odpowiednią pompę i zapewnić stabilną pracę linii produkcyjnej.
