Pompy odśrodkoweto podstawowe urządzenia do przesyłu płynów w różnych gałęziach przemysłu, odgrywające kluczową rolę od uzdatniania wody komunalnej po wydobycie ropy i gazu. Jednak wybór pomiędzy poziomymi i pionowymi pompami odśrodkowymi jest kluczowym wyzwaniem przy doborze. Właściwy wybór zwiększa wydajność i obniża koszty, z kolei zły może prowadzić do nieefektywności systemu i uciążliwej konserwacji. W tym artykule omówiono logikę wyboru dwóch typów pomp i dźwigniTeffikoakumulacja techniczna i zalety produktów w dziedzinie pomp odśrodkowych, które pomogą Ci dokonać precyzyjnego wyboru i uniknąć nieporozumień.
Wał jest równoległy do podłoża, a silnik i wirnik są zamontowane na poziomej uniwersalnej płycie podstawy, co daje „płaski kształt poziomy”. Jego głównymi zaletami są stabilność i łatwość konserwacji.
Prosta instalacja i ustawienie, wysoka stabilność i niski poziom wibracji; wygodna konserwacja z możliwością remontu bez demontażu rurociągów; elastyczne prowadzenie, możliwość dostosowania do różnych jednostek napędowych, oferujące wysoką wydajność kosztową w przypadku inwestycji krótkoterminowych.
Duża powierzchnia, ograniczona w scenariuszach o ograniczonej przestrzeni; Należy kontrolować NPSH, aby zapobiec kawitacji, gdy jest zainstalowany powyżej poziomu cieczy; uszczelki są podatne na wycieki, co wymaga regularnego monitorowania osiowania.
Wał jest prostopadły do podłoża, a silnik znajduje się nad głowicą pompy, co nadaje mu „pionowy, smukły kształt”. Jego podstawowymi zaletami są oszczędność miejsca i możliwość dostosowania do złożonych płynów.
Minimalna powierzchnia podłogi, idealna do wąskich przestrzeni; możliwość pracy w zanurzeniu bez zalewania, zapewniająca doskonałą odporność na kawitację; mniejsze zużycie uszczelek i niskie ryzyko wycieków, odpowiedni do złożonych płynów zawierających pianę i szlam.
Kompleksowa konserwacja wymagająca demontażu górnej części lub urządzeń dźwigowych, prowadząca do długich przestojów; wysokie wymagania dotyczące prześwitu w pionie; podatne na problemy z naciskiem osiowym pod wysokim ciśnieniem.

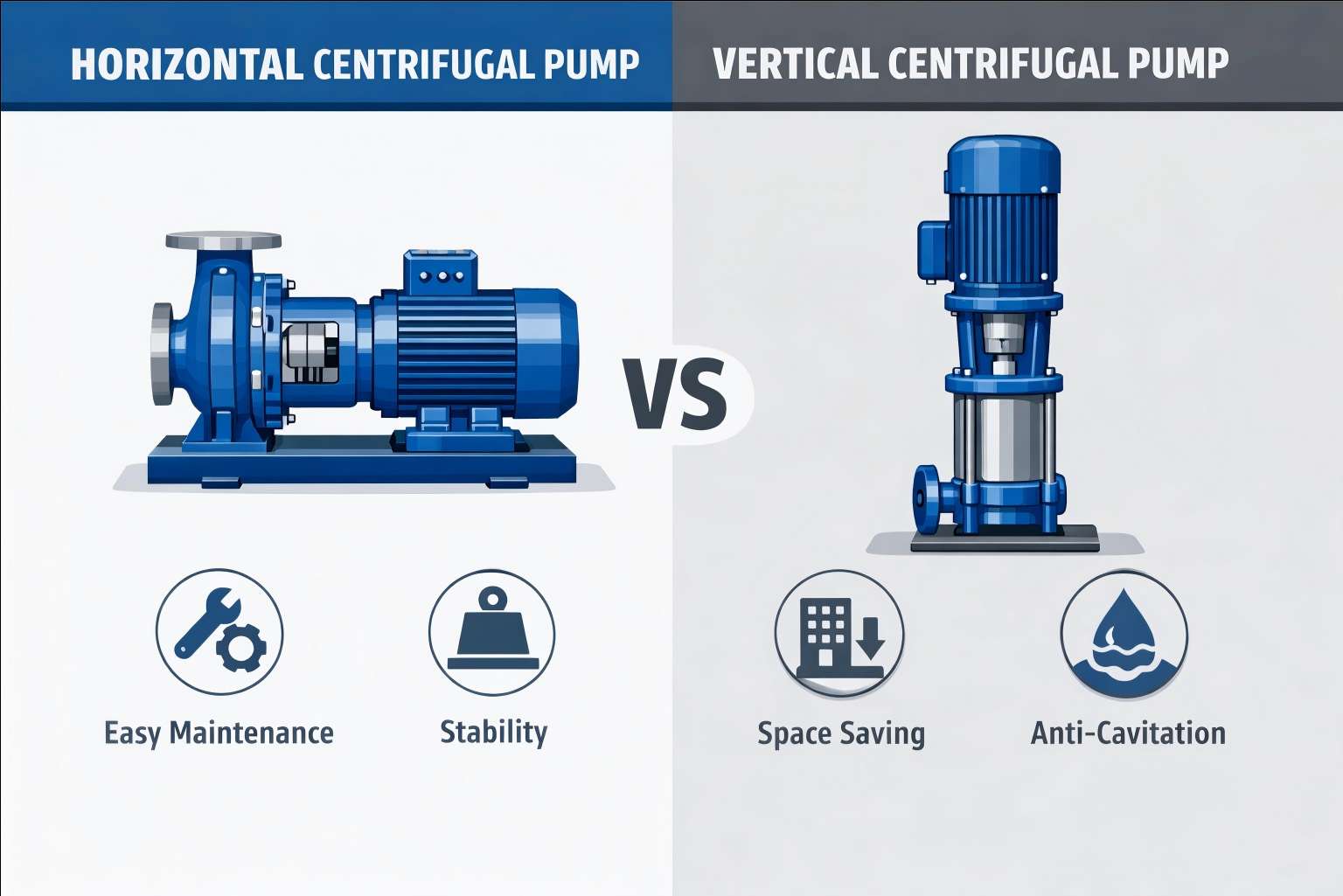

W celu szybkiego odniesienia opracowaliśmy tę podstawową matrycę porównawczą w oparciu o praktyczne doświadczenie:
| Wymiar porównawczy | 🏆 Pozioma pompa odśrodkowa | 🏆 Pionowa pompa odśrodkowa | 💡 Interpretacja ekspercka |
|---|---|---|---|
| Wymagania przestrzenne | Duża powierzchnia podłogi, niskie zapotrzebowanie na wysokość podłogi | Minimalna powierzchnia podłogi, duże zapotrzebowanie na wysokość podłogi | Wybierz pion ze względu na ograniczenia przestrzenne; poziome do przestronnych warsztatów. |
| Wygoda konserwacji | ⭐⭐⭐⭐⭐Łatwy dostęp, szybka naprawa, krótki czas przestoju | ⭐⭐Wymagany demontaż lub podnoszenie górnej części, długi czas przestoju | Wersja pozioma to pierwszy wybór w przypadku warunków pracy wymagających częstej konserwacji. |
| NPSH (kawitacja) | Wymagane ścisłe obliczenie NPSHa, podatność na kawitację przy niskiej wysokości ssania | ⭐⭐⭐⭐⭐ Konstrukcja podwodna, prawie eliminująca kawitację | Pionowość jest koniecznością w przypadku lotnych cieczy/niskich poziomów cieczy. |
| Podkładowy | Zwykle wymagane jest zalewanie samozasysające lub ręczne | Nie wymaga gruntowania (mokra miska olejowa/zanurzalna) | Pompy pionowe charakteryzują się bardziej niezawodnym rozruchem i brakiem ryzyka pracy na sucho. |
| Wyrównanie instalacji | Prosta i łatwa kalibracja z instalacją na płycie podstawy | Złożone, wymagające precyzyjnej kalibracji pionowości | Pompy poziome są bardziej wrażliwe na osiadanie fundamentów. |
| Elastyczność jazdy | Bardzo wysoka (silnik/diesel/turbina parowa) | Ograniczone (głównie ograniczone do silnika) | Wybierz poziomy dla obszarów niezelektryfikowanych lub specjalnych źródeł zasilania. |
| Stabilność | Solidna płyta podstawy, wyjątkowo niski poziom wibracji | W zależności od konstrukcji instalacji, w obliczu wyzwań związanych z ciągiem osiowym pod wysokim ciśnieniem | Pompy poziome są bardziej stabilne w przypadku dużych prędkości i ciężkich warunków pracy. |
Ocena zalet i wad w oparciu o środowisko pracy i charakterystykę cieczy ma kluczowe znaczenie przy wyborze właściwej pompy. Poniżej znajduje się bardziej szczegółowa analiza ich zalet i wad:
Wybór pomp odśrodkowych to nie tylko względy techniczne, ale także naukowe oszacowanie długoterminowych kosztów eksploatacji. Wybór odpowiedniej konstrukcji oznacza mniejsze zużycie energii, mniej konserwacji i większą stabilność systemu.
Jeśli nie masz pewności, która konstrukcja (pozioma czy pionowa) będzie bardziej odpowiednia dla Twojego zastosowania przemysłowego, zalecamy skonsultowanie się z doświadczonym, profesjonalnym zespołem inżynierów.
Dzięki wieloletniemu doświadczeniu w branży Teffiko może zapewnić kompleksowe rozwiązania, od wyboru i optymalizacji systemu po konserwację w całym cyklu życia w oparciu o rzeczywiste warunki pracy, dzięki czemu system płynów działa wydajniej i niezawodnie.
Odwiedzaćwww.teffiko.comw celu uzyskania ekskluzywnych porad technicznych i rozwiązań.
